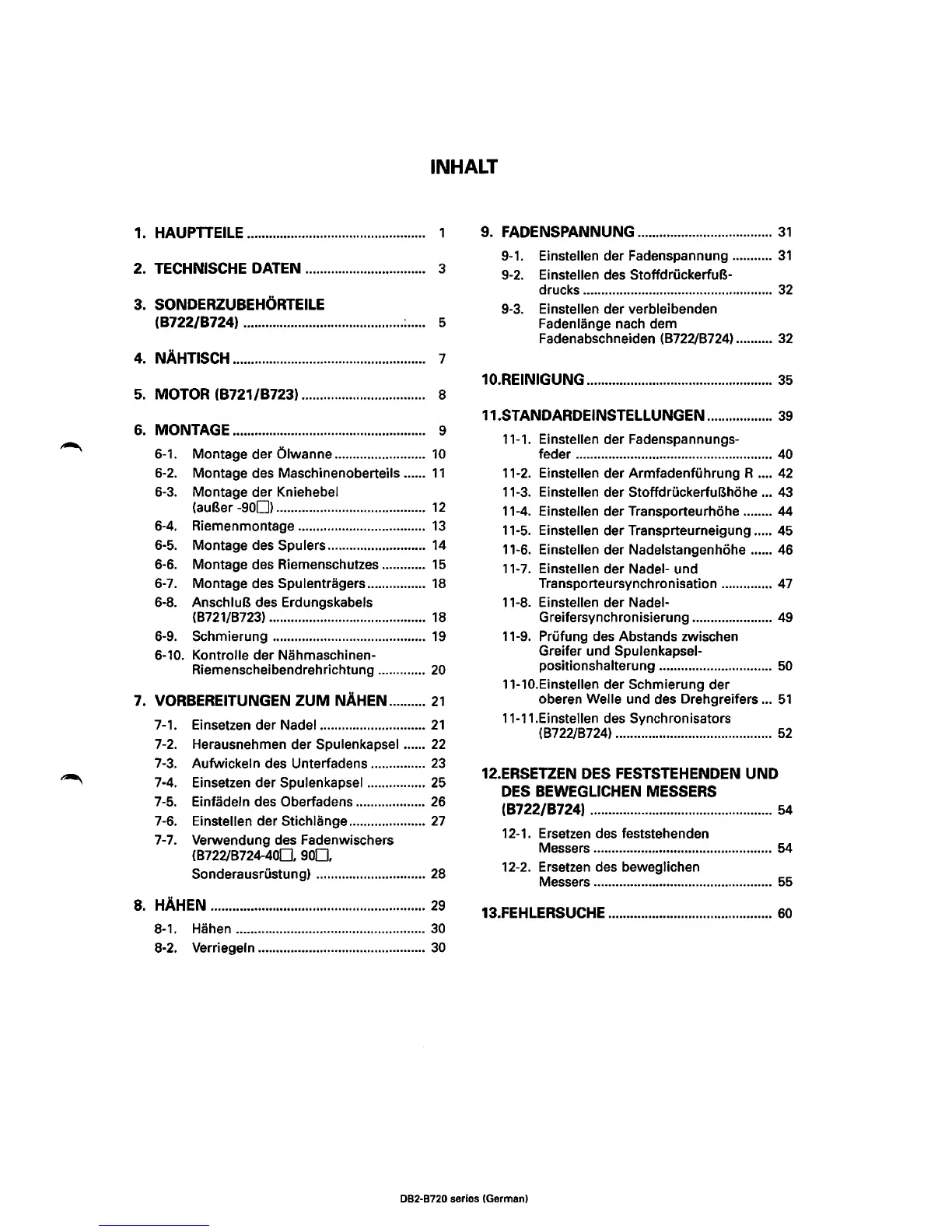

IN HALT
1. HAUPTTEILE ................................................ .
2.
TECHNISCHE DATEN ................................. 3
3. SONDERZU8EH0RTEILE
(8722/8724) ............................................ :..... 5
4. NAHTISCH ........ ..... ........................................ 7
5. MOTOR (8721/8723) .................................. 8
6. MONTAGE..................................................... 9
6-1. Montage der Olwanne ......................... 10
6-2. Montage des Maschinenoberteils ...... 11
6-3. Montage der Kniehebel
(auBer -900) ......................................... 12
6-4. Riemenmontage ................................... 13
6-5. Montage des Spulers ........................... 14
6-6. Montage des Riemenschutzes ............ 15
6-7. Montage des Spulentragers ................ 18
6-8. AnschluB des Erdungskabels
(8721/8723) ...........................................
18
6-9. Schmierung .......................................... 19
6-10. Kontrolle der Nahmaschinen-
Riemenscheibendrehrichtung .............
20
7. VOR8EREITUNGEN ZUM NAHEN .......... 21
7-1. Einsetzen der Nadel ............................. 21
7-2. Herausnehmen der Spulenkapsel ...... 22
7-3. Aufwickeln des Unterfadens ............... 23
7-4. Einsetzen der Spulenkapsel ................ 25
7-5. Einfadeln des Oberfadens ................... 26
7-6. Einstellen der Stich lange ..................... 27
7-7. Verwendung des Fadenwischers
(8722/8724-400, 900,
Sonderausrustung) .............................. 28
8. HAHEN ........................................................... 29
8-1. Hahen .................................................... 30
8-2. Verriegeln .............................................. 30
9. FADENSPANNUNG ..................................... 31
9-1. Einstellen der Fadenspannung ........... 31
9-2. Einstellen des StoffdruckerfuB-
drucks .................................................... 32
9-3. Einstellen der verbleibenden
Fadenlange nach dem
Fadenabschneiden (8722/8724) ..........
32
10.REINIGUNG ................................................... 35
11.STANDARDEINSTELLUNGEN .................. 39
11-1. Einstellen der Fadenspannungs-
feder ......................................................
40
11-2. Einstellen der Armfadenfuhrung R .... 42
11-3. Einstellen der StoffdruckerfuBhohe ... 43
11-4. Einstellen der Transporteurhohe ........ 44
11-5. Einstellen der Transprteurneigung ..... 45
11-6. Einstellen der Nadelstangenhohe ...... 46
11-7. Einstellen der Nadel- und
Transporteursynchronisation ..............
47
11-8. Einstellen der Nadei-
Greifersynchronisierung ......................
49
11-9. Prufung des Abstands zwischen
Greifer und Spulenkapsel-
positionshalterung ...............................
50
11-10.Einstellen der Schmierung der
oberen Welle und des Drehgreifers ...
51
11-11.Einstellen des Synchronisators
(8722/8724) ...........................................
52
12.ERSETZEN DES FESTSTEHENDEN UNO
DES 8EWEGLICHEN MESSERS
(8722/8724) .................................................. 54
12-1. Ersetzen des feststehenden
Messers .................................................
54
12-2. Ersetzen des beweglichen
Messers .................................................
55
13.FEHLERSUCHE ............................................. 60
082-8720 series (German)
From the library of: Superior Sewing Machine & Supply LLC
