11. STANDARD ADJUSTMENTS
11. STANDARDEINSTELLUNGEN
11. REGLAGES STANDARD
11. AJUSTES ESTANDARES

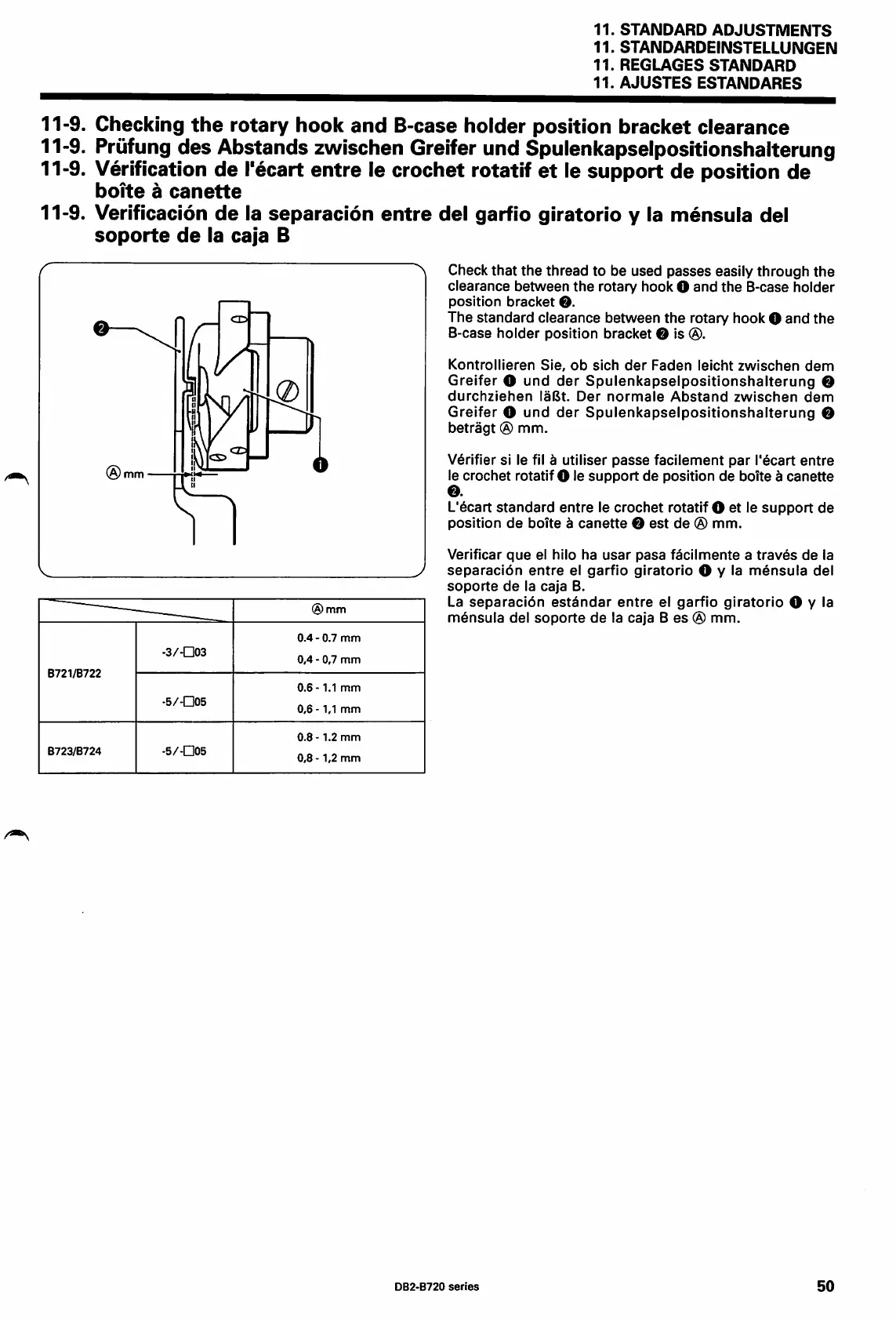

11-9. Checking the rotary hook and B-case holder position bracket clearance
11-9. Prufung des Abstands zwischen Greifer und Spulenkapselpositionshalterung
11-9. Verification de I'ecart entre ie crochet rotatif et le support de position de
boite a canette
11-9. Verificacion de la separacion entre del garfio giratorio y la mensula del
soporte de la caja B
Check that the thread to be used passes easily through the
clearance between the rotary hook O and the B-case holder
position bracket O.
The standard clearance between the rotary hook O and the
B-case holder position bracket O is ®.
Kontrollieren Sie, ob sich der Faden leicht zwischen dem
Greifer O und der Spulenkapselpositionshalterung O
durchziehen lalSt. Der normale Abstand zwischen dem
Greifer O und der Spulenkapselpositionshalterung O
betragt ® mm.
Verifier si le fil ^ utiliser passe facilement par I'ecart entre
le crochet rotatifO le support de position de boite a canette
O.
L'^cart standard entre le crochet rotatif O et le support de
position de boTte k canette O est de ® mm.
Verificar que el hilo ha usar pasa facilmente a traves de la
separacibn entre el garfio giratorio O y la mensula del
soporte de la caja B.
La separacidn est^ndar entre el garfio giratorio O y la
mensula del soporte de la caja B es ® mm.
——-—
® mm
B721/B722
-3/-n03
0.4 - 0.7 mm
0,4 - 0,7 mm
-5/-n05
0.6 -1.1 mm
0,6 -1,1 mm
B723/B724
-5/-n05
0.8-1.2 mm
0,8 -1,2 mm
DB2-B720 series
