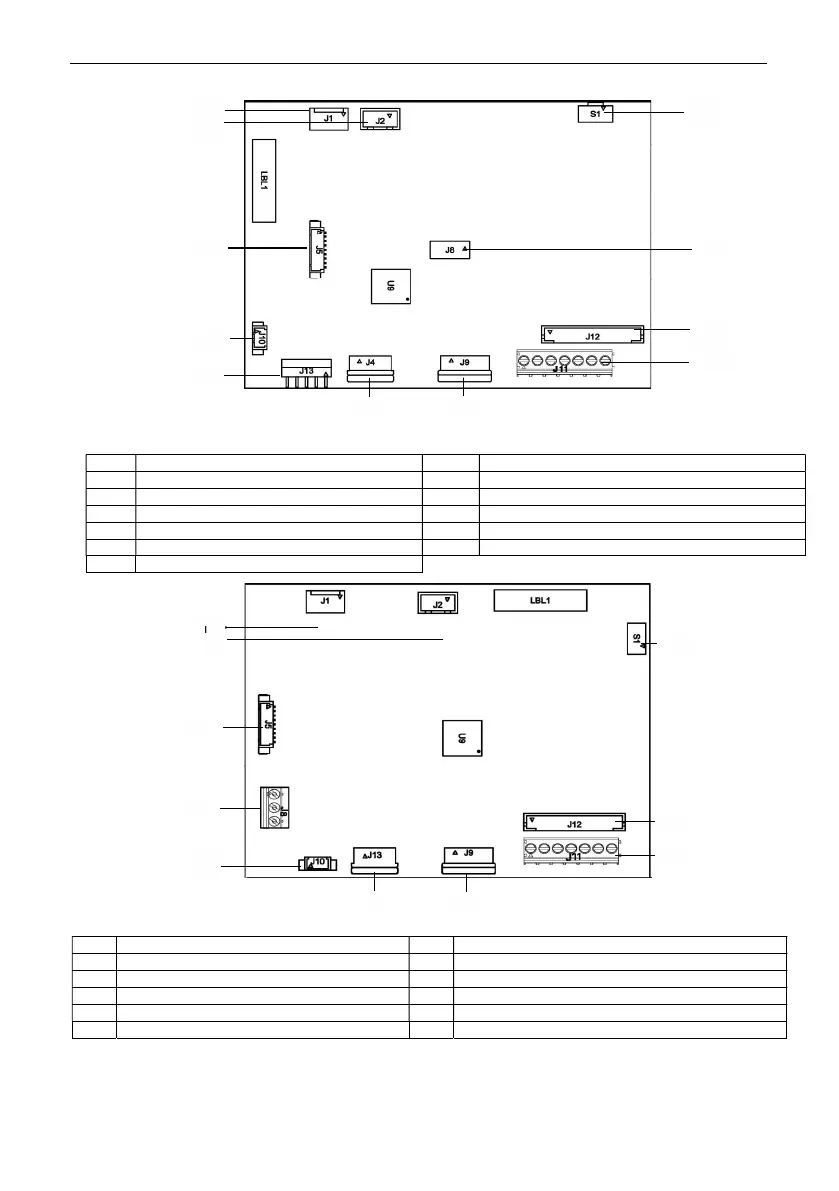

T104 Series Indicators EN-5
1.4. Mainboard
Figure 1-3 T104P Mainboard
Item Description Item Description
1 DC input (J1) 7 Display board connector (J9)
2 Dry cell input (J2) 8 Load cell terminal block (J11)
3 Ethernet kit / USB d
evice kit connector (J5)
9 Load cell connector (J12)
4 Backlight connector (J10) 10 Lead-acid battery charge board kit connector (J8)
5 RS232 connector (J13) 11 Security switch connector (S1)
6 Keyboard connector (J4)
Figure 1-4 T104S Mainboard
Note: Mainboard may vary slightly for different regions.
Item Description Item Description
1 DC input (J1) 6 Keyboard connector (J13)
2 Lead-acid battery input (J2) 7 Display board connector (J9)
3 Ethernet kit / USB device kit connector (J5) 8 Load cell terminal block (J11)
4 RS232 connector (J8) 9 Load cell connector (J12)
5 Backlight connector(J10) 10 Security switch connector (S1)
1
2
3
4
7
8
9
5
11
10
1
2
3
4
5
6
7
8
9
10
6
