9.2 DIMENSIONS GÉNÉRALES

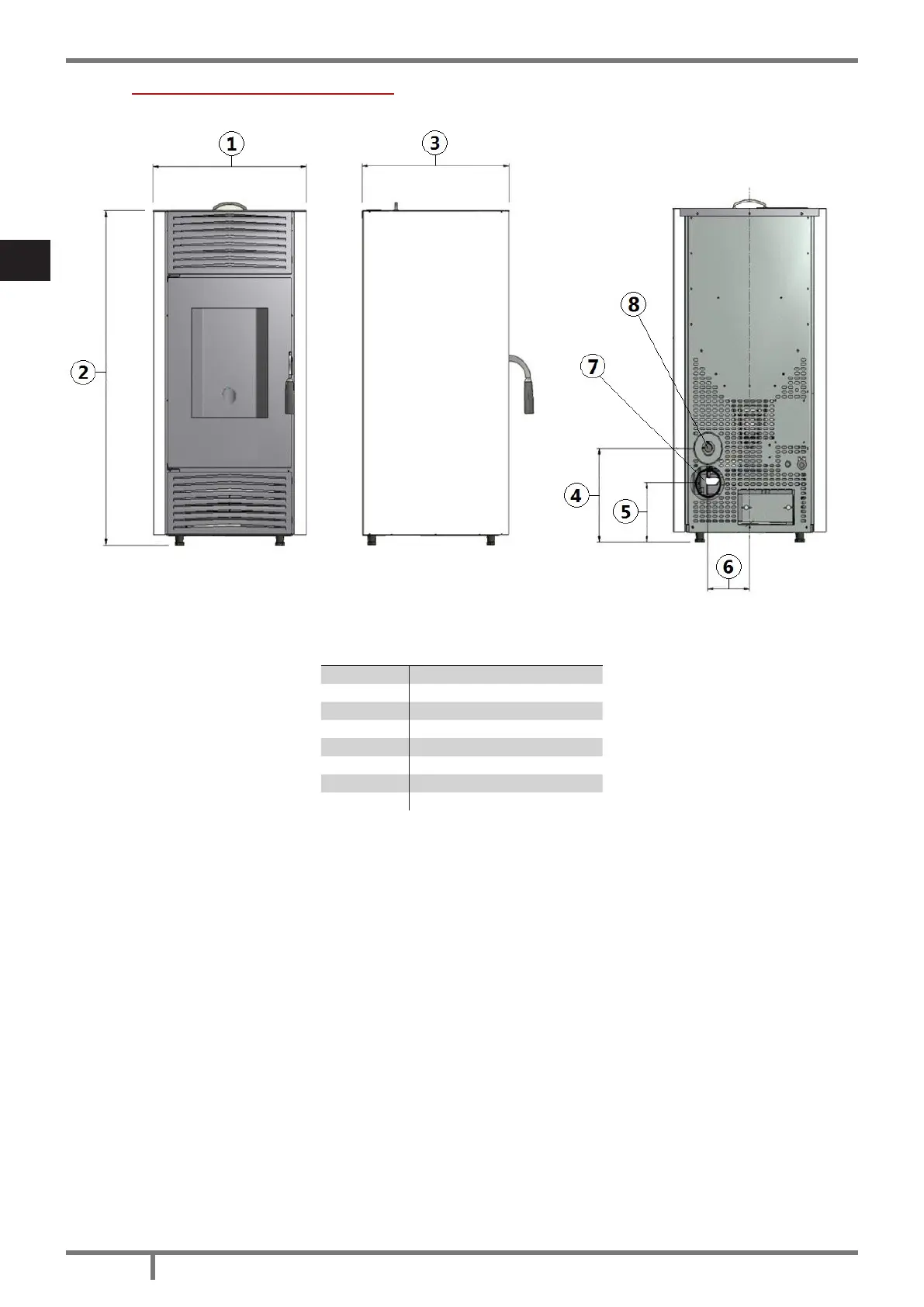

Fig. 12 - Dimensions générales
LÉGENDE Fig. 12 à page 104
1 48,6 - 55 - 57 cm
2 95 cm
3 46,6 - 47 cm
4 26,5 cm
5 17 cm
6 13,2 cm
7 Tuyau d’évacuation d.8 cm
8 Prise d’air comburant d.4 cm
