ΤΥΠΟΣ ΣΥΣΤΗΜΑΤΟΣ Ø80 mm PIPE Ø100 mm PIPE
Ελάχιστο κατακόρυφο μήκος 1,5 mt 2 mt
Μέγιστο μήκος (με 1 ένωση) 6,5 mt 10 mt
Μέγιστο μήκος (με 3 ενώσεις) 4,5 mt 8 mt
Μέγιστος Αριθμός Ενώσεων 3 3
Οριζόντια Τμήματα ( ελάχιστη κλίση 3%) 2 mt 2 mt
Εγκατάσταση πάνω από 1200 μέτρα πάνω από την επιφάνεια
της θάλασσας
NO Υποχρεωτική
• Χρησιμοποιήστε ένα σωλήνα πλάκας για σόμπες Ø80 mm ή Φ100 mm ανάλογα με τον τύπο του
συστήματος και με παρεμβύσματα σιλικόνης.
• Απαγορεύεται η χρήση μεταλλικών , ινών τσιμέντου ή αλουμινένιων εύκαμπτων σωλήνων.
• Για να αλλάξετε κατεύθυνση είναι υποχρεωτικό να χρησιμοποιείται πάντα μια ένωση(με γωνία > 90°) με
πώμα ελέγχου το οποίο σας παρέχει τον εύκολο περιοδικό καθαρισμό των αγωγών .
• Βεβαιωθείτε ότι μετά τον καθαρισμό τα καπάκια ελέγχου είναι σφραγισμένα με τα αποτελεσματικά λάστιχα
στεγανοποίησης .
• Απαγορεύεται να συνδέεται παραπάνω από μια συσκευές στον αγωγό καυσαερίων .
• Απαγορεύεται να μεταφέρεται από τον ίδιο αγωγό καυσαέρια από εξωτερικούς απορροφητήρες .
• Απαγορεύεται η άμεση εκπομπή καυσαερίων μέσω του τοίχου στο εξωτερικό περιβάλλον και από
κλειστούς χώρους επίσης σε ανοιχτή οροφή .
• Απαγορεύεται να συνδέεται οποιαδήποτε άλλη συσκευή . (ξυλόσομπες , απορροφητήρες κουζίνας ,
μπόϊλερ , etc...).
• Ο αγωγός καυσαερίων θα πρέπει να τοποθετείτε σε απόσταση το ελάχιστο 500 mm από εύφλεκτα ή
ευαίσθητα στη θερμότητα εξαρτήματα .
7.10 ΠΑΡΑΔΕΙΓΜΑΤΑ ΣΩΣΤΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

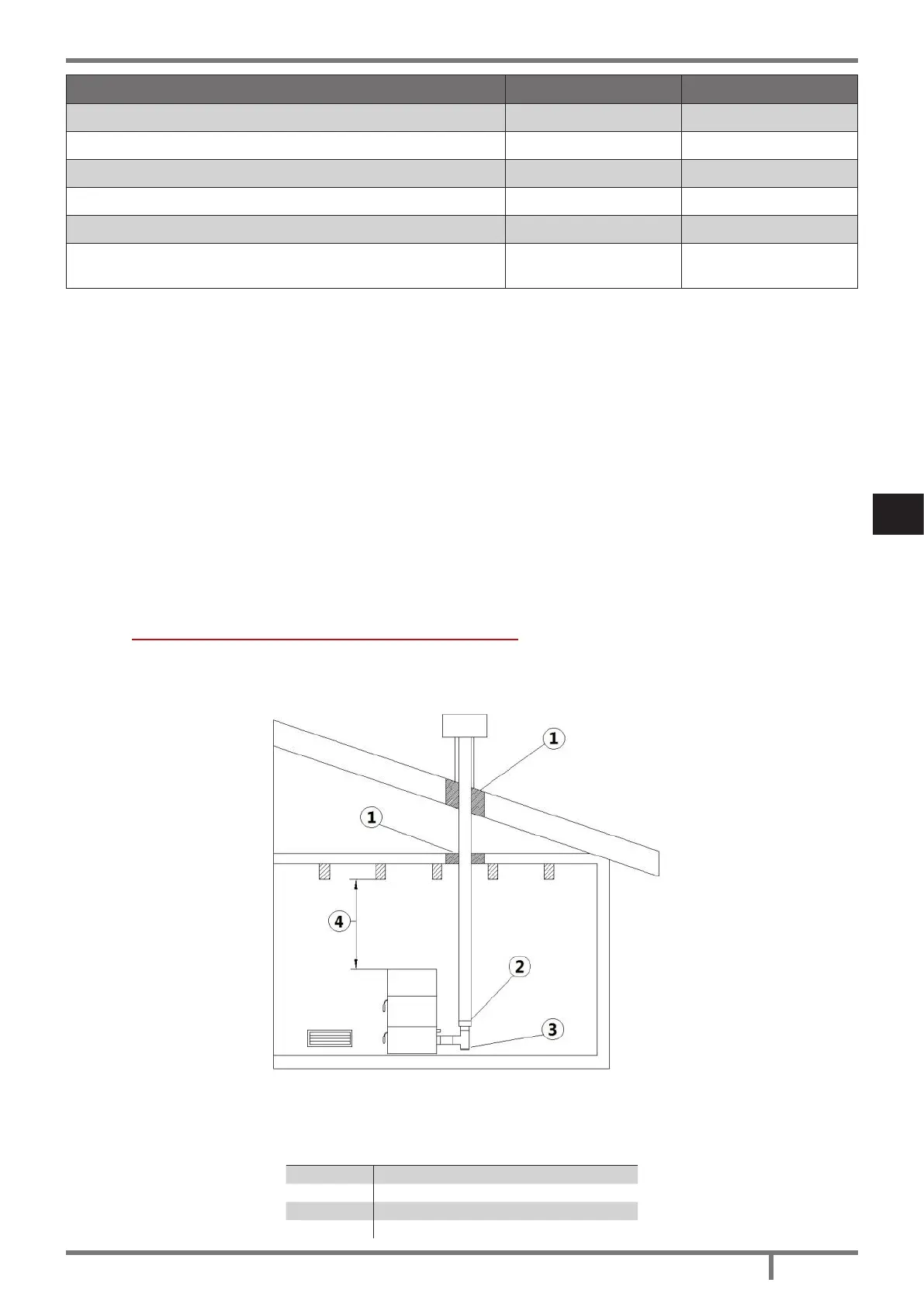

Fig. 9 - Παράδειγμα 1
LEGEND Fig. 9 σελίδα 283
1 Μονωτικά Υλικά
2 Μείωση από Ø100 σε Ø80 mm
3 Καπάκι ελέγχου
4 Ελάχιστη Απόσταση Ασφαλείας = 0,5 mt
