• Εγκατάσταση καπναγωγού Ø120 mm με ένα διευρυμένο εύρος για σωλήνα διέλευσης.

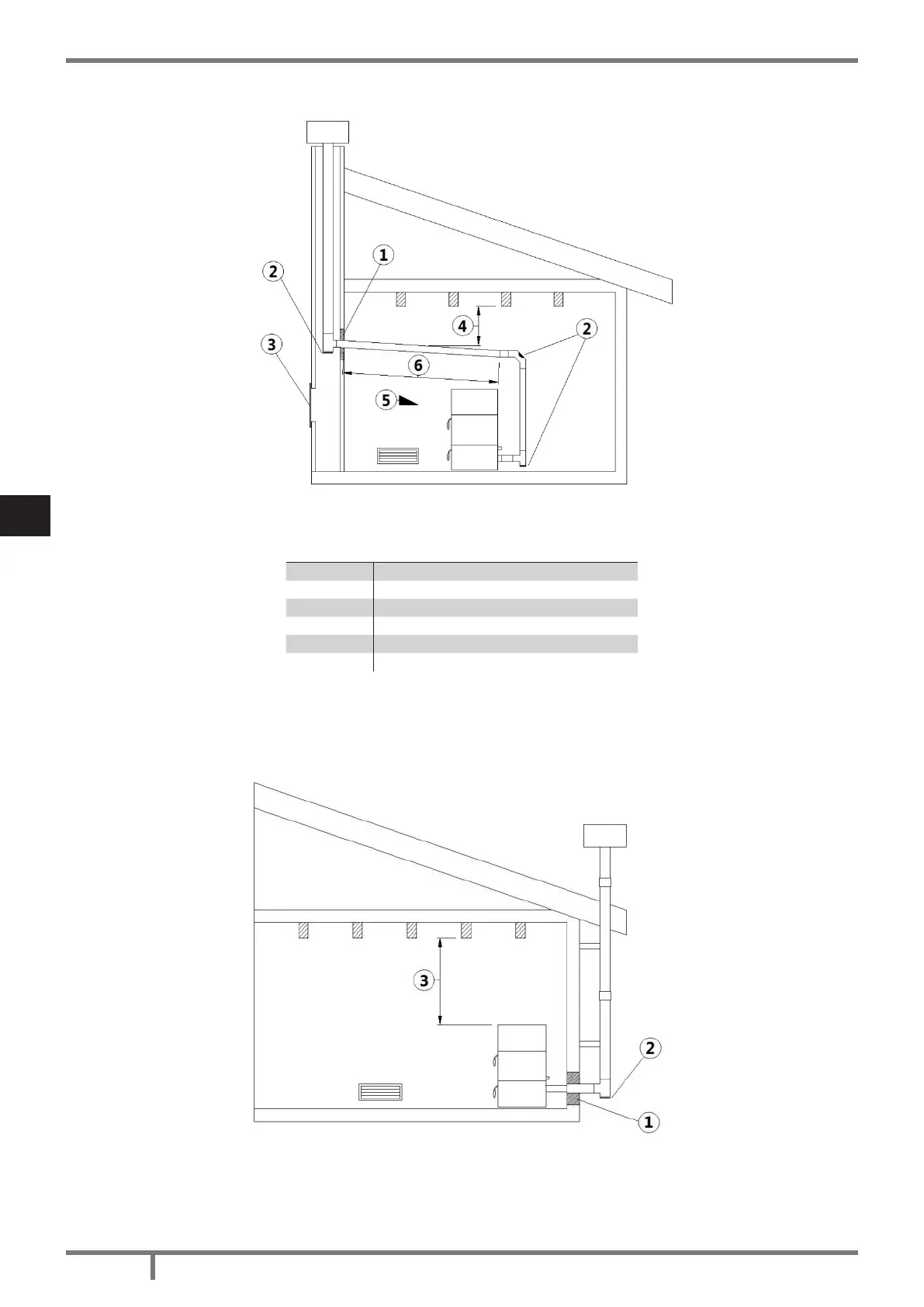

Fig. 10 - Παράδειγμα 2
LEGEND Fig. 10 σελίδα 284
1 Μονωτικό Υλικό
2 Καπάκι ελέγχου
3 Είσοδος Ελέγχου καμινάδας
4 Ελάχιστη Απόσταση Ασφαλείας = 0,5 mt
5 Κλίση ≥ 3°
6 Επίπεδο Τμήματος ≤ 1 mt
• Παλιά καπναγωγός με εισερχόμενο αγωγό ελάχιστης διαμέτρου Ø120 και με μία εξωτερική πόρτα η οποία
επιτρέπει τον καθαρισμό της καμινάδας .
Fig. 11 - Παράδειγμα 3
