12
NICE - MIRIAM - CRISTAL - LEONORA - PRETTY - DIANA - KRISS - MARY
IT
TIPO DI IMPIANTO TUBO Ø80 mm TUBO Ø100 mm
Lunghezza minima verticale 1,5 mt 2 mt
Lunghezza massima (con 1 raccordo) 6,5 mt 10 mt
Lunghezza massima (con 3 raccordi) 4,5 mt 8 mt
Numero massimo di raccordi 3 3
Tratti orizzontali (pendenza minima 3%) 2 mt 2 mt
Installazione ad altitudine sopra i 1200 metri s.l.m. NO Obbligatorio
• Usare tubo in lamiera specico ad uso fumisteria di Ø80 mm o Ø100 mm a seconda della tipologia
dell’impianto, con guarnizioni siliconiche.
• È vietato l’impiego di tubi metallici essibili, in brocemento o di alluminio.
• Per i cambi di direzione è obbligatorio utilizzare sempre un raccordo (con angolo > di 90°) con tappo di
ispezione il quale permette una facile pulizia periodica delle tubature.
• Accertarsi sempre che dopo la pulizia i tappi di ispezione vengano richiusi ermeticamente con la
propria guarnizione efciente.
• È vietato collegare più apparecchi con lo stesso canale da fumo.
• È vietato convogliare nello stesso canale da fumo lo scarico proveniente da cappe sovrastanti.
• È vietato lo scarico diretto a parete dei prodotti della combustione all’esterno e verso spazi chiusi
anche a cielo aperto.
• È vietato collegare altri apparecchi di qualsiasi tipologia (stufe a legna, cappe, caldaie, ecc...).
• Il canale da fumo deve essere distante minimo 500 mm da elementi costruttivi inammabili o sensibili
al calore.
7.10 ESEMPI DI INSTALLAZIONE CORRETTA

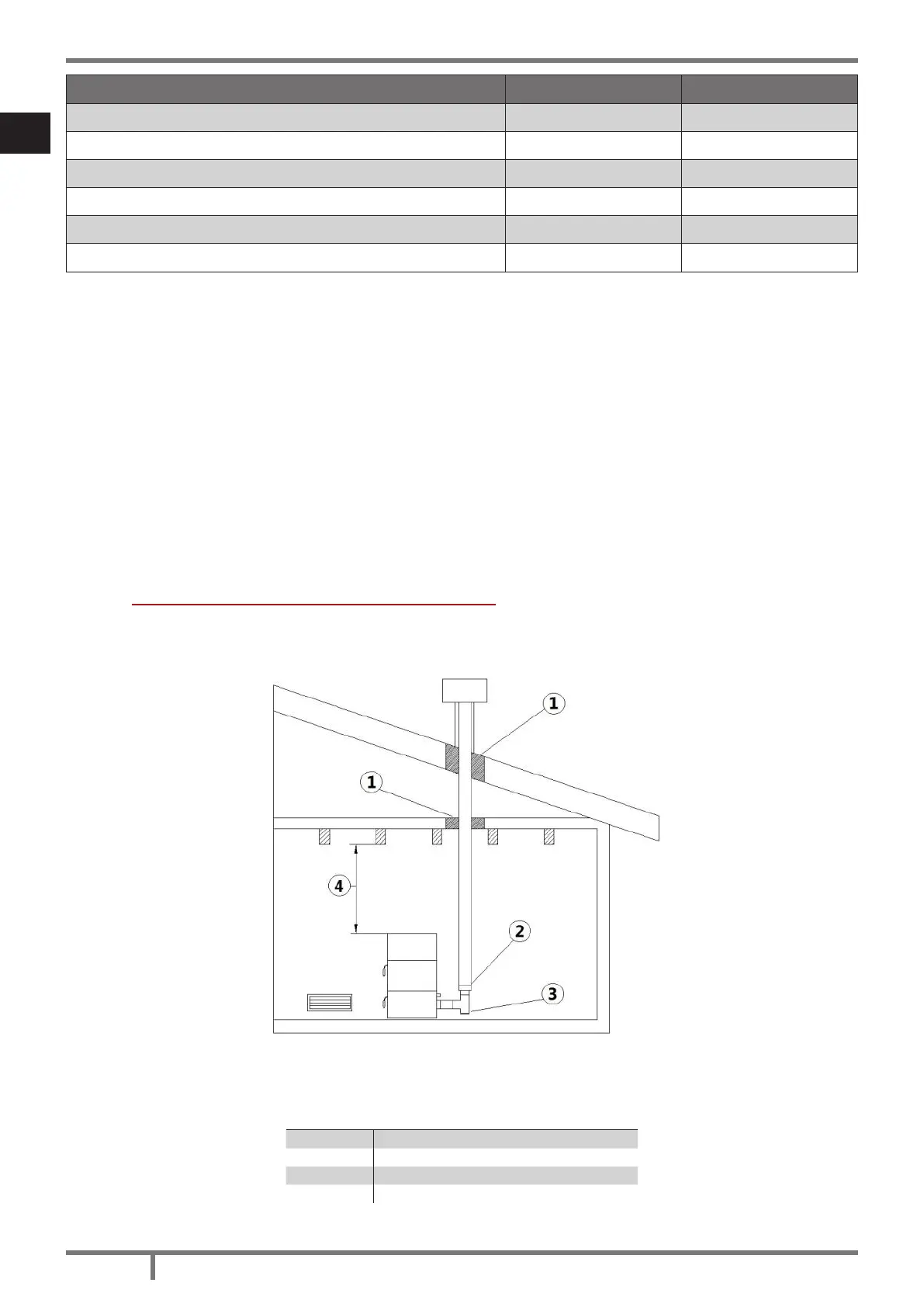

Fig. 9 - Esempio 1
LEGENDA Fig. 9 a pag. 12
1 Isolante
2 Riduzione da Ø100 a Ø80 mm
3 Tappo d’ispezione
4 Distanza minima di sicurezza = 0,5 mt
