NICE - MIRIAM - CRISTAL - LEONORA - PRETTY - DIANA - KRISS - MARY
IT
• Installazione canna fumaria Ø120 mm con foratura per il passaggio del tubo maggiorata.

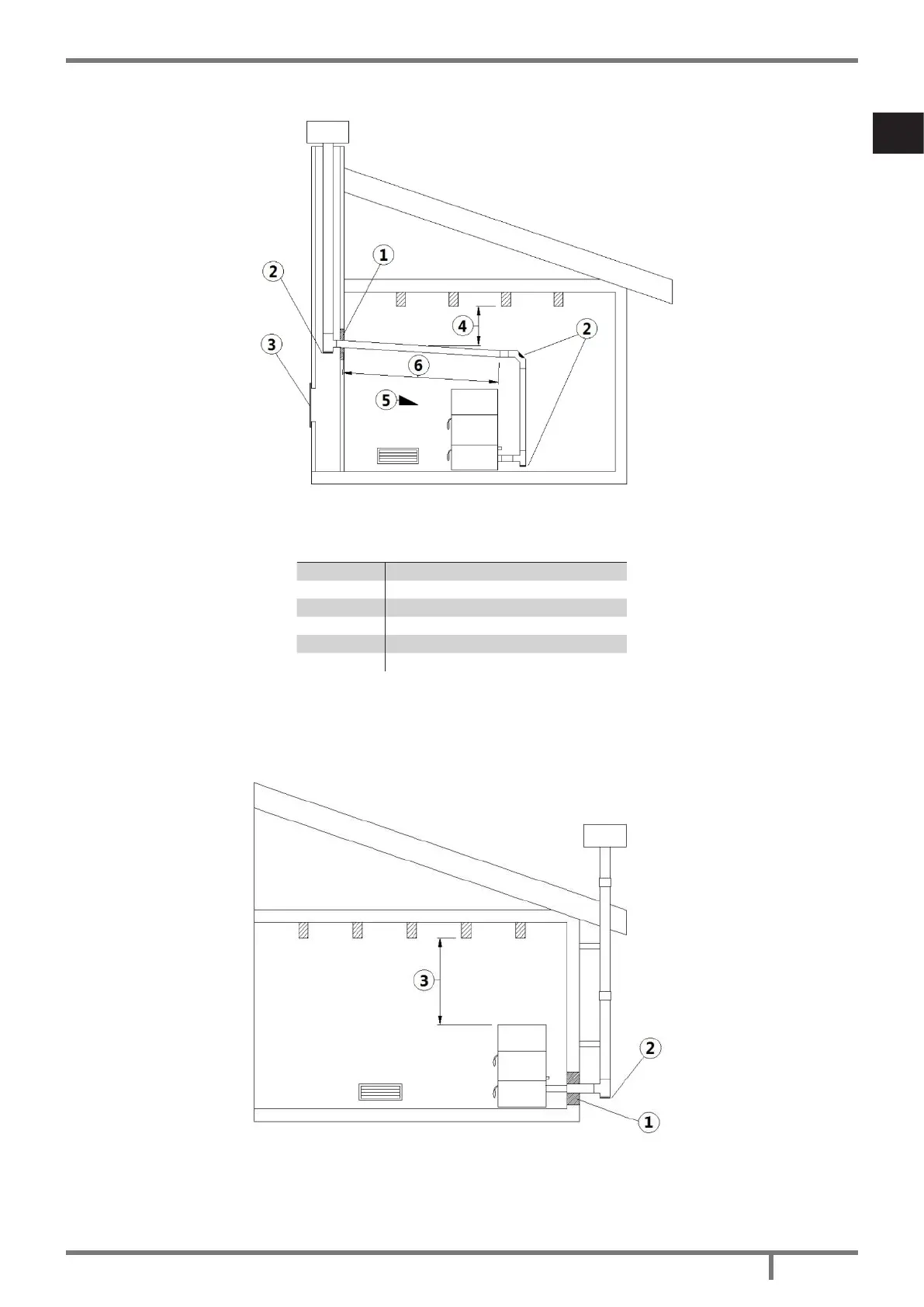

Fig. 10 - Esempio 2
LEGENDA Fig. 10 a pag. 13
1 Isolante
2 Tappo d’ispezione
3 Portina d’ispezione caminetto
4 Distanza minima di sicurezza = 0,5 mt
5 Inclinazione ≥ 3°
6 Tratto orizzontale ≤ 1 mt
• Canna fumaria vecchia, intubata minimo Ø120 mm con la realizzazione di uno sportello esterno per
permettere la pulizia del camino.
Fig. 11 - Esempio 3
