TYPE SYSTEEM BUIS Ø80 mm BUIS Ø100 mm
Minimum verticale lengte 1,5 m. 2 m.
Maximum lengte (met 1 aansluiting) 6,5 m. 10 m.
Maximum lengte (met 3 aansluitingen) 4,5 m. 8 m.
Maximum aantal aansluitingen 3 3
Horizontale delen (minimum helling 3%) 2 m. 2 m.
Installatie op een hoogte van meer dan 1200 meter n.a.p. NEE Verplicht
• Gebruik specieke buizen van plaatstaal voor rookkanalen met Ø80 mm of Ø100 mm, afhankelijk van
het type systeem, met siliconen pakkingen.
• Het is verboden buigzame metalen buizen van vezelcement of aluminium te gebruiken.
• Om van richting te veranderen is het verplicht altijd van aansluitingen gebruik te maken (met hoek >
90°), met inspectiedop, zodat het gemakkelijk is om een periodieke reiniging van de leidingen uit te
voeren.
• Controleer na de reiniging altijd of de inspectiedoppen opnieuw hermetisch en met de eigen efciënte
pakking gesloten worden.
• Het is verboden meer apparaten op hetzelfde rookkanaal aan te sluiiten.
• Het is verboden om de rookafvoer van zich erboven bevindende afzuigkappen in hetzelfde rookkanaal
te voeren.
• Het is verboden de verbrandingsproducten rechtstreeks via de muur naar buiten af te voeren, of naar
gesloten ruimtes, ook wanneer deze onoverdekt zijn.
• Het is verboden om andere apparaten van ongeacht welk type aan te sluiten (houtkachels,
afzuigkappen, ketels, enz...).
• Het rookkanaal moet zich op een afstand van minstens 500 mm van ontvlambare constructie-elementen
of hittegevoelige elementen bevinden.
7.10 VOORBEELDEN VAN CORRECTE INSTALLATIE

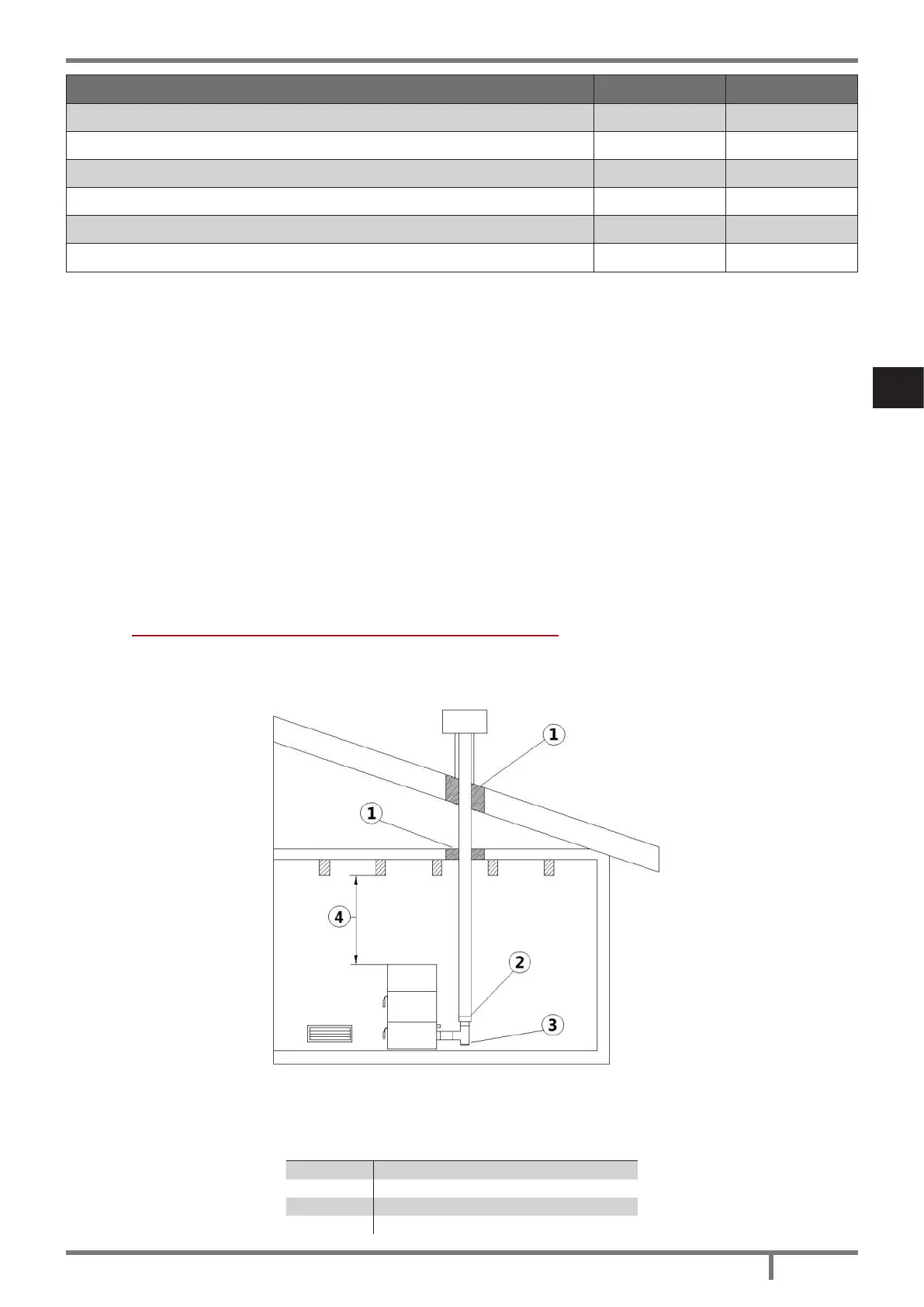

Fig. 9 - Voorbeeld 1
LEGENDA Fig. 9 op pag. 191
1 Isolatie
2 Verkleining van Ø100 tot Ø80 mm
3 Inspectiedop
4 Minimum veiligheidsafstand = 0,5 m.
