192
NICE - MIRIAM - CRISTAL - LEONORA - PRETTY - DIANA - KRISS - MARY
NL

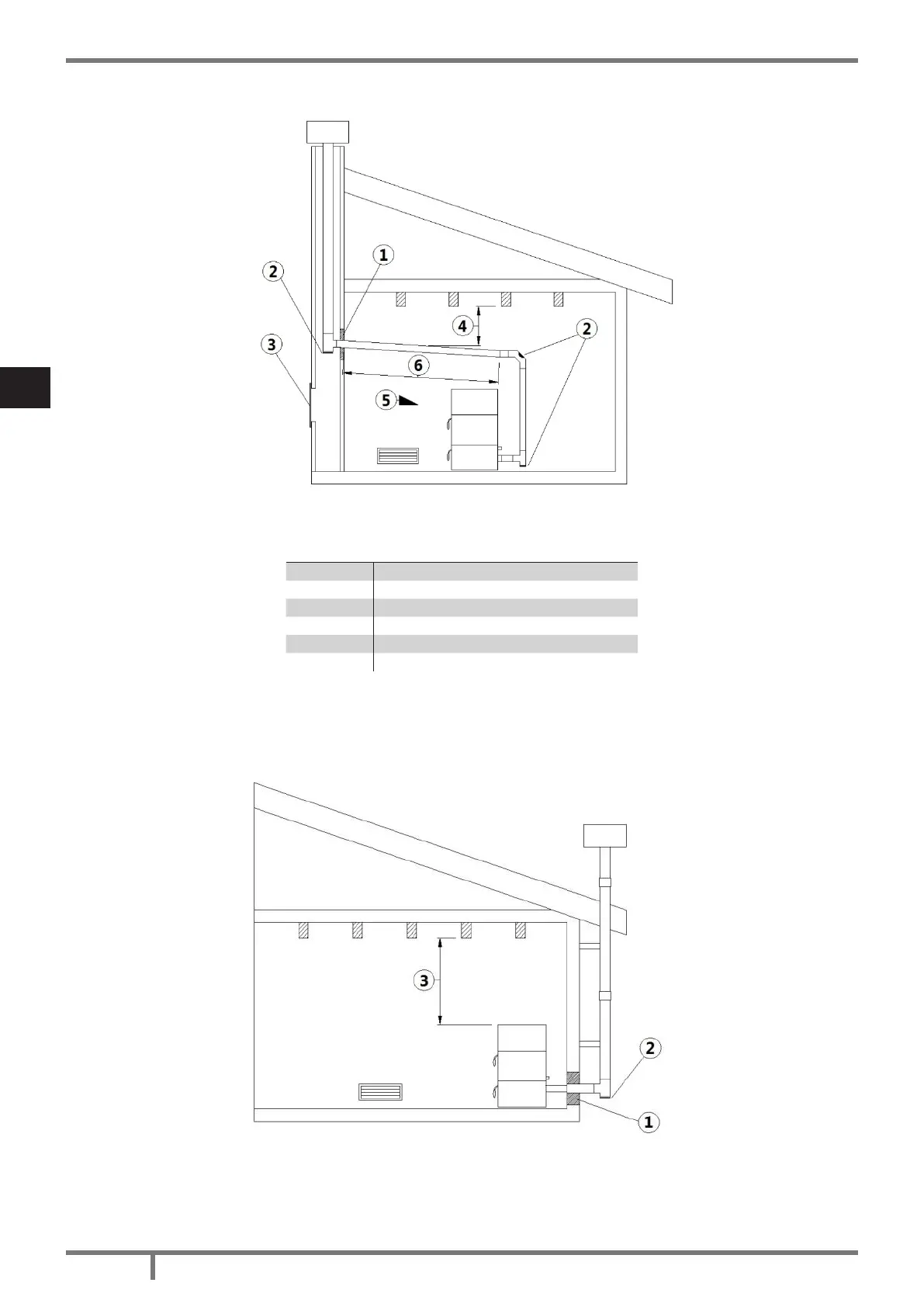

• Installatie rookkanaal Ø120 mm met boring voor de passage van de grotere buis.
Fig. 10 - Voorbeeld 2
LEGENDA Fig. 10 op pag. 192
1 Isolatie
2 Inspectiedop
3 Inspectieluikje schoorsteen
4 Minimum veiligheidsafstand = 0,5 m.
5 Helling ≥ 3°
6 Horizontaal deel ≤ 1 m.
• Oud rookkanaal, minimaal Ø120 mm buisinbreng, met de tot standkoming van een extern luikje voor
de reiniging van de schoorsteen.
Fig. 11 - Voorbeeld 3
