Cadel nice - Ejemplos de Instalación Correcta

145
NICE - MIRIAM - CRISTAL - LEONORA - PRETTY - DIANA - KRISS - MARY
ES
TIPO DE IMPLANTACIÓN TUBO Ø80 mm TUBO Ø100 mm
Longitud mínima vertical 1,5 mt 2 mt
Longitud máxima (con 1 enlace) 6,5 mt 10 mt
Longitud máxima (con 3 enlaces) 4,5 mt 8 mt
Numero máximo de enlaces 3 3
Tramo horizontal (inclinación mínima 3%) 2 mt 2 mt
Instalación a haltitud superior de 1200 metros s.l.m. NO obligatorio
• Utilizar el tubo de lámina especico por este uso de Ø80mm o 100mm según la tipología de implantación,
con juntas herméticas de silicona.
• Es prohibido el uso de tubos metalicos exibles, de brocemento o de aluminio.
• Para los cambios de dirección es obligatorio utilizar siempre un enlace (con ángulo > 90°) con tapón
de revisión que permita una fácil limpeza periódica de las tuberías.
• Asegurarse siempre de que después de la limpieza los tapones de revisión sean cerrados herméticamente
con su junta eciente.
• Es prohibido conectar más aparatos con el mismo conducto de humos.
• Es prohibido encaminar en el mismo conducto de humos la emisión procedente de campanas
sobresalientes.
• Es prohibida la emisión directa a pared de los productos de combustión en el ambiente externo y en
espacios cerrados también a cielo abierto.
• Es prohibido conectar otros aparatos de cualquier tipo (estufas a leña, campanas, calderas, ecc…).
• El conducto de humos debe estar lejos mínimo 500 mm de los elementos de construcción inamables
o sensibles al calor.
7.10 EJEMPLOS DE INSTALACIÓN CORRECTA

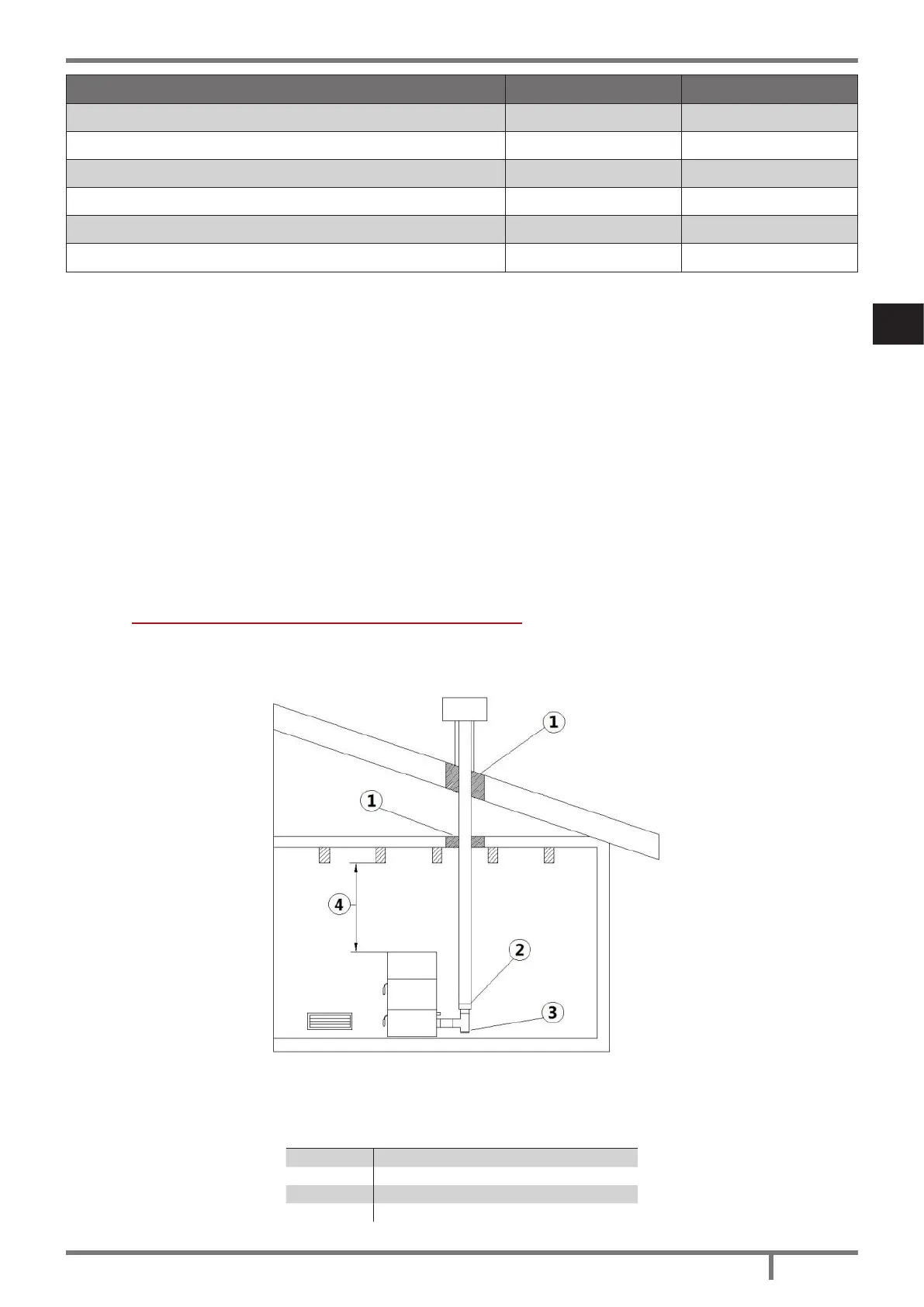

Fig. 9 - Ejemplo 1
LEYENDA Fig. 9 a pág. 145
1 Material aislante
2 Reducción de Ø100 hasta Ø80 mm
3 Registro de inspección
4 Distancia mínima de seguredad = 0,5 mt
