• Instalación del conducto de la chimenea Ø120mm con perforación mayor por el pase del tubo.

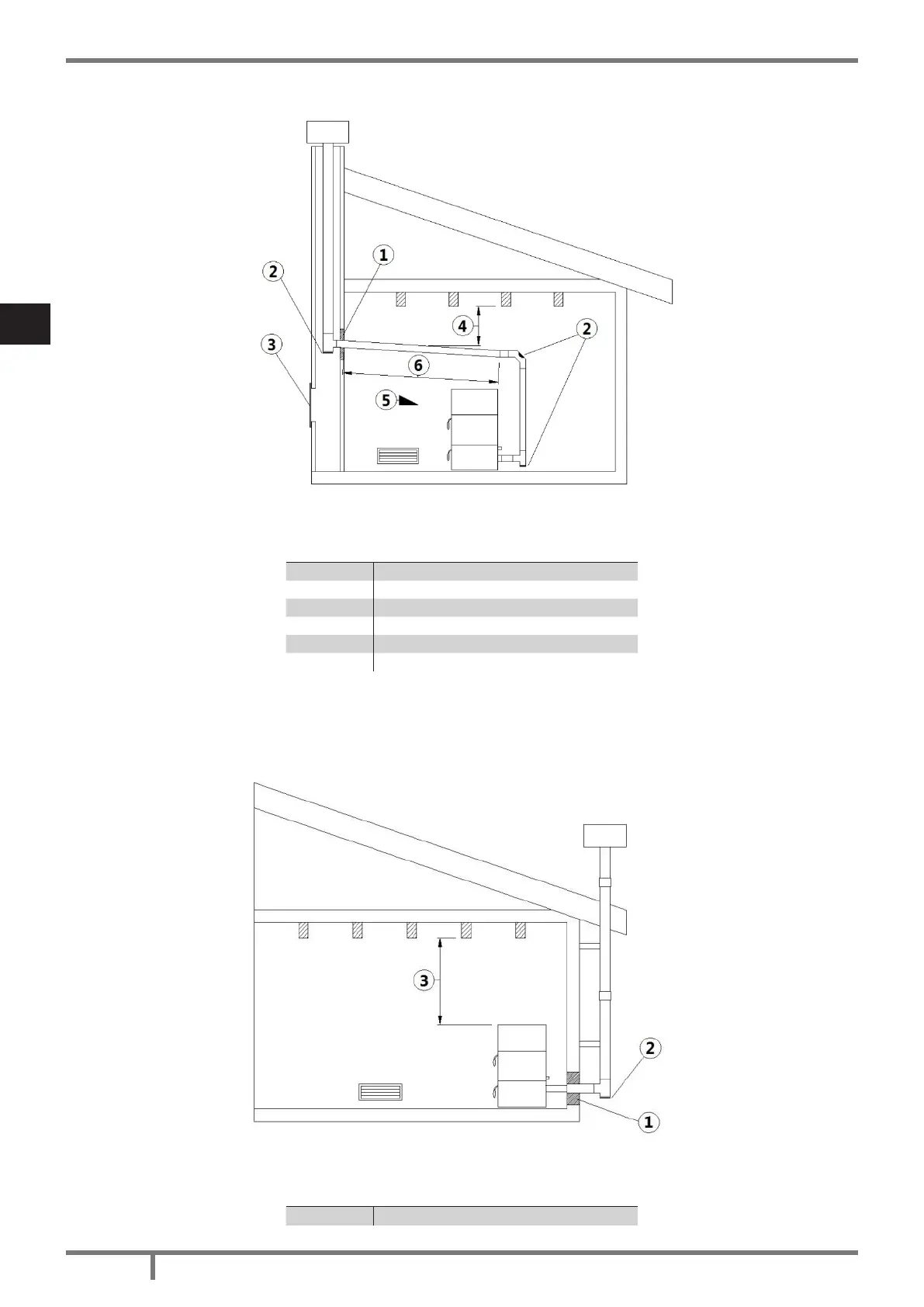

Fig. 10 - Ejemplo 2
LEYENDA Fig. 10 a pág. 146
1 Material aislante
2 Registro de inspección
3 Ventanilla de inspección de la chimenea
4 Distancia mínima de seguredad = 0,5 mt
5 Inclinación ≥ 3°
6 Tramo horizontal ≤ 1 mt
• Conducto de chimenea viejo, entubado mínimo Ø120 mm con la realización de una ventanilla externa
que permite la limpieza de la chimenea.
Fig. 11 - Ejemplo 3
LEYENDA Fig. 11 a pág. 146
1 Material aislante
