238
NICE - MIRIAM - CRISTAL - LEONORA - PRETTY - DIANA - KRISS - MARY
PT
• Instalação da conduta de evacuação de fumos Ø120 mm com furo para a passagem do tubo
aumentado.

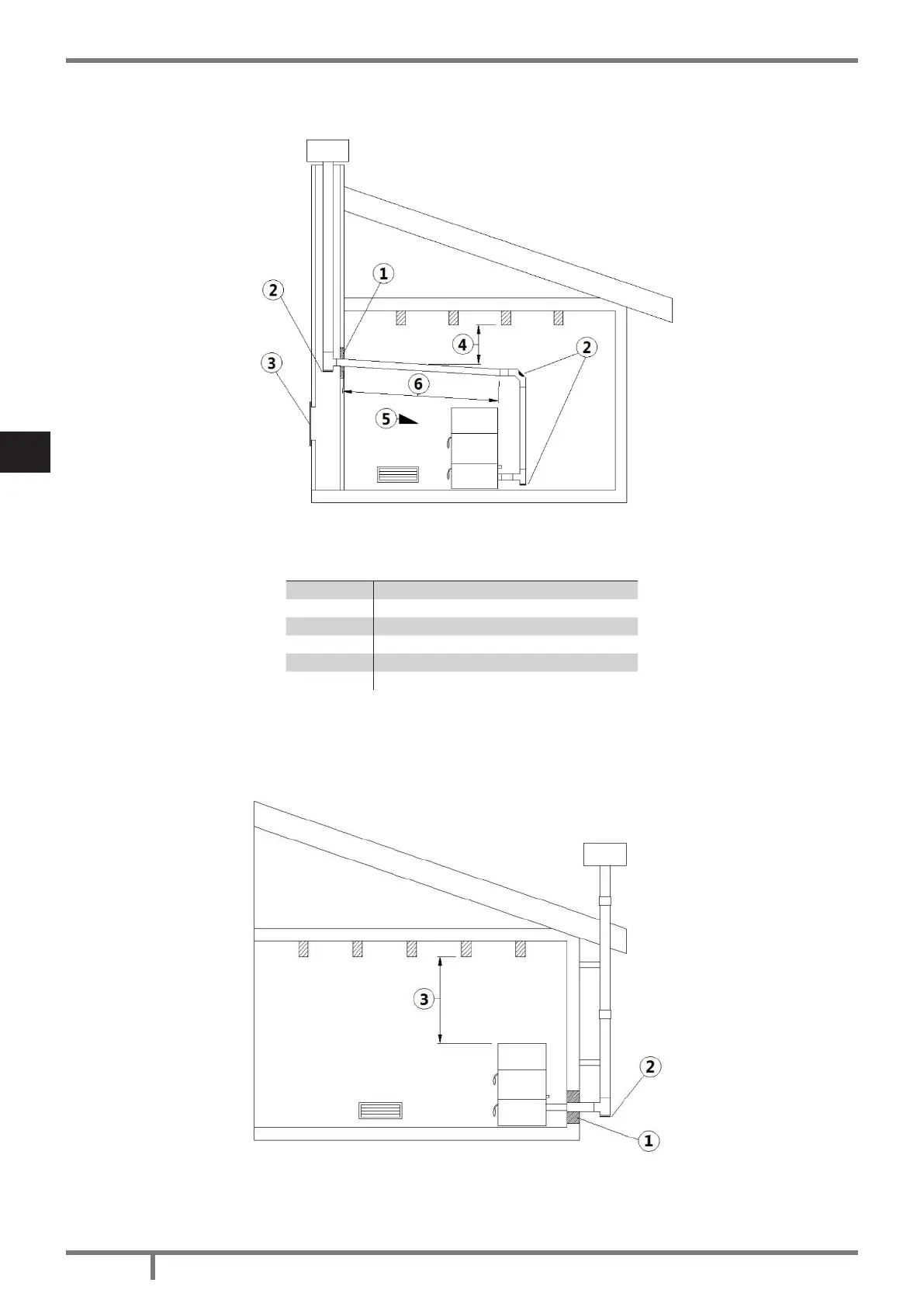

Fig. 10 - Exemplo 2
LEGENDA Fig. 10 pág. 238
1 Isolante
2 Tampa de inspeção
3 Porta de inspeção da chaminé
4 Distância mínima de segurança = 0,5 m
5 Inclinação ≥ 3°
6 Secção horizontal ≤ 1 m
• Conduta antiga de evacuação de fumos, com entubamento mínimo de Ø120 mm com uma porta
externa para permitir a limpeza da chaminé.
Fig. 11 - Exemplo 3
