Стр. 19 - Инструкция FA00442-RU - - 12/2017 - © CAME S.p.A. - Перевод оригинальных инструкций

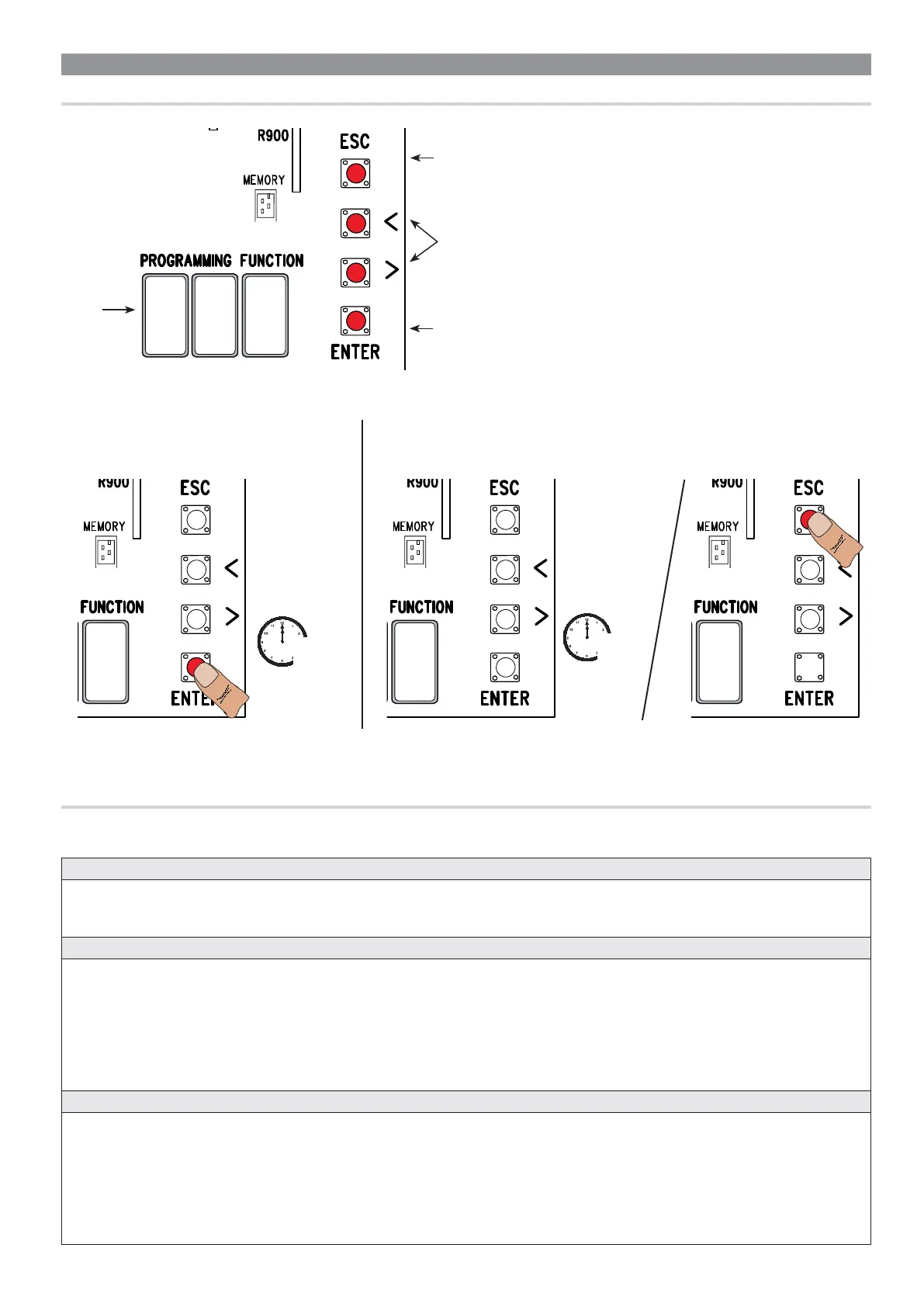

 Чтобы выйти из меню, подождите 10 секунд или нажмите ESC.

Чтобы войти в меню, нажмите кнопку
ENTER и удерживайте ее не менее 1 секунды.
Дисплей
Кнопки < > служат для:
- перемещения по меню;
- увеличения или уменьшения значения выбранного параметра;
- открывания и закрывания ворот (только для пусконаладочных
работ).
Кнопка ESC служит для:
- выхода из меню;
- отмены выбора;
- остановки ворот (только для пусконаладочных работ).
Кнопка ENTER служит для:
- входа в меню;
- подтверждения и сохранения значения выбранного параметра.
ПРОГРАММИРОВАНИЕ
ОПИСАНИЕ КОМАНД УПРАВЛЕНИЯ
F1 «Стоп» (1-2) OFF (по умолчанию) / ON
Нормально-замкнутые контакты – Данная функция позволяет остановить ворота с последующим исключением цикла автоматического
закрывания. Для возобновления движения ворот необходимо использовать соответствующее устройство управления. Устройство
безопасности подключается к контактам (1-2 ).
F2 Контакты (2-CX) OFF (по умолчанию) / 1 = C1 / 2 = C2 / 3 = C3 / 4 = C4 / 7 = C7 / 8 = C8 / r7 = r7 / r8 = r8
Нормально-замкнутые контакты – Возможность выбрать: C1 = открывание в режиме закрывания при срабатывании фотоэлементов;
C2 = закрывание во время открывания при срабатывании фотоэлементов; C3 = = частичный стоп; C4 = обнаружение препятствия;
C7 = открывание в режиме закрывания при срабатывании чувствительных профилей (с чистым контактом), C8 = закрывание в режиме
открывания при срабатывании чувствительных профилей (с чистым контактом), r7 = открывание в режиме закрывания при срабатывании
чувствительных профилей (с сопротивлением 8K2), r8 = закрывание в режиме открывания при срабатывании чувствительных профилей
(с сопротивлением 8K2).
 Функция C3 («Частичный стоп») появляется только при активации функции F 19 («Время автоматического закрывания»).
F3 Контакты (2-CY) OFF (по умолчанию) / 1 = C1 / 2 = C2 / 3 = C3 / 4 = C4 / 7 = C7 / 8 = C8 / r7 = r7 / r8 = r8
Нормально-замкнутые контакты – Возможность выбрать: C1 = открывание в режиме закрывания при срабатывании фотоэлементов;
C2 = закрывание во время открывания при срабатывании фотоэлементов; C3 = = частичный стоп; C4 = обнаружение препятствия;
C7 = открывание в режиме закрывания при срабатывании чувствительных профилей (с чистым контактом), C8 = закрывание в режиме
открывания при срабатывании чувствительных профилей (с чистым контактом), r7 = открывание в режиме закрывания при срабатывании
чувствительных профилей (с сопротивлением 8K2), r8 = закрывание в режиме открывания при срабатывании чувствительных профилей
(с сопротивлением 8K2).
 Функция C3 («Частичный стоп») появляется только при активации функции F 19 («Время автоматического закрывания»).
МЕНЮ «ФУНКЦИИ»
Внимание! Программирование можно выполнять, только когда автоматика не работает.

CAME BK Series Specifications

General

Motor Voltage	230 V AC
Operating Temperature	-20°C to +55°C
Power Supply	230V AC
Motor Power	300W
Limit Switch Type	Mechanical
Safety Features	Obstacle detection
