AF
R700
R800
10 11 TS 1 2 3 3P 4 5 7 CX CY
A B
S1 GND
ACCESS CONTROL
Page 16 - Manuel FA00442-FR - 12/2017 - © CAME S.p.A. - Traduction des instructions originales
BLANC
BLEU
NOIR
ROUGE

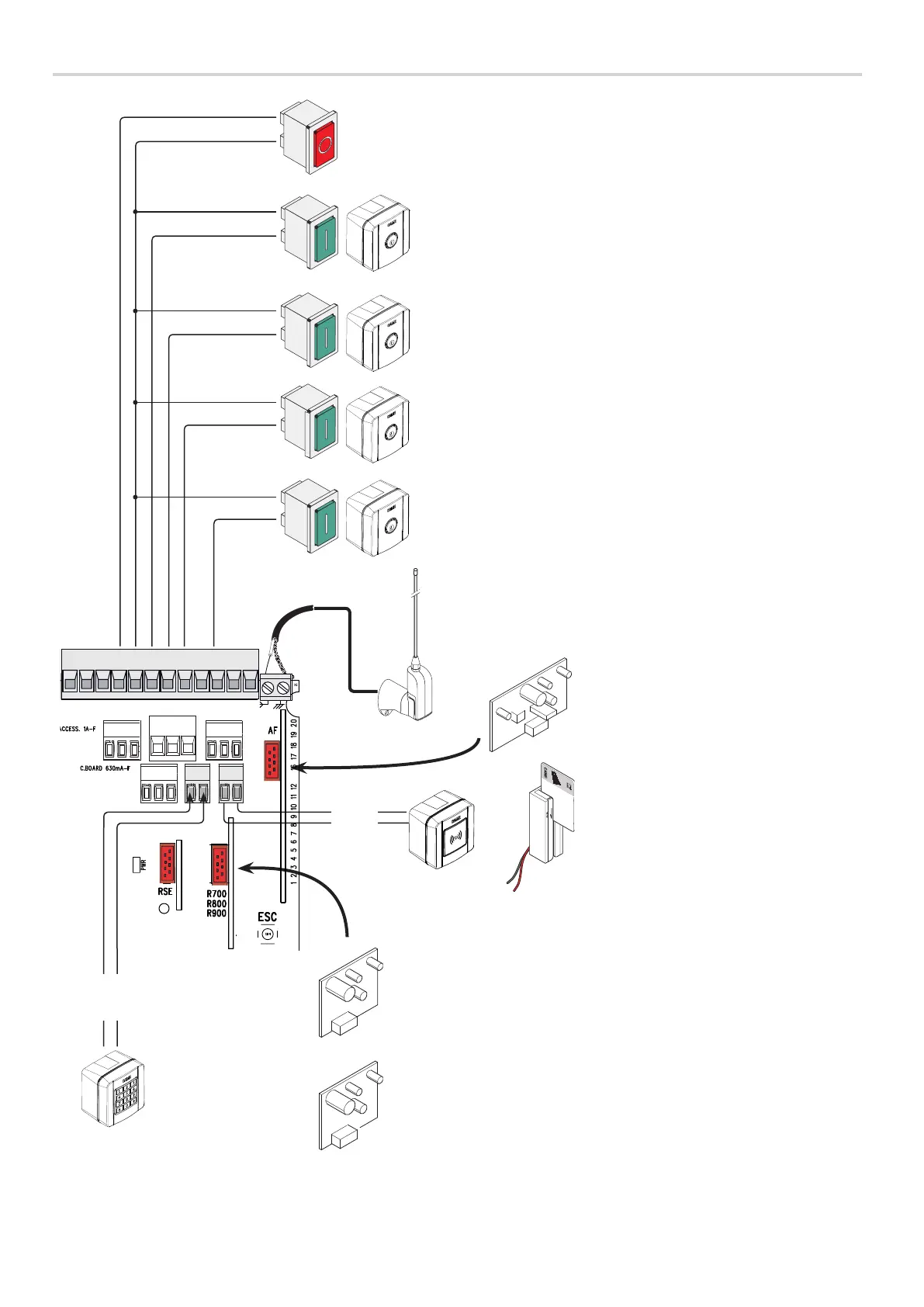

Insérer la carte AF (AF43S ou AF868) pour
commander le portail à l’aide d’un émetteur.
ATTENTION ! Pour un fonctionnement correct, avant d'insérer une carte enfichable quelconque (ex. : AF, R800), il est OBLIGATOIRE DE
METTRE HORS TENSION et de déconnecter les éventuelles batteries.
Fonction FERMETURE UNIQUEMENT depuis un dispositif de commande
(contact NO).
Attention : en mode ACTION MAINTENUE, le dispositif de commande doit être
obligatoirement connecté sur 2-4.
Fonction OUVERTURE PARTIELLE depuis un dispositif de commande (contact
NO)
Fonction OUVERTURE-FERMETURE-INVERSION (pas-à-pas) depuis un
dispositif de commande (contact NO). Il est également possible d'activer la
commande OUVERTURE-ARRÊT-FERMETURE-ARRÊT (séquentielle) depuis la
programmation des fonctions.
Voir fonction F7.
Fonction OUVERTURE UNIQUEMENT depuis un dispositif de commande
(contact NO).
Attention : en mode ACTION MAINTENUE, le dispositif de commande doit être
obligatoirement connecté sur 2-3.
Bouton d'ARRÊT (contact NF). Permet l'arrêt du portail avec désactivation de la
fermeture automatique. Pour reprendre le mouvement, appuyer sur le bouton
de commande ou celui d'un autre dispositif de commande.
Activer la fonction F1 depuis la programmation ; à défaut d’utilisation
du bouton, laisser la fonction désactivée.
Transpondeur ou lecteur de cartes.
Clavier à code.
DISPOSITIFS DE COMMANDE
I
nsérer la carte de codage (R800) pour la
reconnaissance du clavier à code.
Insérer la carte de codage (R700) pour
la reconnaissance du transpondeur ou du
lecteur de cartes.
Antenne avec câble RG58 pour la commande à
distance.
