RÉGLAGE DE L’ACCOUPLEMENT PIGNON-CRÉMAILLÈRE
Ouvrir et fermer le portail manuellement et régler la distance de l'accouplement pignon-
crémaillère à l'aide des pieds filetés (réglage vertical) et des fentes (réglage horizontal).
Ces opérations permettent d'éviter que le poids du portail ne pèse sur l'automatisme.

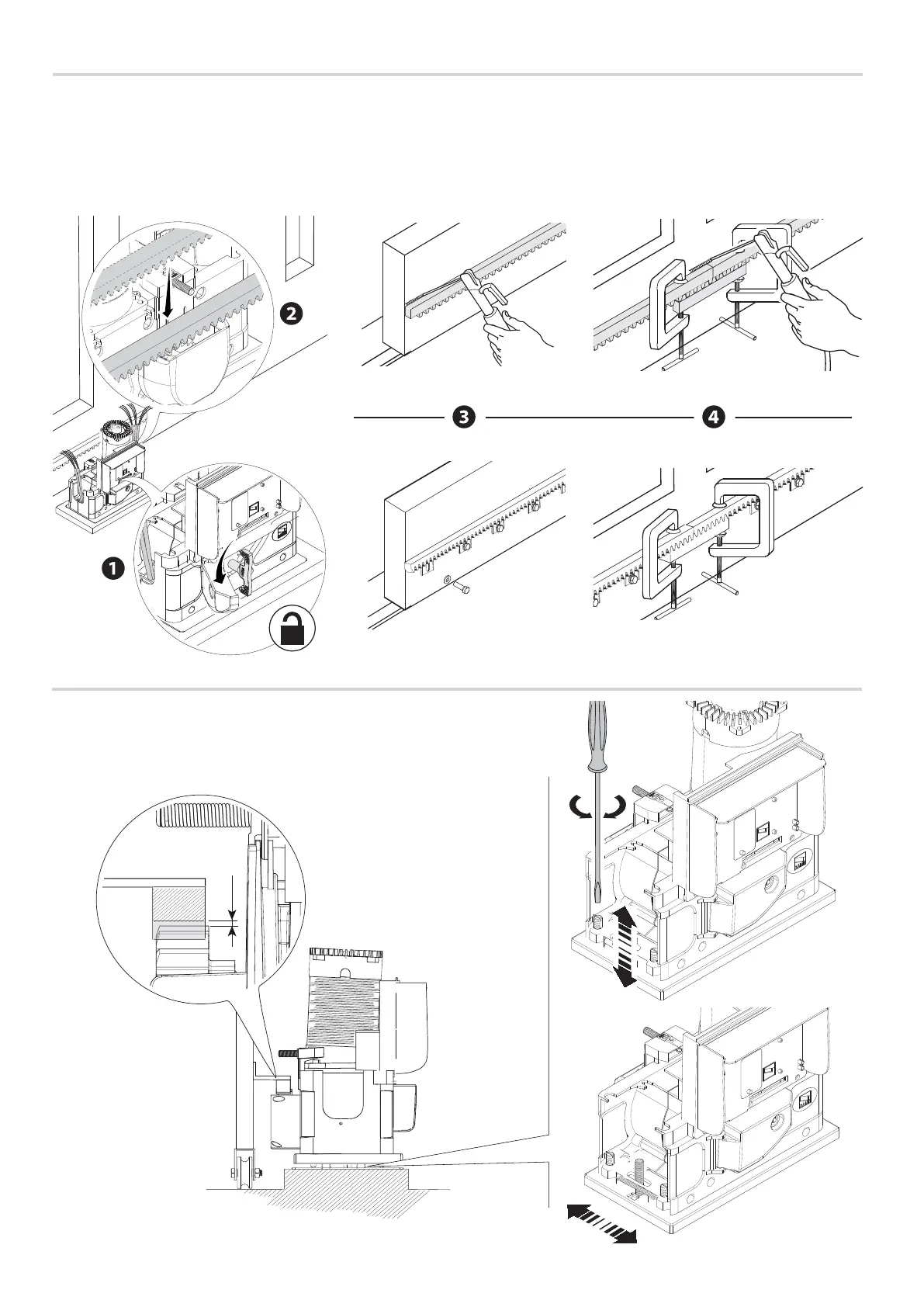

FIXATION DE LA CRÉMAILLÈRE

Si la crémaillère existe déjà, régler directement la distance d'accouplement pignon-crémaillère ou bien effectuer la fixation :
- débrayer le motoréducteur (voir chapitre DÉBRAYAGE MOTORÉDUCTEUR) ❶ ;
- poser la crémaillère sur le pignon du motoréducteur ❷ ;
- souder ou fixer la crémaillère au portail sur toute sa longueur ❸.
Pour l'assemblage des modules de la crémaillère, positionner un morceau de rebut de cette dernière sous le point de jonction et le bloquer au
moyen de deux mors ❹.

CAME BK Series Specifications

General

Motor Voltage	230 V AC
Operating Temperature	-20°C to +55°C
Power Supply	230V AC
Motor Power	300W
Limit Switch Type	Mechanical
Safety Features	Obstacle detection
