Page 11 - Manuel FA00442-FR - 12/2017 - © CAME S.p.A. - Traduction des instructions originales

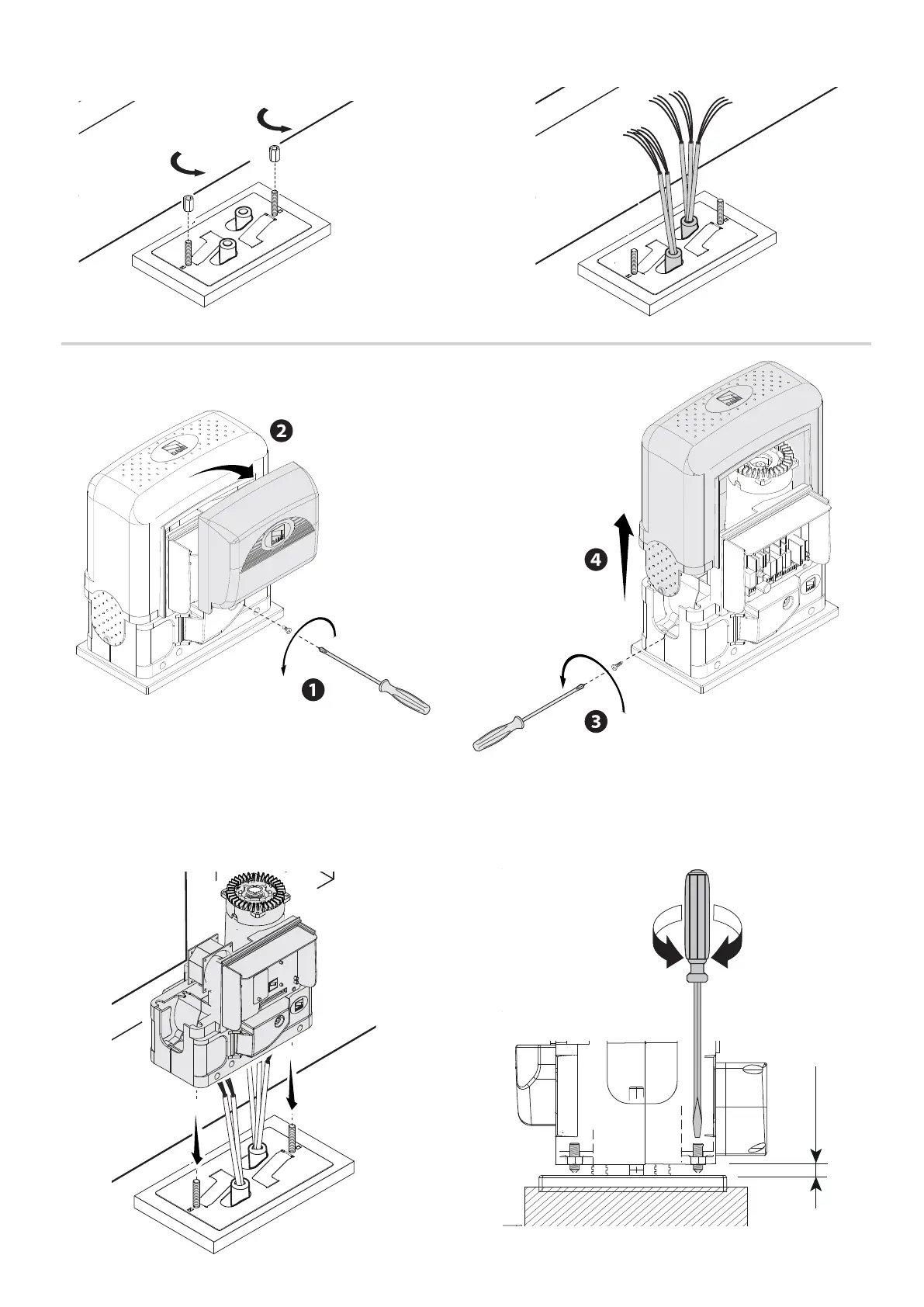

PRÉPARATION DU MOTORÉDUCTEUR
Enlever le couvercle frontal et le couvercle du motoréducteur.
Positionner le motoréducteur sur la plaque de fixation.
Attention ! Les câbles électriques doivent passer sous le carter du motoréducteur et ne doivent pas entrer en contact avec des parties pouvant devenir
chaudes durant l’utilisation (moteur, transformateur, etc.).
Soulever le motoréducteur de 5 à 10 mm de la plaque en intervenant sur les pieds filetés afin de permettre, par la suite, les éventuels réglages entre
pignon et crémaillère.
Enlever les écrous des vis.
Introduire les câbles électriques dans les gaines jusqu'à ce qu'ils sortent d'environ 600 mm.
