1
2
22
1
~ 20 mm
~ 20 mm
Pag. 13 - Manuale FA00442-IT - 12/2017 - © CAME S.p.A. - Traduzione delle istruzioni originali

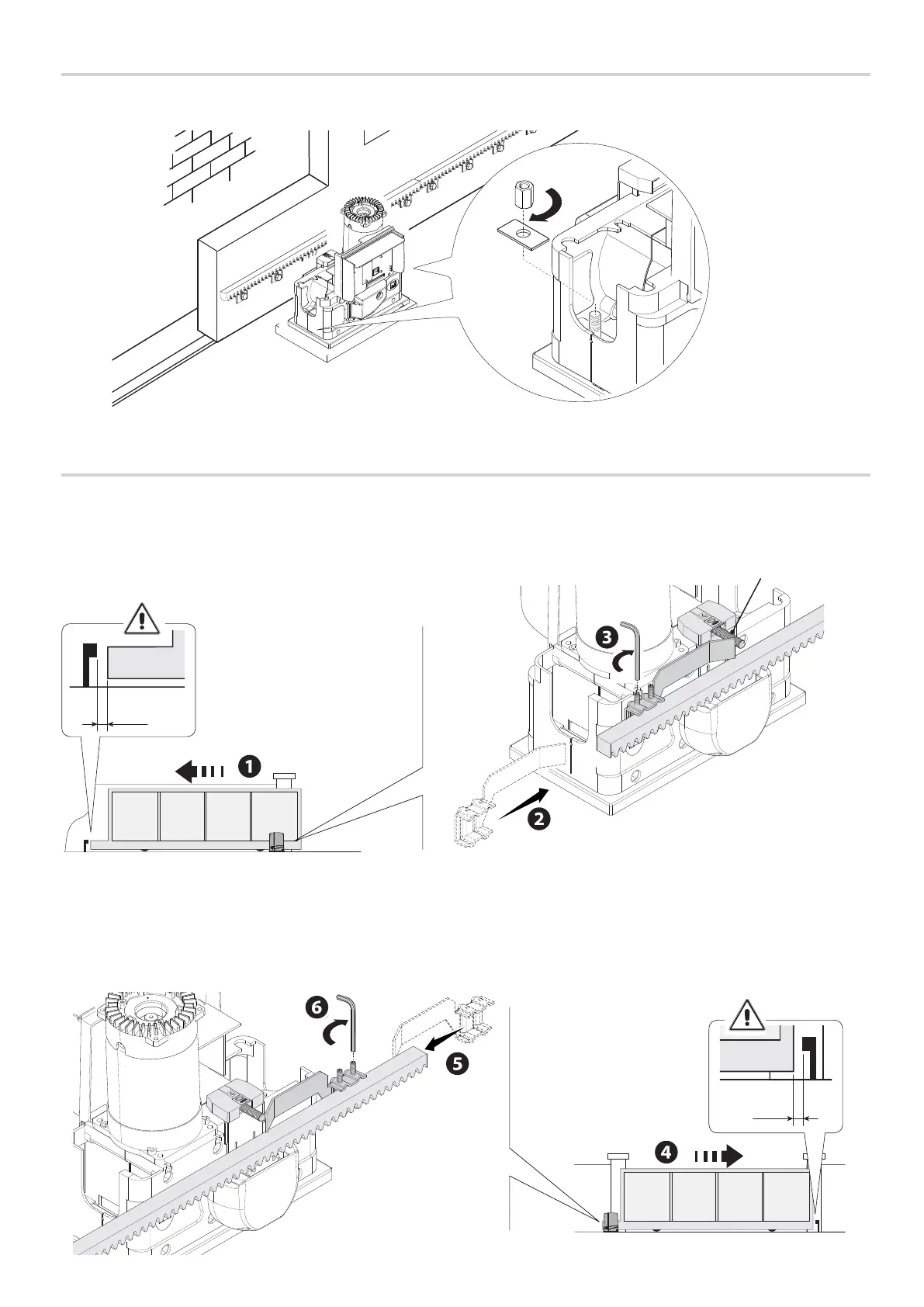

DETERMINAZIONE DEI PUNTI DI FINECORSA
In apertura:
- aprire il cancello ;
- infi lare l’aletta di fi necorsa di apertura sulla cremagliera fi no a far scattare il micro (molla) e fi ssarla con i grani .
In chiusura:
- chiudere il cancello ;
- infi lare l’aletta di fi necorsa di chiusura sulla cremagliera fi no a far scattare il micro (molla) e fi ssarla con i grani .
Molla
FISSAGGIO DEL MOTORIDUTTORE
Completata la regolazione, fissare il motoriduttore alla piastra con gli scontri e i dadi.
Pag. 13 - Manuale FA00442M04 - 12/2017 - © CAME S.p.A. - Istruzioni originali
