CAME BK Series User Manual

CAME
Pag. 8 - Manuale FA00442-IT - 12/2017 - © CAME S.p.A. - Traduzione delle istruzioni originali

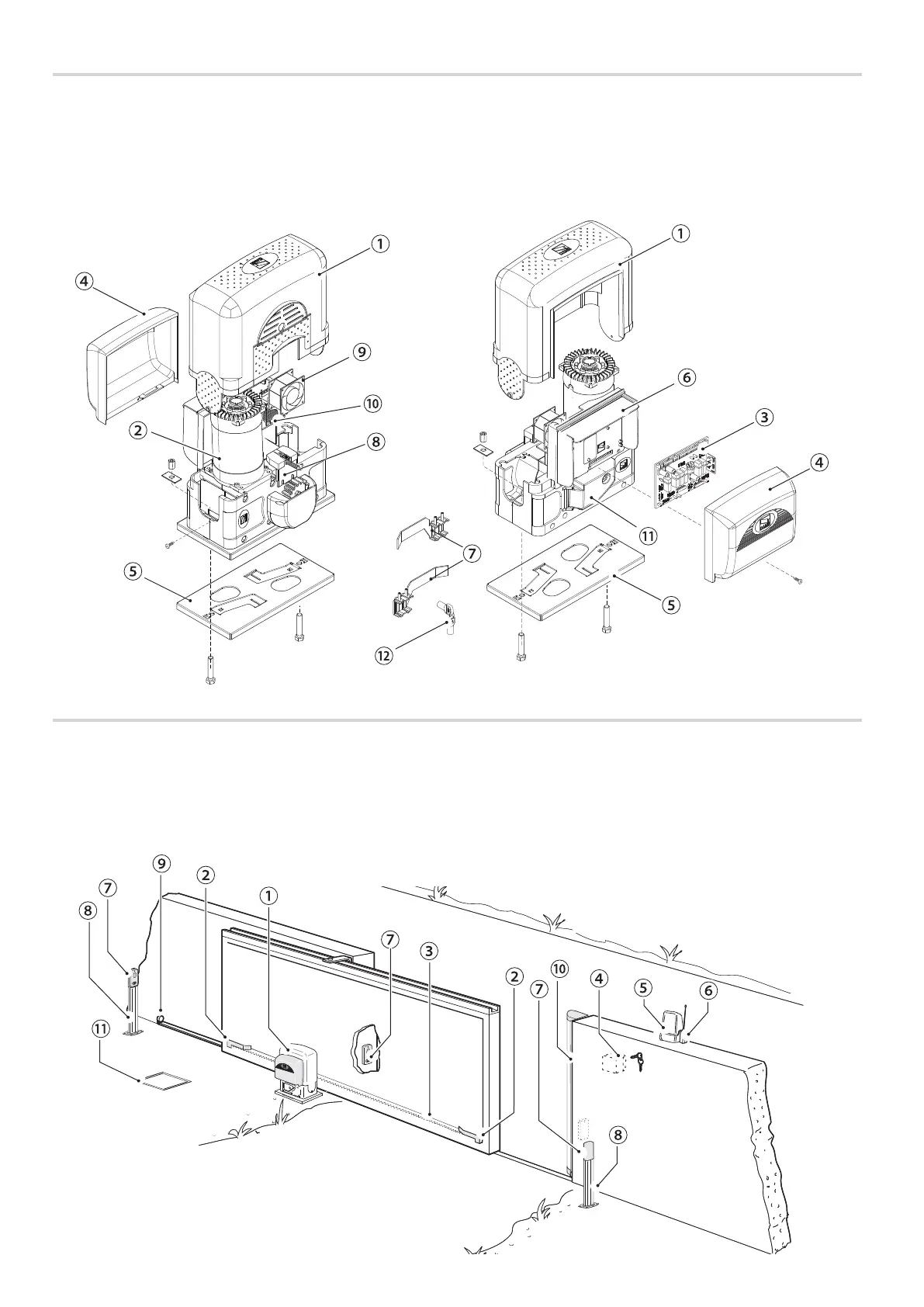

DESCRIZIONE DELLE PARTI
1. Coperchio
2. Motoriduttore
3. Scheda elettronica
4. Coperchio frontale
5. Piastra di fissaggio
6. Porta-scheda elettronica
7. Alette di finecorsa
8. Finecorsa meccanico
9. Ventola (serie BK-800)
10. Trasformatore
11. Sportello di sblocco
12. Chiave di sblocco
IMPIANTO TIPO
1. Automazione
2. Alette di finecorsa
3. Cremagliera
4. Selettore a chiave
5. Lampeggiatore
6. Antenna
7. Fotocellule
8. Colonnina per fotocellule
9. Battuta di arresto
10. Bordo sensibile
11. Pozzetto di derivazione
Pag. 8 - Manuale FA00442M04 - 12/2017 - © CAME S.p.A. -Istruzioni originali

CAME BK Series Specifications

General

Motor Voltage	230 V AC
Operating Temperature	-20°C to +55°C
Power Supply	230V AC
Motor Power	300W
Limit Switch Type	Mechanical
Safety Features	Obstacle detection
