Pag. 19 - Manuale FA00442-IT - 12/2017 - © CAME S.p.A. - Traduzione delle istruzioni originali
MENU FUNZIONI
Attenzione! La programmazione va effettuata con l’automazione ferma.
F1 Stop totale (1-2) OFF (default) / ON
Ingresso NC – Stop del cancello con esclusione dell’eventuale chiusura automatica; per riprendere il movimento, usare il dispositivo di comando. Il
dispositivo di sicurezza va inserito su (1-2).
F2 Ingresso (2-CX) OFF (default) / 1 = C1 / 2 = C2 / 3 = C3 / 4 = C4 / 7 = C7 / 8 = C8 / r7 = r7 / r8 = r8
Ingresso NC – Possibilità di associare: C1 = riapertura durante la chiusura per fotocellule, C2 = richiusura durante l’apertura per fotocellule, C3 =
stop parziale, C4 = attesa ostacolo, C7 = riapertura durante la chiusura per bordi sensibili (con contatto pulito), C8 = richiusura durante l’apertura
per bordi sensibili (con contatto pulito), r7 = riapertura durante la chiusura per bordi sensibili (con resistenza 8K2), r8 = richiusura durante l’apertura
per bordi sensibili (con resistenza 8K2).
 La funzione C3 (stop parziale) appare solo se viene attivata la funzione F 19 (Tempo chiusura automatica).
F3 Ingresso (2-CY) OFF (default) / 1 = C1 / 2 = C2 / 3 = C3 / 4 = C4 / 7 = C7 / 8 = C8 /
r7 = r7 / r8 = r8
Ingresso NC – Possibilità di associare: C1 = riapertura durante la chiusura per fotocellule, C2 = richiusura durante l’apertura per fotocellule, C3 =
stop parziale, C4 = attesa ostacolo, C7 = riapertura durante la chiusura per bordi sensibili (con contatto pulito), C8 = richiusura durante l’apertura
per bordi sensibili (con contatto pulito), r7 = riapertura durante la chiusura per bordi sensibili (con resistenza 8K2), r8 = richiusura durante l’apertura
per bordi sensibili (con resistenza 8K2).
 La funzione C3 (stop parziale) appare solo se viene attivata la funzione F 19 (Tempo chiusura automatica).
F5 Test sicurezza OFF (default) / 1 = CX / 2 = CY / 4 = CX+CY
Dopo ogni comando di apertura o di chiusura, la scheda verifi ca che le fotocellule funzionino correttamente.
 Per i dispositivi wireless, il test sicurezza è sempre attivo.

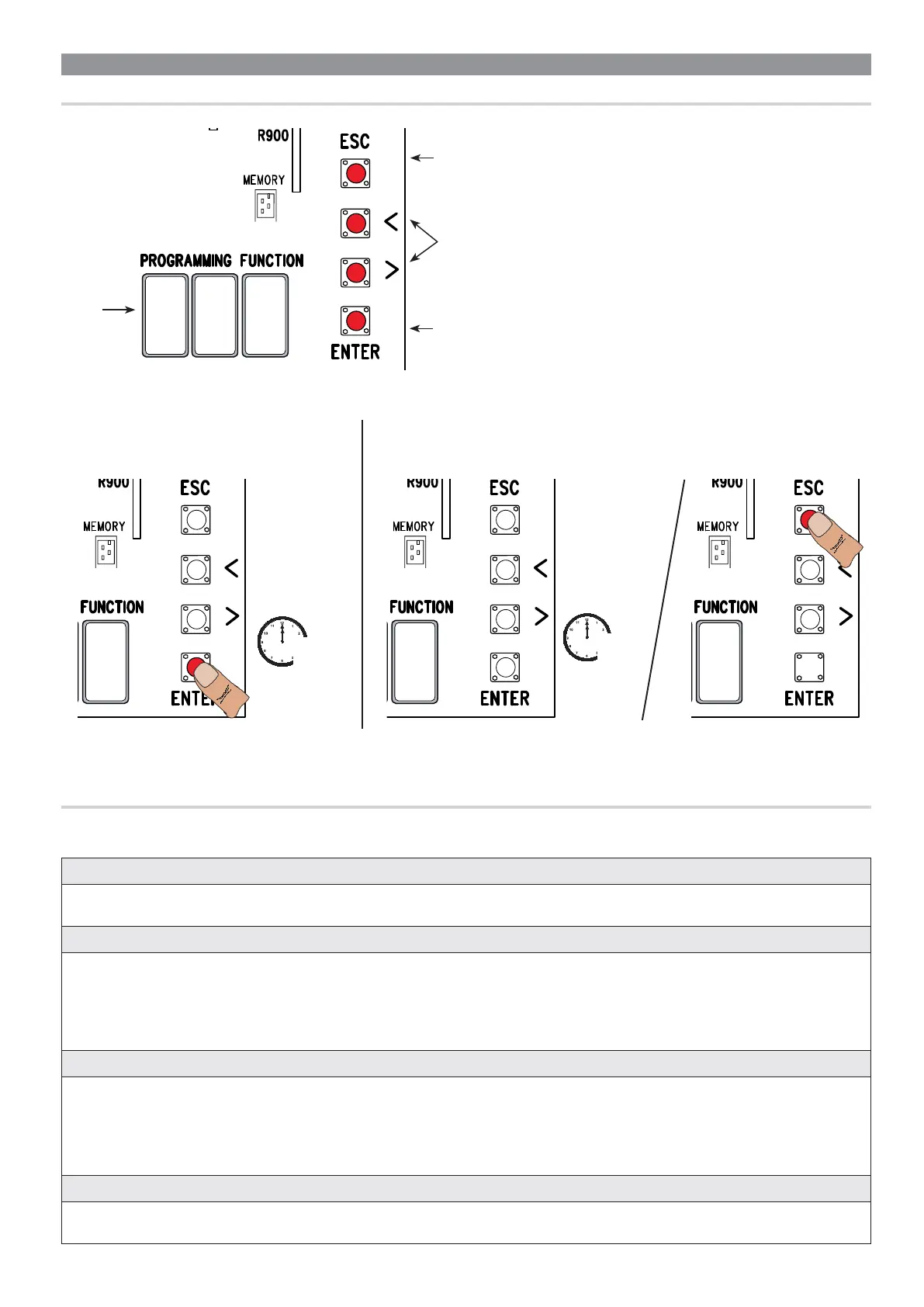

PROGRAMMAZIONE
DESCRIZIONE DEI COMANDI
Il tasto ENTER serve per:
- entrare nei menu;
- confermare e memorizzare il valore impostato.
Il tasto ESC serve per:
- uscire dai menu;
- annullare le modifiche;
- fermare il cancello (solo per operazioni di collaudo).
I tasti < > servono per:
- spostarsi da una voce di menu a un’altra;
- incrementare o decrementare un valore;
- aprire e chiudere il cancello (solo per operazioni di collaudo).
Display
 Per entrare nel menu, tenere premuto il
pulsante ENTER per almeno un secondo.
 Per uscire dal menu attendere 10 secondi o premere ESC.
Pag. 19 - Manuale FA00442M04 - 12/2017 - © CAME S.p.A. - Istruzioni originali

CAME BK Series Specifications

General

Motor Voltage	230 V AC
Operating Temperature	-20°C to +55°C
Power Supply	230V AC
Motor Power	300W
Limit Switch Type	Mechanical
Safety Features	Obstacle detection
