CAME BK Series User Manual

1
2
22
1
~ 20 mm
~ 20 mm
Page 13 - Manuel FA00442-FR - 12/2017 - © CAME S.p.A. - Traduction des instructions originales

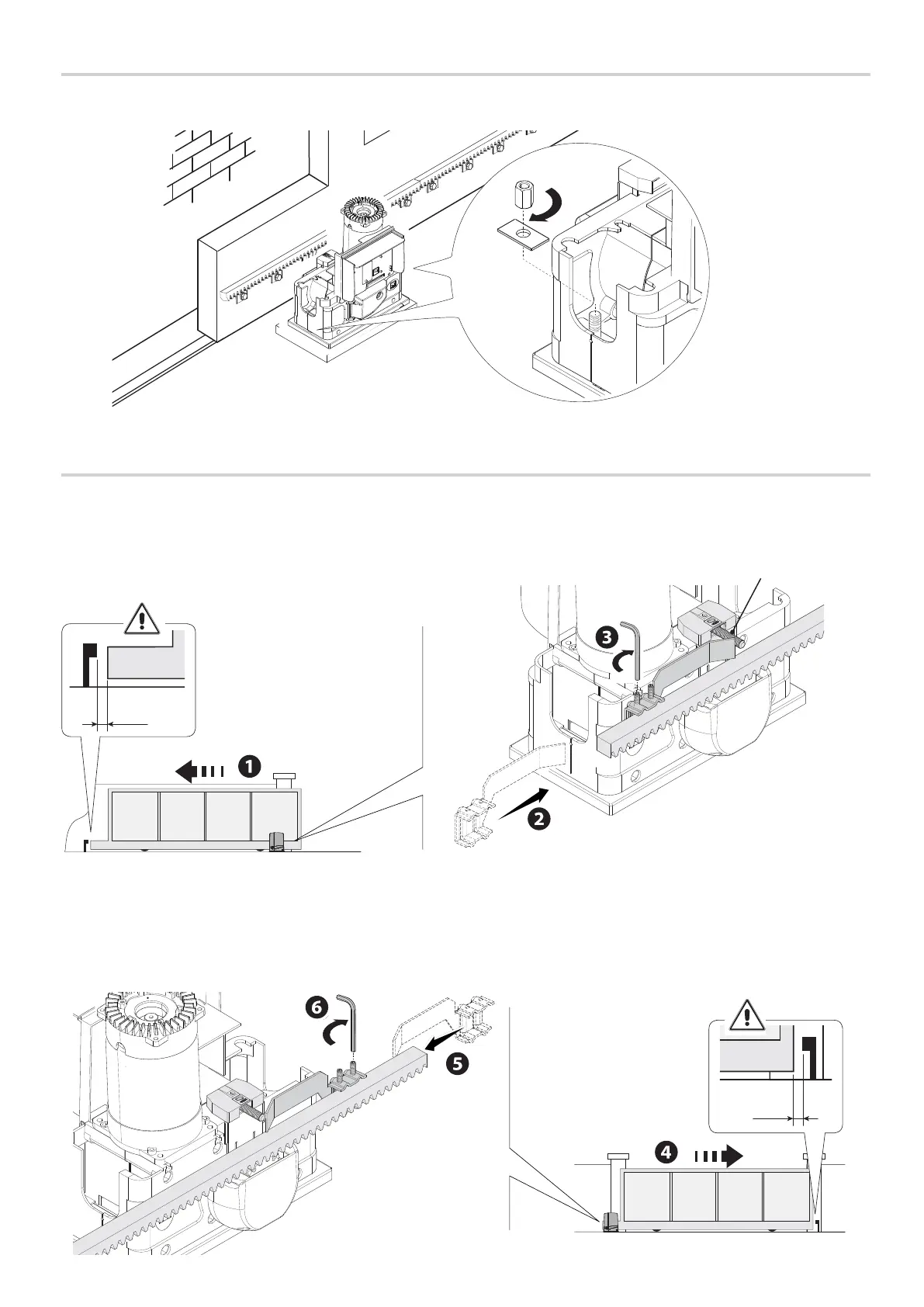

FIXATION DU MOTORÉDUCTEUR
Au terme du réglage, fixer le motoréducteur à la plaque à l'aide des butées et des écrous.
Ressort
En phase de fermeture :
- fermer le portail  ;
- enfi ler l'ailette de fi n de course de fermeture sur la crémaillère jusqu'au déclic du micro-interrupteur (ressort) et la fi xer à l'aide des goujons .
DÉTERMINATION DES POINTS DE FIN DE COURSE
En phase d'ouverture :
- ouvrir le portail  ;
- enfi ler l'ailette de fi n de course d'ouverture sur la crémaillère jusqu'au déclic du micro-interrupteur (ressort) et la fi xer à l'aide des goujons .

CAME BK Series Specifications

General

Motor Voltage	230 V AC
Operating Temperature	-20°C to +55°C
Power Supply	230V AC
Motor Power	300W
Limit Switch Type	Mechanical
Safety Features	Obstacle detection
