CAME BK Series User Manual

RX TX

./ # .#


RX TX
DIR DELTA-S
DELTA
10 11 TS 1 2 3 3P 4 5 7 CX CY 10 11 TS 1 2 3 3P 4 5 7 CX CY
RX TX

./ # .#


RX TX
DELTA
10 11 TS 1 2 3 3P 4 5 7 CX CY 10 11 TS 1 2 3 3P 4 5 7 CX CY
DIR DELTA-S
Page 17 - Manuel FA00442-FR - 12/2017 - © CAME S.p.A. - Traduction des instructions originales
DISPOSITIFS DE SÉCURITÉ

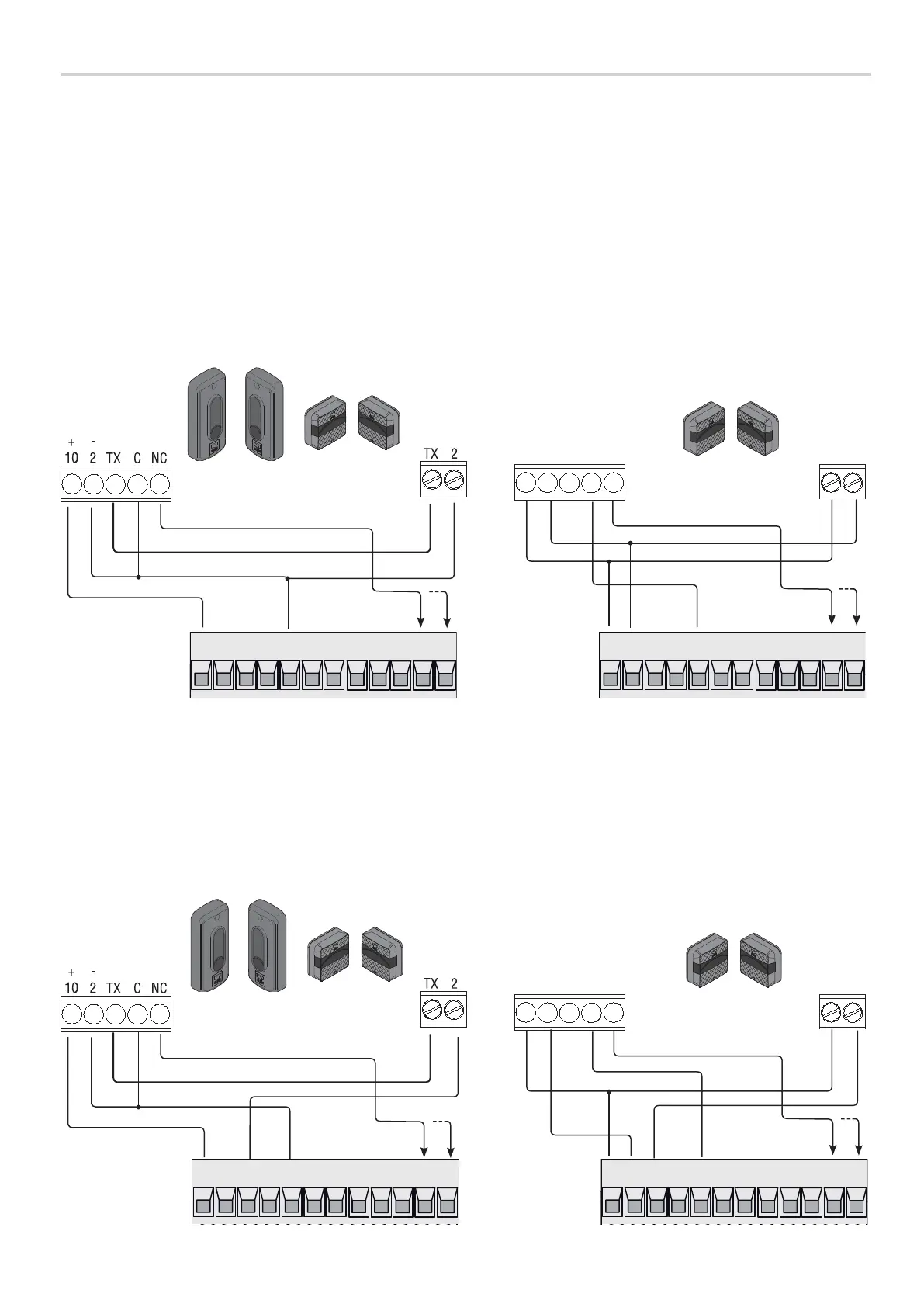

Photocellules
Configurer le contact CX ou CY
(NF), entrée pour dispositifs de sécurité type photocellules.
Voir fonctions F2 (entrée CX) ou F3 (entrée CY) dans :
- C1 réouverture durant la fermeture. Durant la phase de fermeture du portail, l'ouverture du contact provoque l'inversion du mouvement jusqu'à
ouverture totale du portail ;
- C2 refermeture durant l'ouverture. Durant la phase d'ouverture du portail, l'ouverture du contact provoque l'inversion du mouvement jusqu'à
fermeture totale du portail ;
- C3 arrêt partiel. Arrêt du portail en mouvement avec fermeture automatique (si la fonction de fermeture automatique a été activée) ;
- C4 attente obstacle. Arrêt du portail en mouvement avec reprise du mouvement après élimination de l'obstacle.
 En cas de non utilisation des contacts CX et CY, les désactiver durant la phase d'auto-apprentissage.
Photocellules en mode test sécurité
La carte contrôle l'efficacité des dispositifs de sécurité (ex. : photocellules) à chaque commande d'ouverture ou de fermeture.
Toute éventuelle anomalie désactive les commandes, quelles qu'elles soient, et l’écran affiche Er4.
Activer la fonction F5 depuis la programmation.

CAME BK Series Specifications

General

Motor Voltage	230 V AC
Operating Temperature	-20°C to +55°C
Power Supply	230V AC
Motor Power	300W
Limit Switch Type	Mechanical
Safety Features	Obstacle detection
