RIO-CELLRIO-EDGE RIO-LUX
RIO-CONN
RIO-CONN
RSE
A B GND
A B GND
UTP CAT 5
10 11 TS 1 2 3 3P 4 5 7 CX CY 10 11 TS 1 2 3 3P 4 5 7 CX CY
Page 18 - Manuel FA00442-FR - 12/2017 - © CAME S.p.A. - Traduction des instructions originales

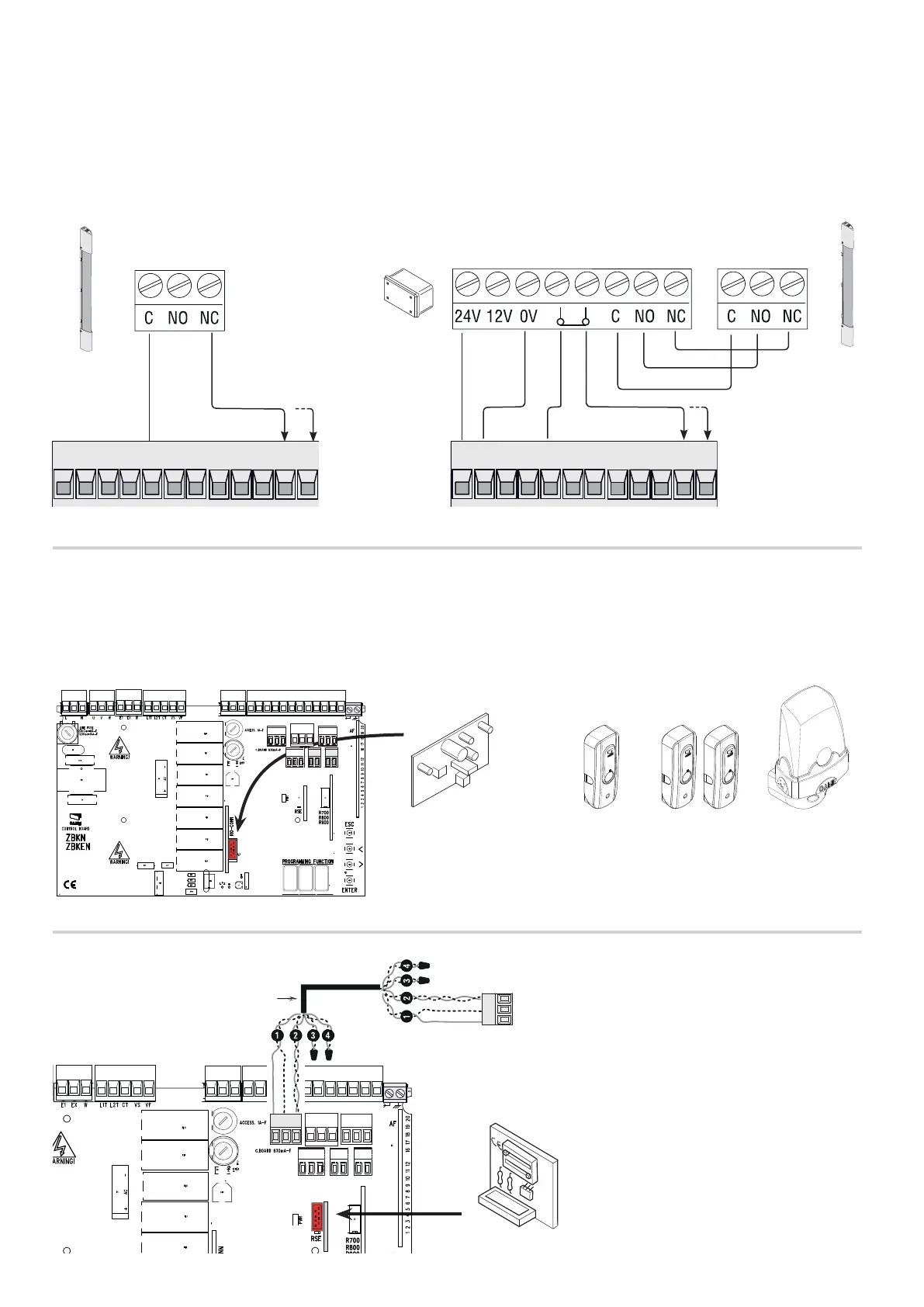

FONCTIONNEMENT VIS-À-VIS OU CRP (CAME REMOTE PROTOCOL)
DISPOSITIFS SANS FIL RIO
Insérer la carte RIO-CONN sur le connecteur dédié sur la carte électronique.
Confi gurer la fonction à associer au dispositif sans fi l (F65, F66, F67 et F68).
Confi gurer les accessoires sans fi l (RIO-EDGE, RIO-CELL et RIO-LUX) selon les instructions fournies dans le manuel de chaque accessoire.
Si les dispositifs ne sont pas confi gurés avec la carte RIO-CONN, l'écran a che l'erreur E18.
⚠
En cas de brouillages de radiofréquence au niveau de l'installation, le système sans fi l désactivera le fonctionnement normal de l'automatisme et
l'écran a chera l'erreur
E17.
Insérer la carte RSE.
ATTENTION ! Pour un fonctionnement correct, IL
EST OBLIGATOIRE, avant d'insérer la carte, DE
METTRE HORS TENSION et de déconnecter les
éventuelles batteries.
Connexion série RS485 via CRP (Came Remote Protocol) ou
pour le fonctionnement vis-à-vis (voir chapitre CONNEXION
ET FONCTIONNEMENT EN MODE VIS-À-VIS).
Bords sensibles
Configurer le contact CX ou CY (NF), entrée pour dispositifs de sécurité type bords sensibles.
Voir fonctions
F2 (entrée CX) ou F3 (entrée CY) dans :
- C7 (bords sensibles avec contact sec) ou r7 (bords sensibles avec résistance 8K2), réouverture durant la fermeture. Durant la phase de fermeture
du portail, l'ouverture du contact provoque l'inversion du mouvement jusqu'à ouverture totale du portail ;
- C8 (bords sensibles avec contact sec) ou r8 (bords sensibles avec résistance 8K2), refermeture durant l’ouverture. Durant la phase d'ouverture du
portail, l'ouverture du contact provoque l'inversion du mouvement jusqu'à fermeture totale du portail ;
En cas de non utilisation des contacts CX et CY, les désactiver durant la phase d'auto-apprentissage.
DFWN avec carte DFI pour le contrôle des
connexions
DFWN
