360
CAME
105
22 max.
182.5
142.5
325
170
255
106
15
Стр. 6 - Инструкция FA00442-RU - - 12/2017 - © CAME S.p.A. - Перевод оригинальных инструкций
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Этот символ обозначает раздел, требующий особого внимания.
⚠
Этот символ обозначает раздел, связанный с вопросами безопасности.
☞
Этот символ обозначает раздел, предназначенный для ознакомления конечного пользователя.
Все размеры приведены в мм, если не указано иное.
ОПИСАНИЕ
Автоматика, укомплектованная платой управления и механическими концевыми выключателями, для откатных ворот массой до
2200 кг.
НАЗНАЧЕНИЕ
Привод предназначен для автоматизации откатных ворот, установленных на жилых и промышленных объектах.
Запрещается использовать устройство не по назначению и устанавливать его методами, отличными от описанных в настоящей
инструкции.
ОГРАНИЧЕНИЯ В ИСПОЛЬЗОВАНИИ
Модель BK-800 BK-1200 / 1210 BK-1800 / 1810 BK-2200 / 2210
Относительная стандартная длина* подвижной части (м) 10
Максимальная масса подвижной части (кг) 800 1.200 1.800 2.200
Модуль шестерни 4 4 4 6
*При использовании с воротами нестандартных размеров смотрите следующие графики.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель BK-800 BK-1200 BK-1800 BK-2200 BK-1210 BK-1810 BK-2210
Класс защиты (IP) 44
Напряжение электропитания(В, 50/60 Гц) ~230 ~120
Напряжение питания двигателя (В, 50/60 Гц) ~230 ~120
Потребление в режиме ожидания (Вт) 5
Потребление в режиме ожидания с модулем
RGP1 (Вт)
0,5 -
Мощность (Вт) 520 380 480 580 310 440 500
Толкающее усилие (Н) 800 850 1150 1500 850 1100 1400
Рабочая скорость (м/мин) 10,5
Диапазон рабочих температур(°C) -20 ÷ +55
Конденсатор (мкФ) 22 25 31,5 35 100 140 160
Класс устройства I
Термозащита двигателя (°C) 150
Масса (кг) 21 18 19,5 21 18 19,5 21

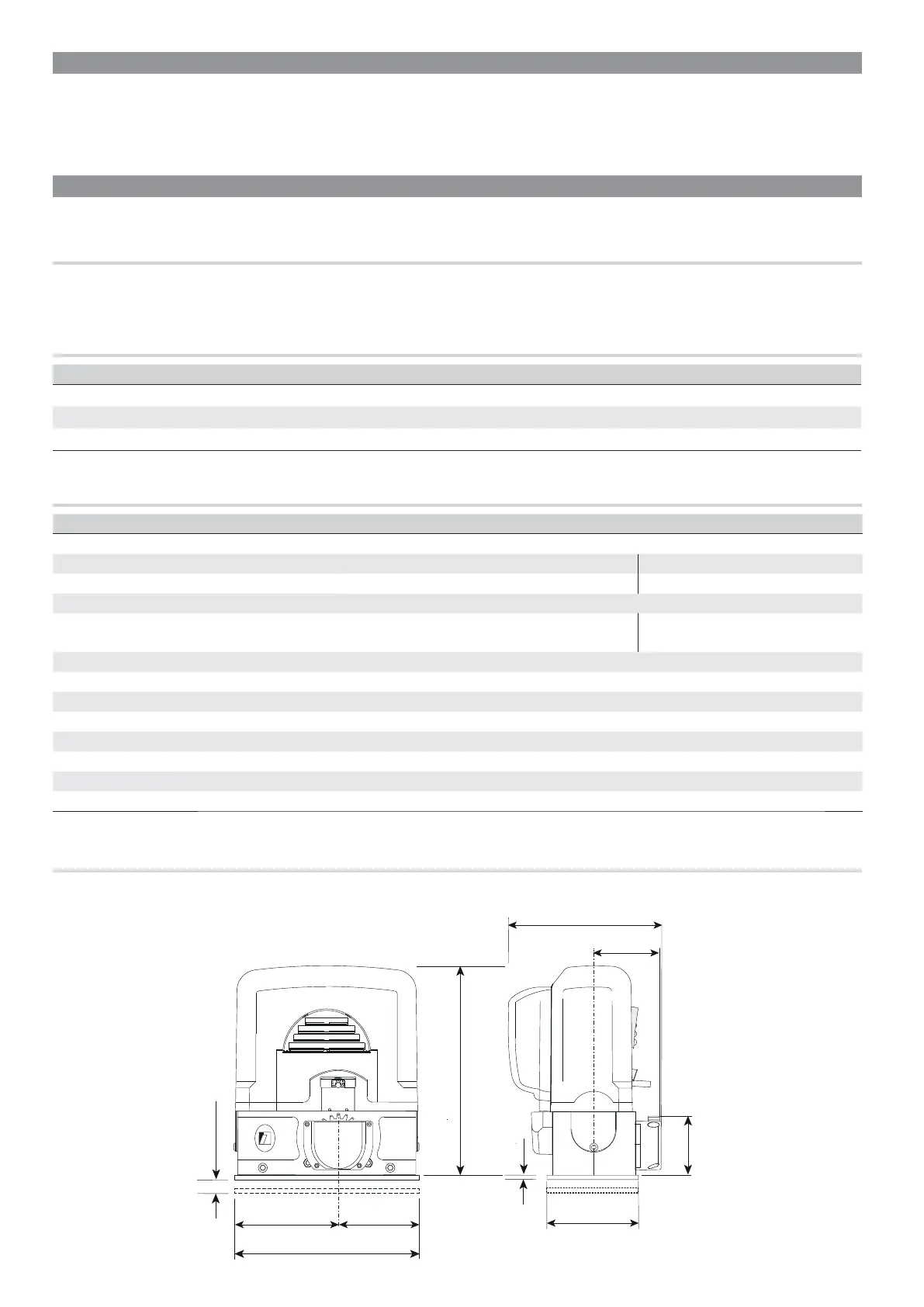

ГАБАРИТНЫЕ РАЗМЕРЫ
