CAME
Page 8 - Manuel FA00442-FR - 12/2017 - © CAME S.p.A. - Traduction des instructions originales

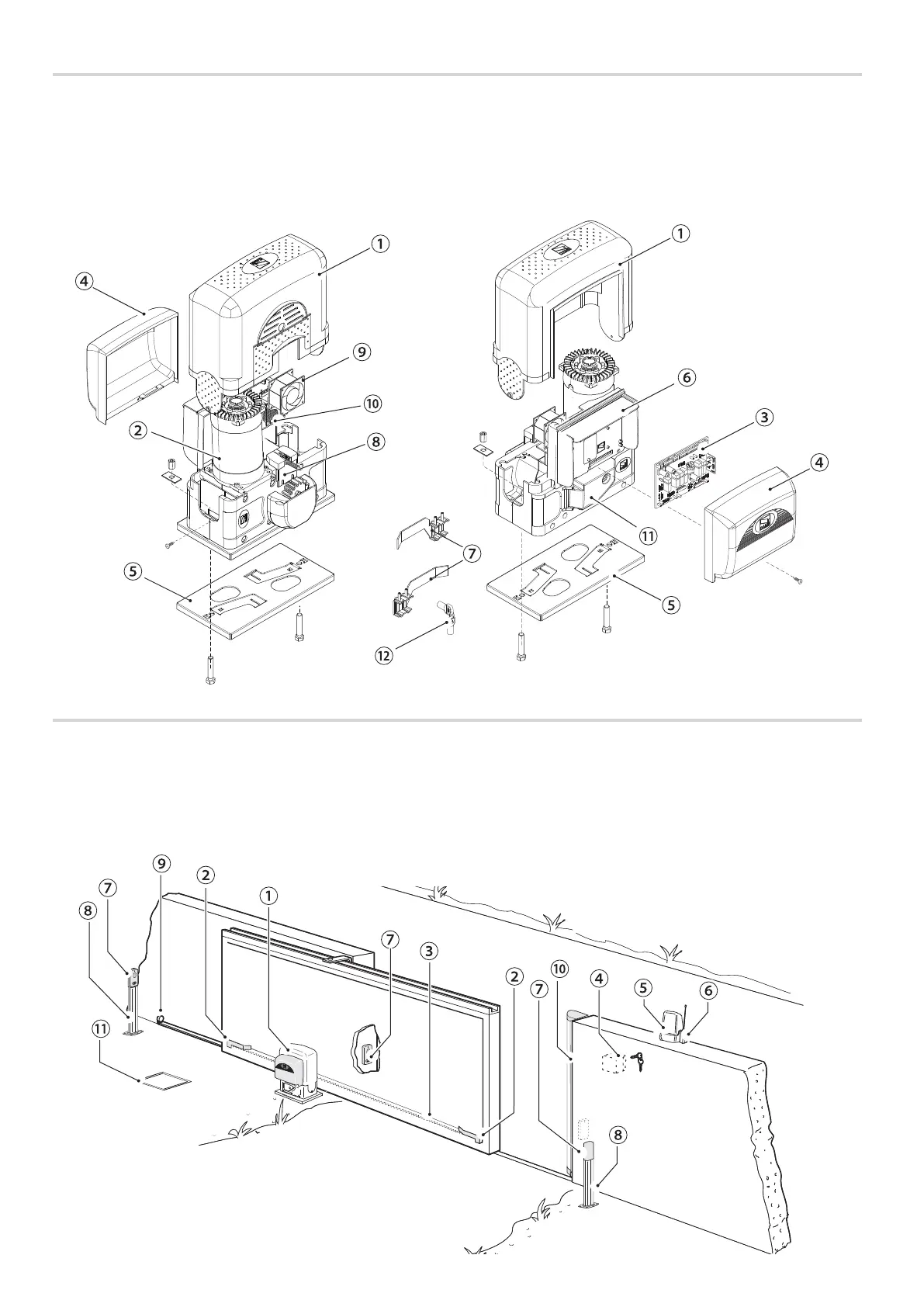

INSTALLATION STANDARD
1. Automatisme
2. Ailettes de fin de course
3. Crémaillère
4. Sélecteur à clé
5. Clignotant
6. Antenne
7. Photocellules
8. Colonne pour photocellules
9. Butée d'arrêt
10. Bord sensible
11. Boîtier de dérivation
DESCRIPTION DES PARTIES
1. Couvercle
2. Motoréducteur
3. Carte électronique
4. Couvercle frontal
5. Plaque de fixation
6. Support carte électronique
7. Ailettes de fin de course
8. Fin de course mécanique
9. Ventilateur (série BK-800)
10. Transformateur
11. Volet de déblocage
12. Clé de déblocage

Table of Contents

Other manuals for CAME BK Series

Questions and Answers:

Question and Answer IconNeed help?

Do you have a question about the CAME BK Series and is the answer not in the manual?

CAME BK Series Specifications

General IconGeneral
Motor Voltage230 V AC
Operating Temperature-20°C to +55°C
Power Supply230V AC
Motor Power300W
Limit Switch TypeMechanical
Safety FeaturesObstacle detection
