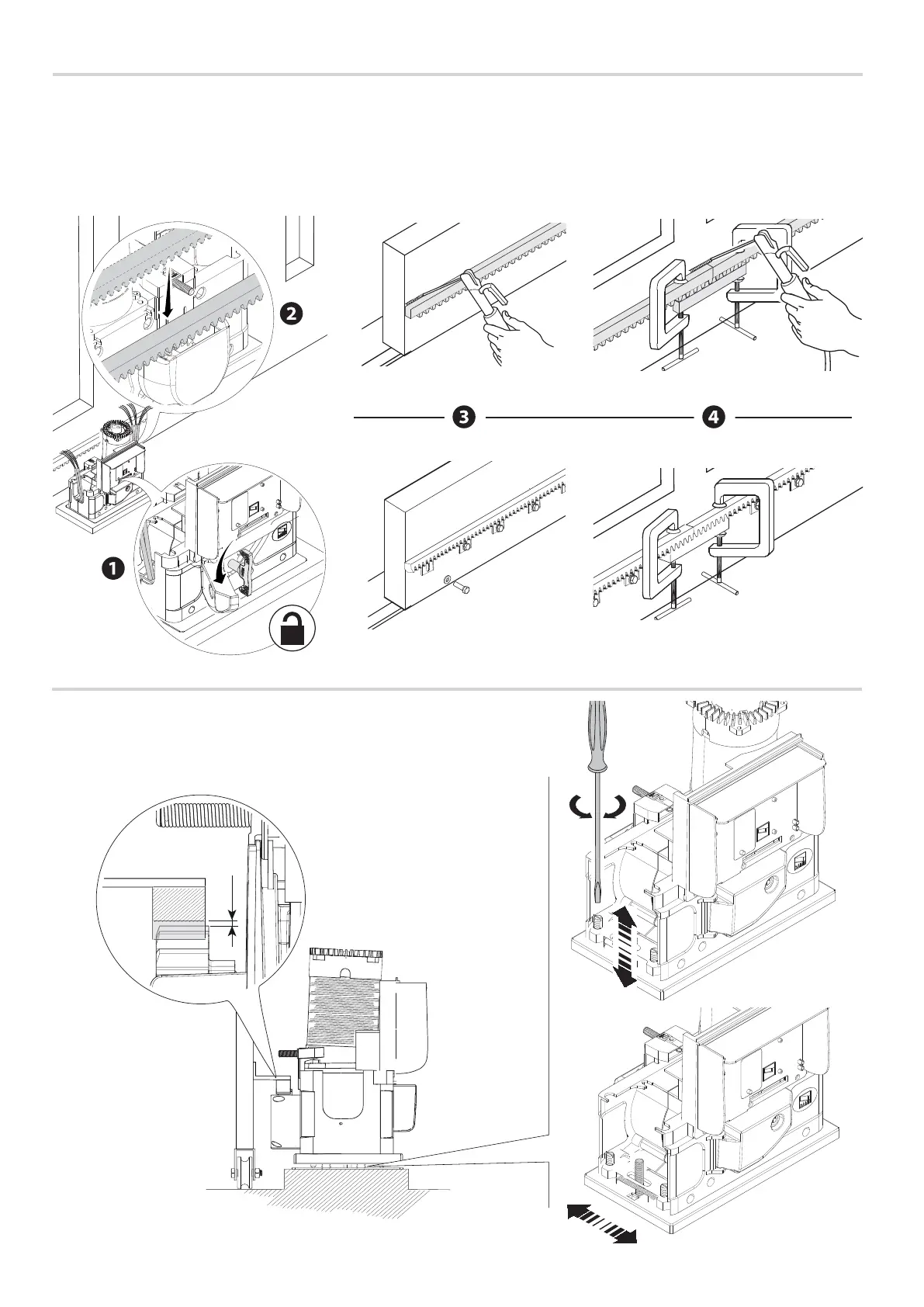

FISSAGGIO DELLA CREMAGLIERA

Se la cremagliera c’è già, procedere direttamente alla regolazione della distanza di accoppiamento pignone-cremagliera, altrimenti procedere
con il fissaggio:
- sbloccare il motoriduttore (vedi capitolo SBLOCCO MOTORIDUTTORE) ❶;
- appoggiare la cremagliera sopra il pignone del motoriduttore ❷;
- saldare o fissare la cremagliera al cancello in tutta la sua lunghezza ❸.
Per assemblare i moduli della cremagliera, utilizzarne un pezzo di scarto appoggiandolo sotto il punto di giuntura e bloccandolo con due morsetti
❹.
REGOLAZIONE ACCOPPIAMENTO PIGNONE-CREMAGLIERA
Aprire e chiudere il cancello manualmente e registrare la distanza dell’accoppiamento
pignone-cremagliera con i piedini filettati (regolazione verticale) e le asole (regolazione
orizzontale). Questo permette di evitare che il peso del cancello gravi sull’automazione.
