CAME BK Series User Manual

2
1
50
UNI 5739
12 X 70
M12
84
105
Page 10 - Manuel FA00442-FR - 12/2017 - © CAME S.p.A. - Traduction des instructions originales
Remplir le coffrage de ciment, la plaque doit être parfaitement nivelée et avec le filet des vis totalement en surface.
Attendre que le tout se solidifie pendant au moins 24 heures.
Enlever le coffrage et remplir de terre le trou autour du bloc de ciment.
En présence de la crémaillère, positionner la plaque de fixation en respectant les dimensions indiquées sur le dessin.
Attention ! Les tuyaux doivent passer à travers les trous prévus.

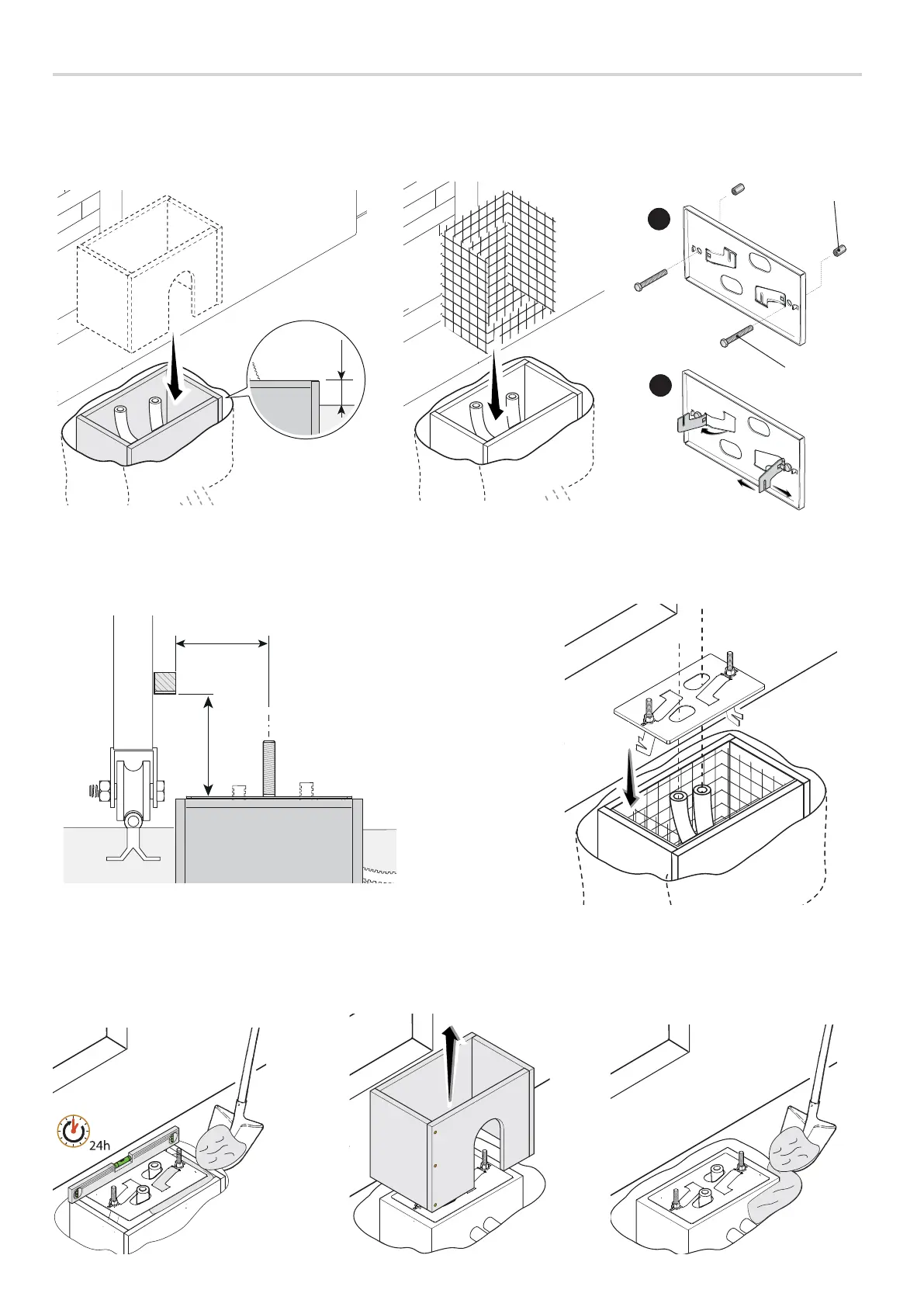

POSE DE LA PLAQUE DE FIXATION
Préparer un coffrage plus grand que la plaque de fixation et l'introduire dans le trou. Le coffrage doit dépasser de 50 mm du sol.
Insérer une grille en fer dans la tourelle pour armer le ciment.
Introduire les vis dans la plaque de fixation et les bloquer à l'aide des écrous. Extraire les agrafes préformées à l'aide d'un tournevis ou d'une pince.

CAME BK Series Specifications

General

Motor Voltage	230 V AC
Operating Temperature	-20°C to +55°C
Power Supply	230V AC
Motor Power	300W
Limit Switch Type	Mechanical
Safety Features	Obstacle detection
