CAME BK Series User Manual

U V W
FC FA F
E1 EX W
CAME
10 11 TS 1 2 3 3P 4 5
L N
L1T L2T CT VS VF
24V 0
10 11
0
17
24
FR
1
2
3
4
SP
0
Pag. 15 - Manuale FA00442-IT - 12/2017 - © CAME S.p.A. - Traduzione delle istruzioni originali
NC
COM
NC
COM

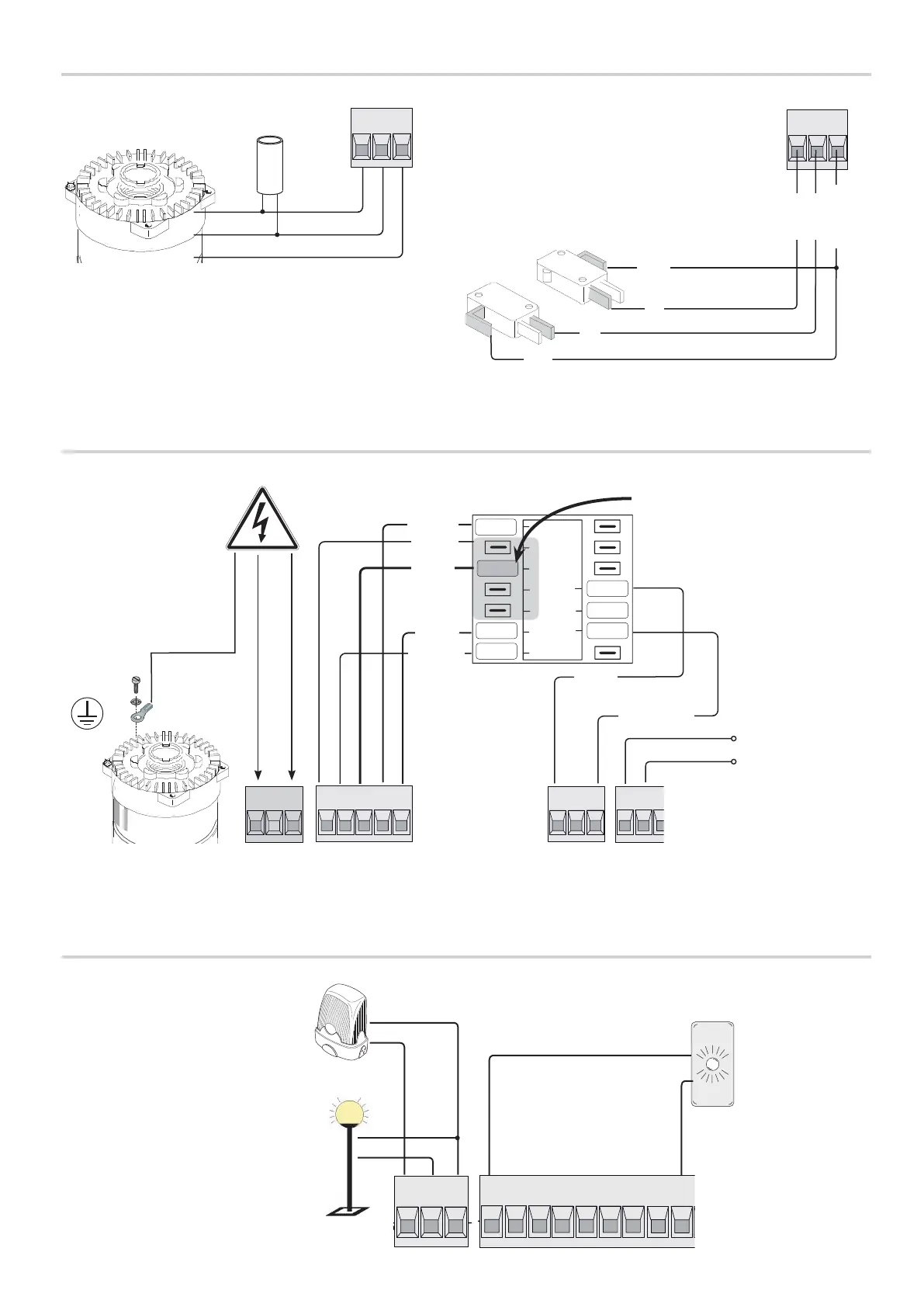

ALIMENTAZIONE
120 / 230 V AC 50/60 Hz
Rosso
Bianco
Nero
Grigio
Marrone
Blu
Arancione
 Per variare la coppia motore,
spostare il faston indicato su una delle
4 posizioni; da 1 (min) a 4 (max).
Uscita alimentazione
accessori 24 V AC -
max 20 W.
Uscita collegamento lampada supplementare
(portata contatto: 230 V - 60 W max).
Vedi funzione F18.
Uscita segnalazione
cancello aperto
(portata contatto
24 V AC - 3 W max).
Vedi funzione F10.
Motoriduttore 230V (AC) Condensatore
ARANCIONE
ROSSO
BIANCO
Microinterruttore di
fi necorsa in chiusura
DISPOSITIVI DI SEGNALAZIONE
Uscita collegamento lampeggiatore
(portata contatto: 230 V AC - 25 W max).
COLLEGAMENTO DI FABBRICA
Microinterruttore di
fi necorsa in apertura
Pag. 15 - Manuale FA00442M04 - 12/2017 - © CAME S.p.A. - Istruzioni originali

CAME BK Series Specifications

General

Motor Voltage	230 V AC
Operating Temperature	-20°C to +55°C
Power Supply	230V AC
Motor Power	300W
Limit Switch Type	Mechanical
Safety Features	Obstacle detection
