CAME BK Series User Manual

360
CAME
105
22 max.
182.5
142.5
325
170
255
106
15
Pag. 6 - Manuale FA00442-IT - 12/2017 - © CAME S.p.A. - Traduzione delle istruzioni originali
LEGENDA
 Questo simbolo indica parti da leggere con attenzione.
⚠
Questo simbolo indica parti riguardanti la sicurezza.
☞
Questo simbolo indica cosa comunicare all’utente.
Le misure, se non diversamente indicato, sono in millimetri.
DESCRIZIONE
Automazione completa di scheda elettronica e finecorsa meccanici per cancelli scorrevoli fino a 2.200 kg.
DESTINAZIONE D’USO
L’automazione è stata progettata per motorizzare cancelli scorrevoli per uso condominiale o industriale.
Ogni installazione e uso difformi da quanto indicato nel seguente manuale sono da considerarsi vietate.
TIPOLOGIA D’IMPIEGO
Modello BK-800 BK-1200 / 1210 BK-1800 / 1810 BK-2200 / 2210
Lunghezza standard di riferimento* parte scorrevole (m) 10
Peso massimo parte scorrevole (kg) 800 1.200 1.800 2.200
Modulo pignone 4 4 4 6
* Per applicazioni con misure diverse dalla standard, vedere i grafi ci successivi.
DATI TECNICI
Modello BK-800 BK-1200 BK-1800 BK-2200 BK-1210 BK-1810 BK-2210
Grado di protezione (IP) 44
Alimentazione (V - 50/60 Hz) 230 AC 120 AC
Alimentazione motore (V - 50/60 Hz) 230 AC 120 AC
Consumo in stand-by (W) 5
Consumo in stand-by con modulo RGP1 (W) 0,5 -
Potenza (W) 520 380 480 580 310 440 500
Spinta (N) 800 850 1150 1500 850 1100 1400
Velocità di apertura (m/min) 10,5
Temperatura di esercizio (°C) -20 ÷ +55
Condensatore (μF) 22 25 31,5 35 100 140 160
Classe dell’apparecchio I
Termoprotezione motore (°C) 150
Peso (kg) 21 18 19,5 21 18 19,5 21

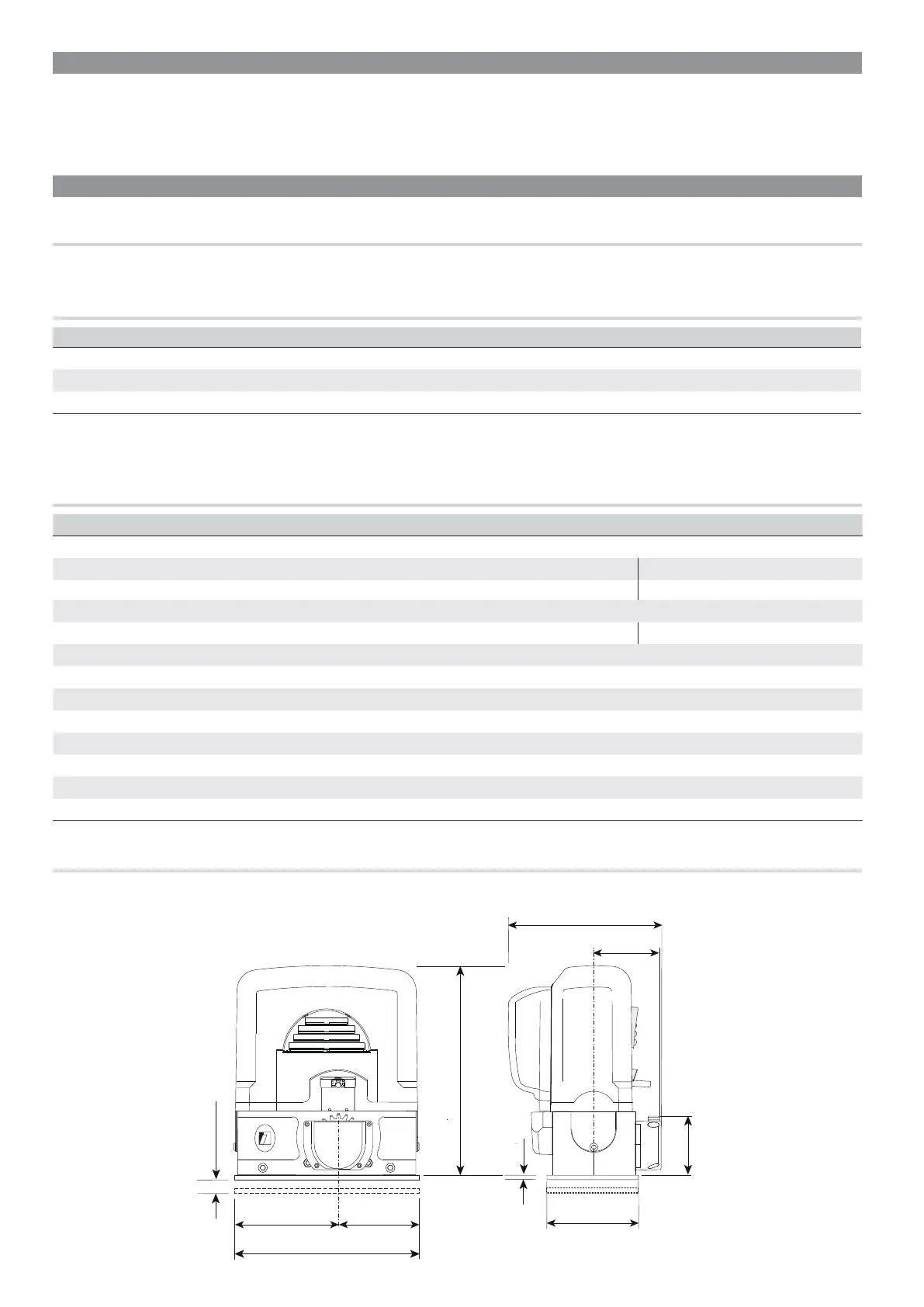

DIMENSIONI
Pag. 6 - Manuale FA00442M04 - 12/2017 - © CAME S.p.A. -Istruzioni originali

CAME BK Series Specifications

General

Motor Voltage	230 V AC
Operating Temperature	-20°C to +55°C
Power Supply	230V AC
Motor Power	300W
Limit Switch Type	Mechanical
Safety Features	Obstacle detection
