CAME BK Series

U V W
FC FA F
E1 EX W
CAME
10 11 TS 1 2 3 3P 4 5
L N
L1T L2T CT VS VF
24V 0
10 11
0
17
24
FR
1
2
3
4
SP
0
Стр. 15 - Инструкция FA00442-RU - - 12/2017 - © CAME S.p.A. - Перевод оригинальных инструкций
Концевой микровы-
ключатель открывания

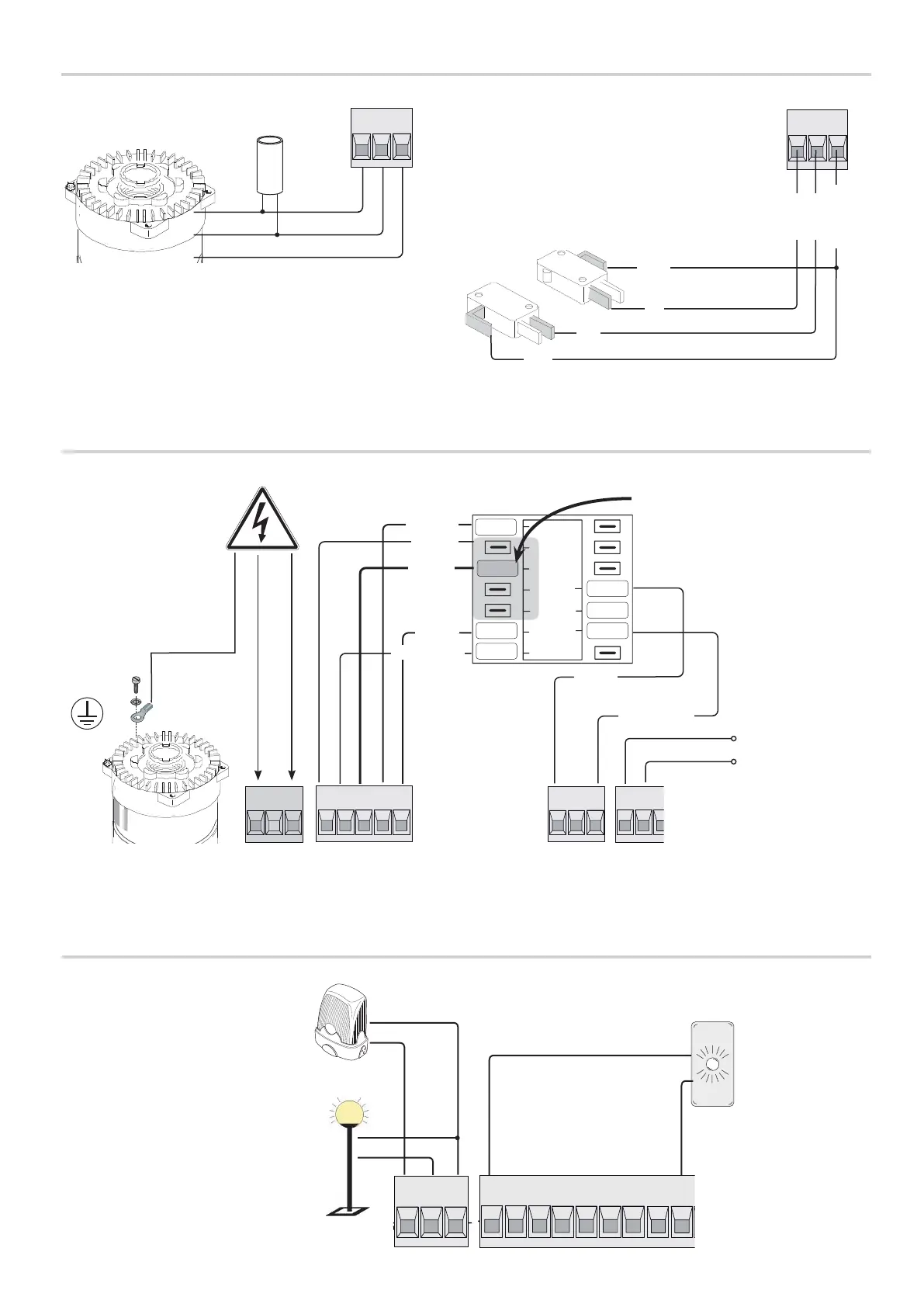

ЗАВОДСКИЕ ПОДКЛЮЧЕНИЯ
Сигнальная лампа (макс. нагрузка:
~230В, 25 Вт).
УСТРОЙСТВА СИГНАЛИЗАЦИИ
Концевой микровыклю-
чатель закрывания
БЕЛЫЙ
КРАСНЫЙ
ОРАНЖЕВЫЙ
КонденсаторМотор-редуктор ~230 В
Сигнализация
«Ворота открыты»
(макс. нагрузка:
~24В, макс. 3 Вт).
См. функцию
F10.
Контакты подключения дополнительной
лампы (макс. нагрузка: ~230 В, 60 Вт).
См. функцию F18.
Контакты
электропитания
аксессуаров ~24В,
20Вт (макс.).
 Для изменения усилия
привода установите указанную
клемму в одно из 4 положений:
1 — минимальное усилие, 4 —
максимальное усилие.
Оранжевый
Синий
Коричневый
Серый
Черный
Белый
Красный
~120/230 В, 50/60 Гц
ЭЛЕКТРОПИТАНИЕ
COM
Н.З.
COM
Н.З.
