N.B. Qualora i cavi abbiano lunghezza diversa rispetto a quanto previsto in tabella, si determini la sezione dei cavi sulla base
dell’effettivo assorbimento dei dispositivi collegati e secondo le prescrizioni indicate dalla normativa CEI EN 60204-1.
Per i collegamenti che prevedano più carichi sulla stessa linea (sequenziali), il dimensionamento a tabella deve essere riconsiderato
sulla base degli assorbimenti e delle distanze effettivi. Per i collegamenti di prodotti non contemplati in questo manuale fa fede la
documentazione allegata ai prodotti stessi.

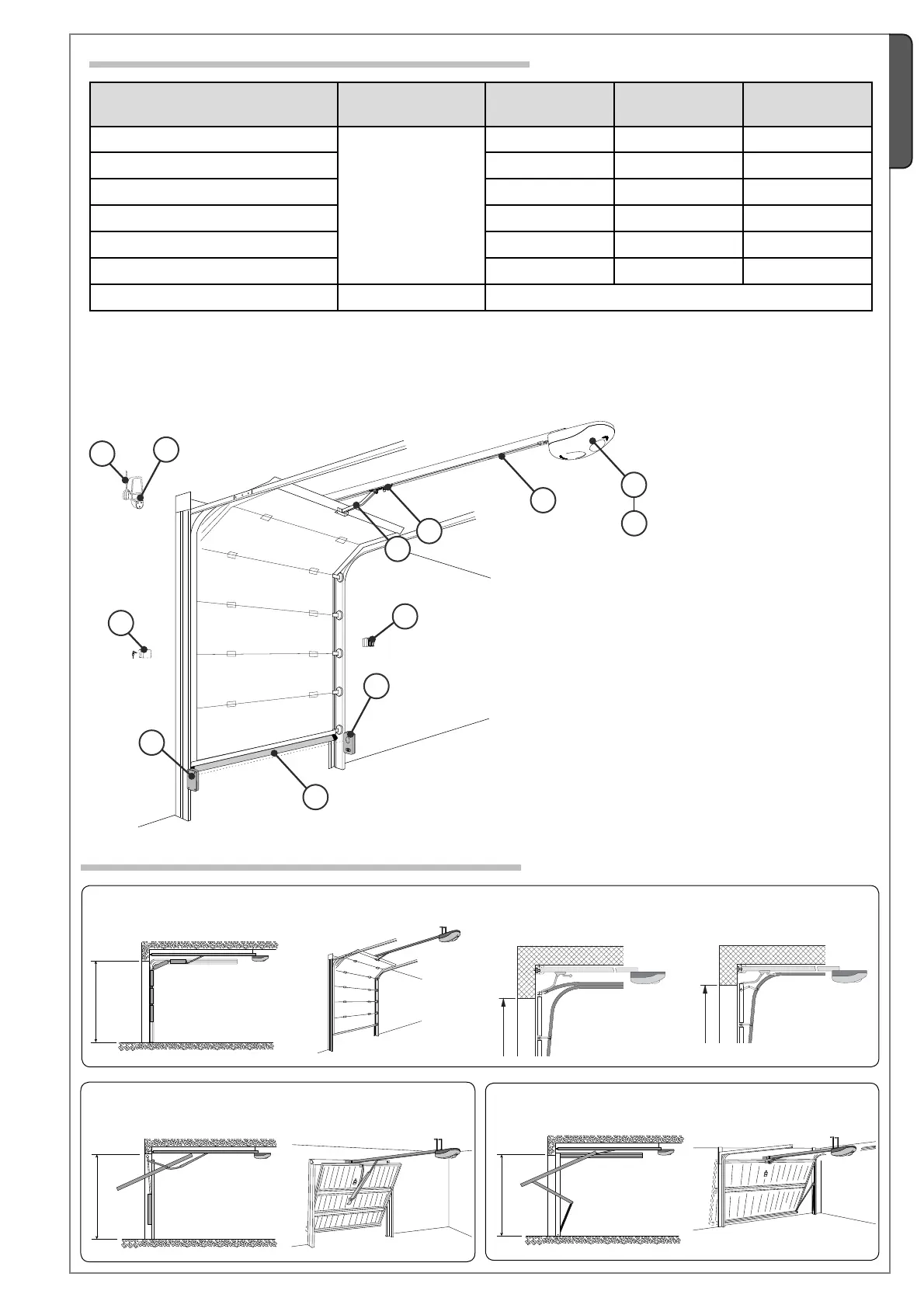

5.3 Tipo cavi e spessori minimi
1 - Gruppo motoriduttore
2 - Quadro comando incorporato con ricevitore radio
3 - Barra di scorrimento
4 - Dispositivo di sblocco
5 - Braccio di trasmissione standar
6 - Selettore a chiave
7 - Lampeggiatore di movimento
8 - Antenna di ricezione
9 - Fotocellule di sicurezza
10 - Pulsantiera da interno
11 - Bordo sensibile
5.4 Esempi di applicazione
* porta sezionale a singola guida * porta sezionale a doppia guida
PORTA BASCULANTE A CONTRAPPESI, DEBORDANTE A PARZIALE
RIENTRANZA
PORTA BASCULANTE A MOLLE, DEBORDANTE A TOTALE RIENTRANZA
PORTA SEZIONALE
Collegamento Tipo cavo
Lunghezza cavo
1 < 10 m
Lunghezza cavo
10 < 20 m
Lunghezza cavo
20 < 30 m
Alimentazione
FROR CEI 20-22
CEI EN 50267-2-1
3G x 1,5 mm
2
3G x 1,5 mm
2
3G x 2,5 mm
2
Lampeggiatore 2 x 1,5 mm
2
2 x 1,5 mm
2
2 x 1,5 mm
2
Trasmettitori fotocellule 2 x 0,5 mm
2
2 x 0.5 mm
2
2 x 0,5 mm
2
Ricevitori fotocellule 4 x 0,5 mm
2
4 x 0,5 mm
2
4 x 0,5 mm
2
Alimentazione accessori 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 1 mm
2
Dispositivi di comando e di sicurezza 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Collegamento antenna RG58 max. 10 m
