Pag.
6 - Codice manuale:
119ES 87 ver.
2 01/2013 © CAME cancelli automatici s.p.a. - I dati e le informazioni indicate in questo manuale sono da ritenersi suscettibili di modifica in qualsiasi momento e senza obbligo di preavviso da parte di CAME cancelli automatici s.p.a.
ITALIANO
Le seguenti illustrazioni sono solo esempi, in quanto lo spazio per il fissaggio dell’automazione e degli accessori varia a seconda
degli ingombri. Spetta quindi all’installatore scegliere la soluzione più adatta.

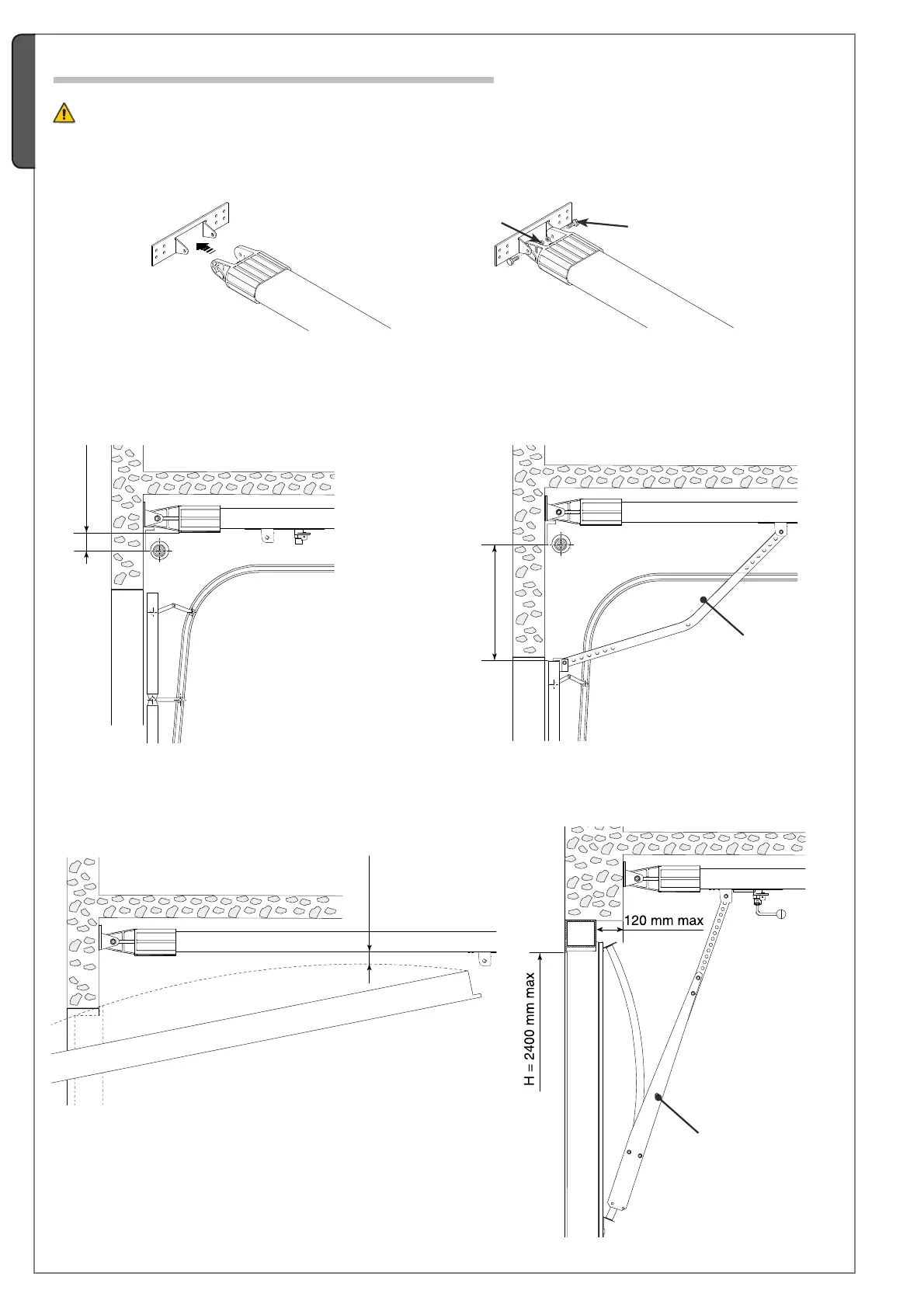

1) Fissare la sta a al dispositivo di tensionamento della guida di trasmissione con le viti e i dadi in dotazione.
5.5 Predisposizione della guida di trasmissione
2) Posizionare la guida di scorrimento nel seguente modo:
- per porte sezionali sopra l’ingombro della sta a del palo-molla.
N.B.: se la distanza tra il palo-molla e la parte superiore della porta è compresa tra 300 e 600 mm, utilizzare il braccio V122 (vedi la
documentazione tecnica allegata);
- per porte basculanti tra i 10 e i 20 mm dal punto più alto della curva di scorrimento dell’anta.
N.B.: per porte basculanti a contrappesi debordanti a parziale rientranza, utilizzare il braccio V201 (vedi la documentazione tecnica
allegata).
