H - 100mm
H
Стр.
5
5 -
Код руководства:
119ES87
119ES 87 вер.
2.0
2.0 01/2013
© CAME Cancelli Automatici S.p.A. Компания CAME CANCELLI AUTOMATICI S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.
РУССКИЙ
Важное примечание: если длина кабеля отличается от приведенной в таблице, его сечение определяется на основании
реального потребления тока подключенными устройствами и в соответствии с указаниями, содержащимися в нормативе
CEI EN 60204-1.
Для последовательных подключений, предусматривающих большую нагрузку на тот же участок цепи, значения в таблице
должны быть пересмотрены с учетом реальных показателей потребления и фактических расстояний. При подключении
устройств, не рассматриваемых в данной инструкции, следует руководствоваться технической документацией на
соответствующее изделие.

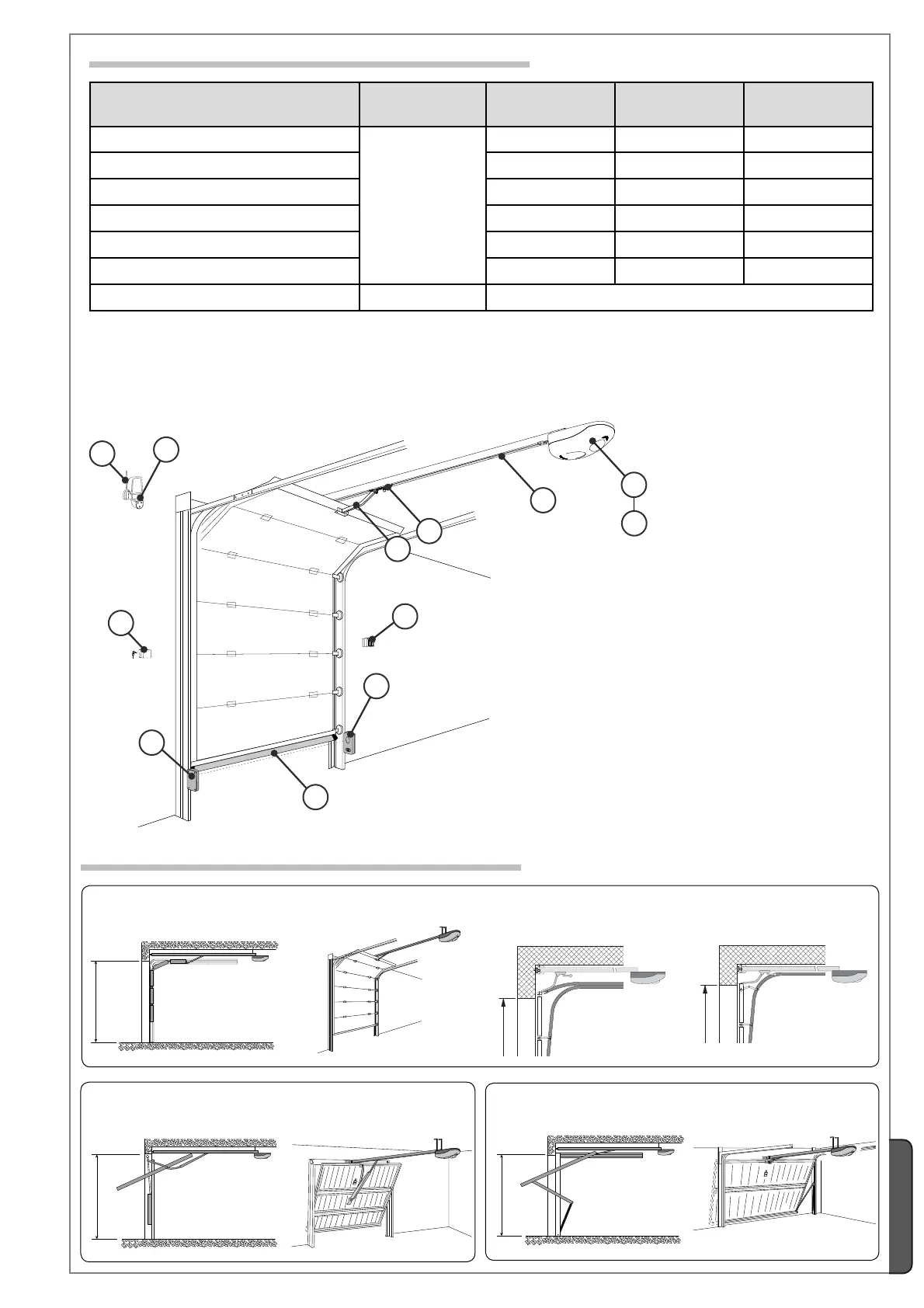

5.3 Тип и сечение кабелей
1. Привод
2. Блок управления с радиоприемником
3. Направляющий профиль
4. Устройство разблокировки
5. Стандартный передающий рычаг
6. Ключ-выключатель
7. Сигнальная лампа
8. Приемная антенна
9. Фотоэлементы безопасности
10. Кнопки управления
11. Чувствительный профиль
5.4 Примеры установки
* секционные ворота с одной
направляющей
* секционные ворота с двумя
направляющими
ПОДЪЁМНО-ПОВОРОТНЫЕ ВОРОТА С ПРОТИВОВЕСАМИ, ВЫНОСОМ
И ЧАСТИЧНЫМ ЗАХОДОМ
ПОДЪЕМНО-ПОВОРОТНЫЕ ВОРОТА С ПРУЖИНАМИ, ВЫНОСОМ И
ПОЛНЫМ ЗАХОДОМ
СЕКЦИОННЫЕ ВОРОТА
Подключения Тип кабеля
Длина кабеля
1 < 10 м
Длина кабеля
10 < 20 м
Длина кабеля
20 < 30 м
Электропитание
FROR CEI 20-22
CEI EN 50267-2-1
3G x 1,5 мм
2
3G x 1,5 мм
2
3G x 2,5 мм
2
Cигнальная лампа 2 x 1,5 мм
2
2 x 1,5 мм
2
2 x 1,5 мм
2
Фотоэлементы (передатчики) 2 x 0,5 мм
2
2 x 0,5 мм
2
2 x 0,5 мм
2
Фотоэлементы (приемники) 4 x 0,5 мм
2
4 x 0,5 мм
2
4 x 0,5 мм
2
Электропитание аксессуаров 2 x 0,5 мм
2
2 x 0,5 мм
2
2 x 1 мм
2
Устройства управления и безопасности 2 x 0,5 мм
2
2 x 0,5 мм
2
2 x 0,5 мм
2
Антенный кабель RG58 макс. 10 м
