Стр.
6 - Код руководства:
119ES 87 вер.
2.0 01/2013 © CAME Cancelli Automatici S.p.A. Компания CAME CANCELLI AUTOMATICI S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.
РУССКИЙ
Приведенные ниже рисунки носят иллюстративный характер, так как пространство для крепления автоматики и
дополнительных принадлежностей может меняться от случая к случаю. Таким образом, выбор наиболее подходящего
решения должен осуществляться монтажником на месте.

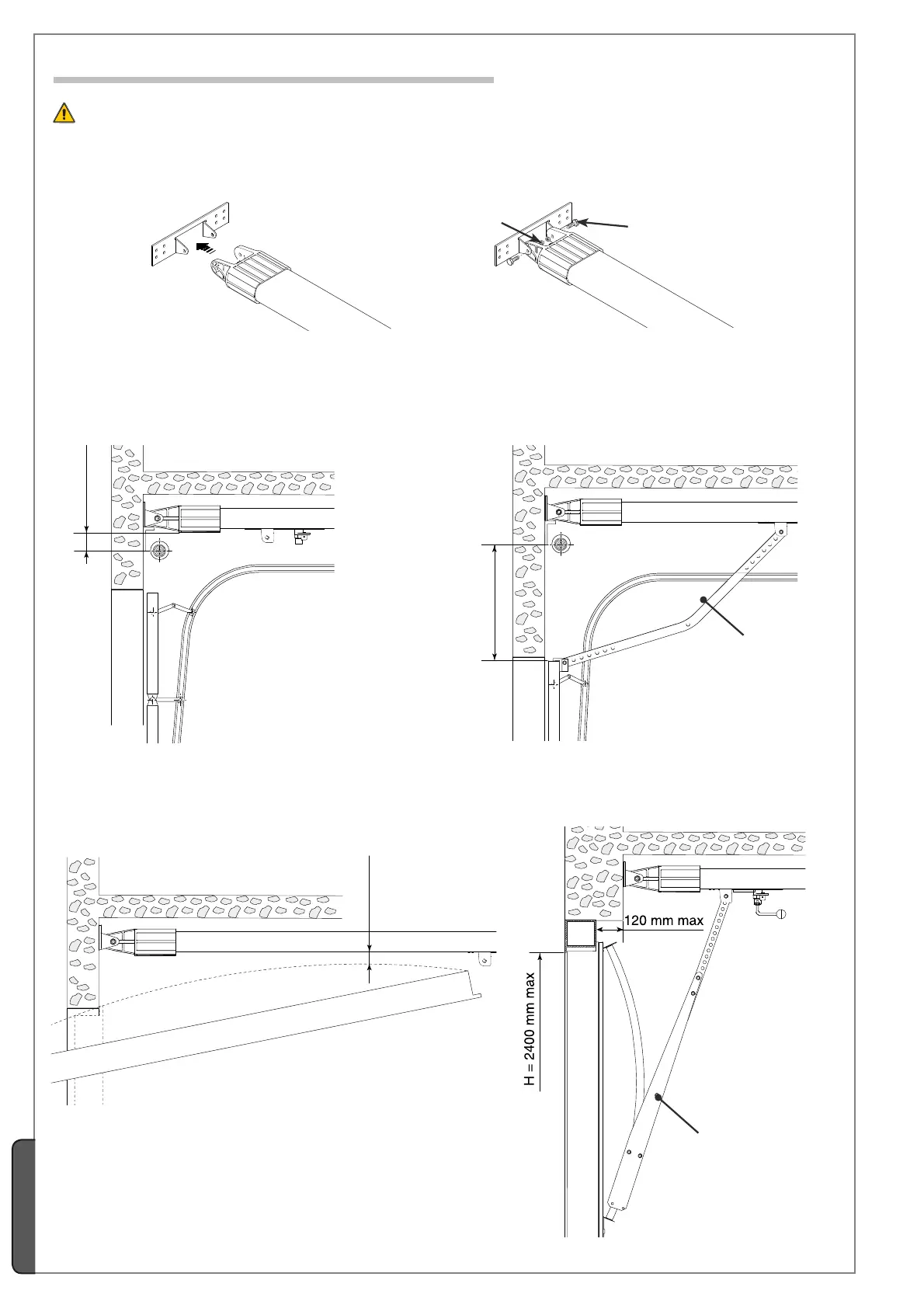

1) Прикрепите кронштейн к устройству натяжения на направляющем профиле с помощью прилагаемых болтов и гаек.
5.5 Сборка направляющего профиля
2) Закрепите направляющий профиль следующим образом:
- для секционных ворот — непосредственно над валом с пружинами.
Важное примечание: если расстояние между валом с пружинами и верхним краем ворот составляет 300-600 мм, необходимо
использовать рычаг V122 (см. техническую документацию).
- для подъёмно-поворотных ворот — на расстоянии 10-20 мм от самой верхней точки максимального подъема ворот.
Важное примечание: для подъёмно-поворотных гаражных ворот с противовесом используйте рычаг V201 (см. техническую
документацию).
