6.2.2 Elektrische Kenndaten
Eingangssignalpegel (nStrobe, DATA 0-7)
Alle Eingangssignale entsprechen dem C-MOS Pegel.
Hochpegel: maximal 4,0 V
Tiefpegelzustand: maximal 0,9 V
Ausgangssignalpegel
Alle Ausgangssignale entsprechen dem C-MOS Pegel.
Hochpegel: maximal 2,4 V
Tiefpegelzustand: maximal 0,4 V
Eingangs- und Ausgangsbedingungen
Alle Eingangssignale (DATA 0-7) werden jeweils über einen 50 kΩ-Widerstand
gesteuert, und die anderen Eingangssignale werden über einen 3,3 kΩ-
Widerstand gesteuert.
Alle Ausgangssignale (DATA 0-7) werden jeweils über einen 50 kΩ-Widerstand
gesteuert, und die anderen Ausgangssignale werden über einen 3,3 kΩ-
Widerstand gesteuert.

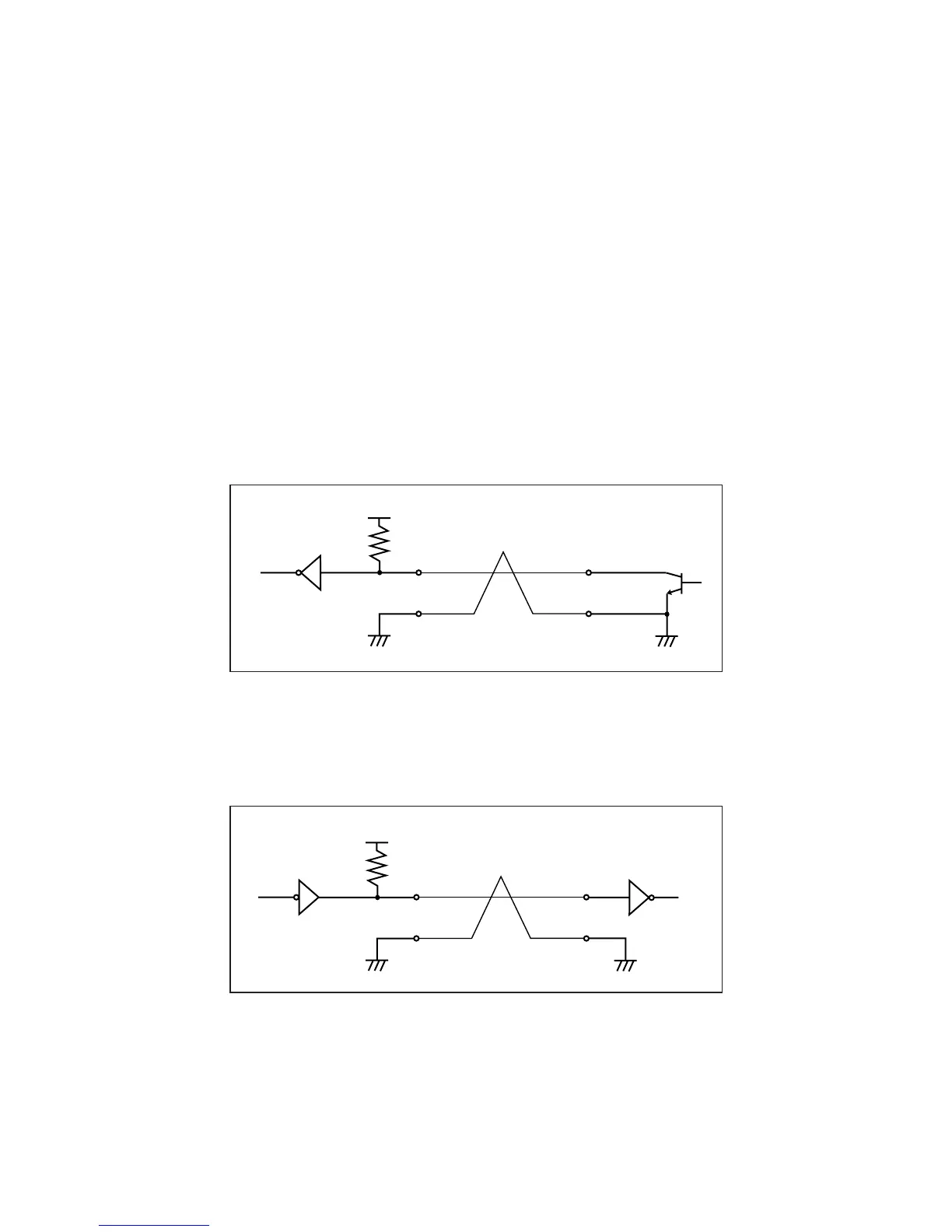

[Computerseitig][Druckerseitig]
[Druckerseitig] [Computerseitig]
Verdrillte Doppelleitung
Vcc
Verdrillte Doppelleitung
Vcc
