COMMANDER SE
Kurzinbetriebnahme

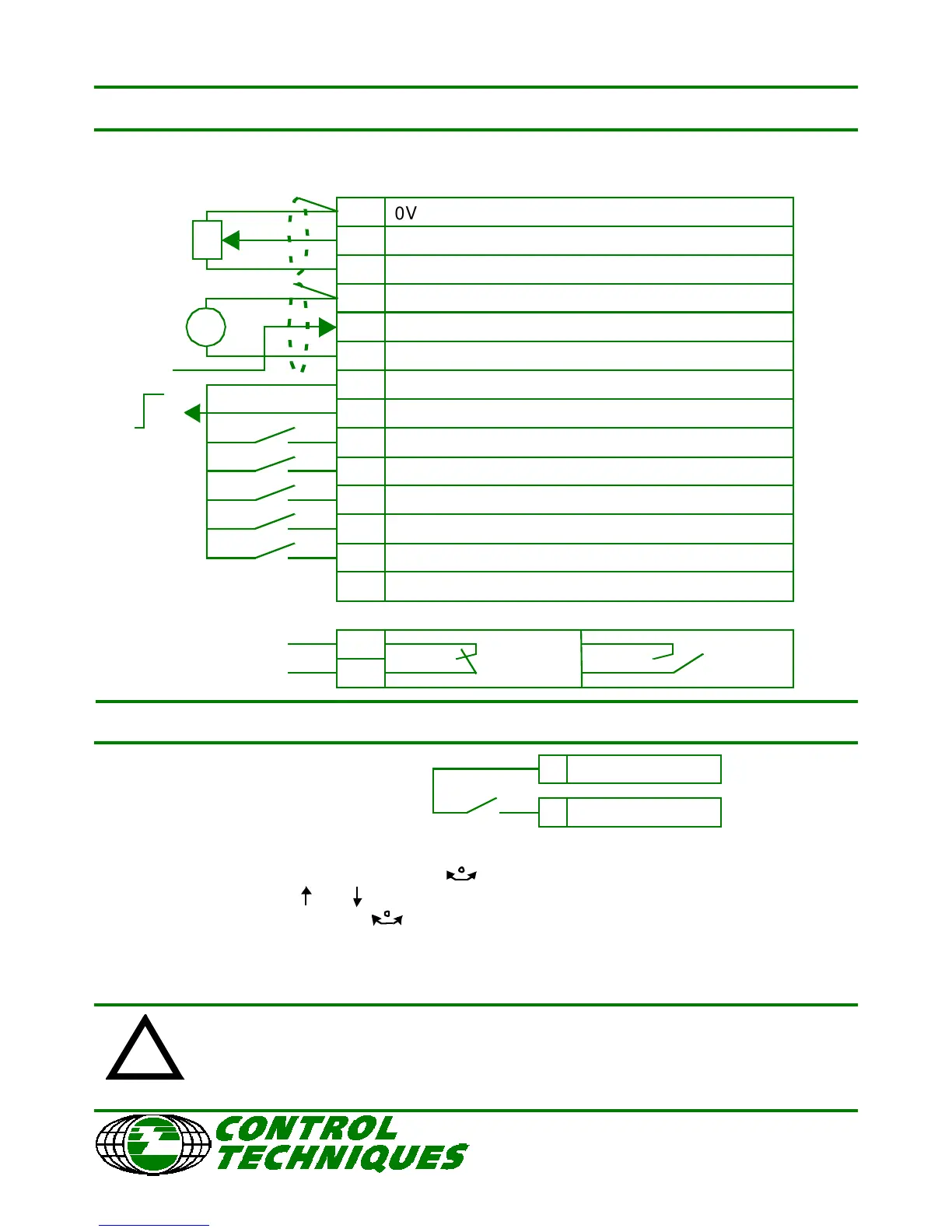

KLEMMENBELEGUNG
Auslieferungszustand - Positive Logik (Zum Aktivieren Klemmen auf +24 V legen)
Parameter 5 auf A1. A2 gesetzt
TASTATURSTEUERUNG
Parameter 5 auf PAd (Tastatursteuerung). Parameter 10 auf L2 (Level 2), falls Linkslauf
erforderlich und Parameter 26 auf On, um Taste zu aktivieren.
Benutzen Sie die Tasten und , um die Motordrehzahl zu erhöhen/vermindern.
Starten mit der
I Taste. Mit der Taste Drehrichtung umkehren
und mit der
O Taste Antrieb stoppen.
Anmerkung! Wenn Parameter 5 auf PAd gesetzt ist, haben die Klemmen 12 und 13 keinerlei
Funktion.
Unsachgemäße Vorgehensweise kann zu Personenschäden oder Defekten an den
Geräten führen. Bitte benutzen Sie diese Kurzinbetriebnahme nur, wenn Sie mit den
Allgemeinen Sicherheitsvorschriften für elektrische Antriebe vertraut sind. Einzelheiten
können im Commander SE Benutzerhandbuch nachgelesen werden.
0V (analog und digital)
"Ort"- Frequenzsollwert Spannungseingang (A1)
"Fern"- Frequenzsollwert Stromeingang (A2)
Ausgang Referenzspannung +10V
0V (analog und digital)
Analogausgang (Drehzahlistwert Motor)
+24V Versorgung
+24V Versorgung
“Drehzahl Null” (Digitaler Ausgang)
Reglerfreigabe / Reset
Rechtslauf
Linkslauf
Analogsollwertauswahl “Ort/Fern”
Tippen
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
10kΩ
(2kΩ min)
4-20mA
0-10V
OK
0V
+24V
V
+
-
Störung
7
9
+24V
Reglerfreigabe
Anschluß Klemmen 7 und 9
!
WARNUNG
9
