Control Techniques COMMANDER SE Quick Start Quide

COMMANDER SE PUESTA EN MARCHA RAPIDA
CONTROL POR TERMINAL
Por defecto-en lógica positiva (conectar terminales a +24v para activar).
Parámetro 5 a A1.A2.
CONTROL POR TECLADO
Poner parámetro 5 a PAd. Si se desea inversión, poner parámetro 10 a L2 y poner parámetro
26 en On para habilitar la tecla .
Utilizar las teclas y para incrementar/decrementar la velocidad.
Apretar tecla
I para funcionar.
Presione la tecla para invertir y la
O para parar.
NOTA! Cuando el parámetro 5 está en Pad, los terminales 12 y 13 no tienen ninguna función.
Procedimientos inadecuados pueden producir daños personales ó y al
equipo. Utilice esta Guía Rápida sólo si Ud está familiarizado con las
precauciones std comunes de los accionamientos electrónicos. Ver Guía
de Ususario del COMMANDER SE para mayor información


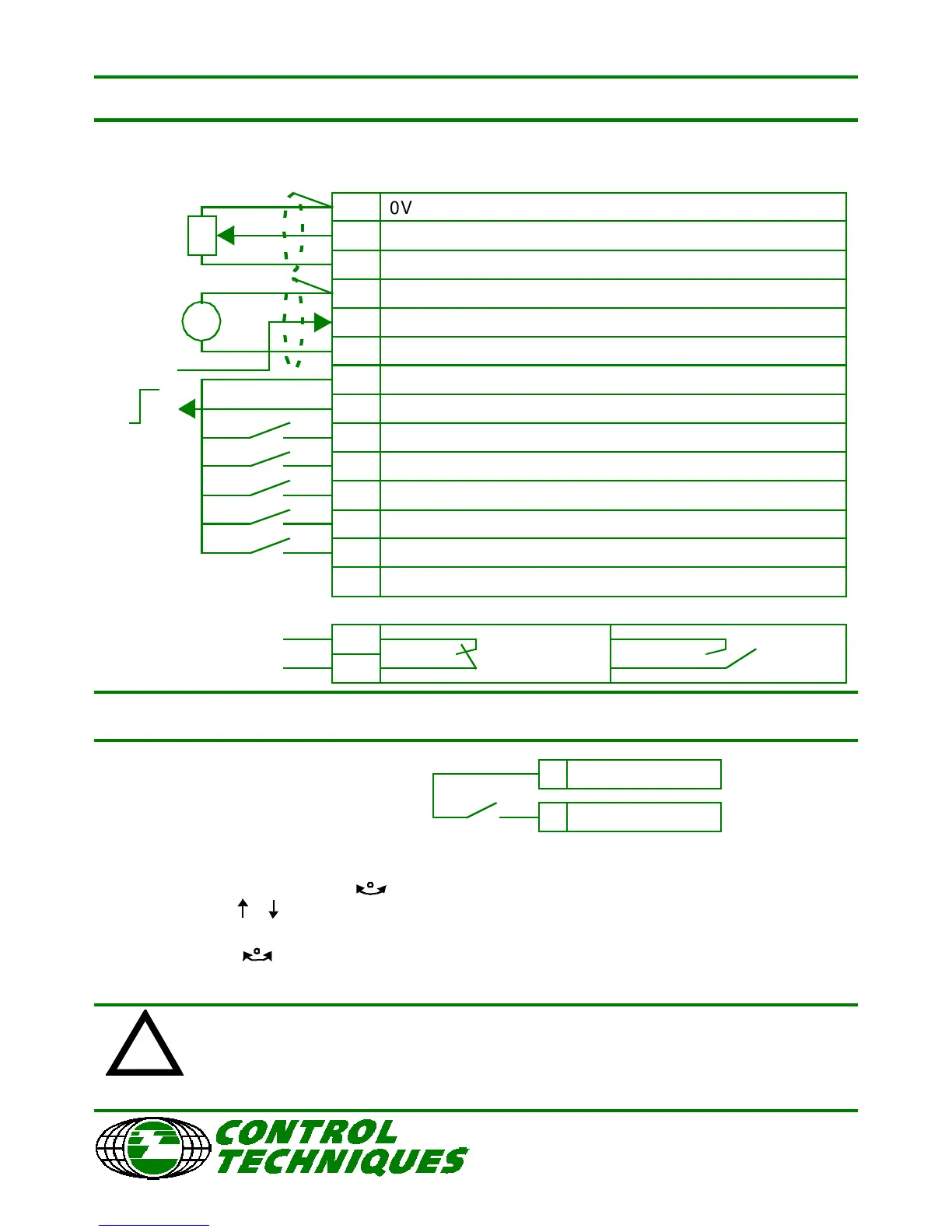

0V común
Entrada de voltaje de referencia de velocidad (A1)
Entrada de corriente remota de referencia de velocidad (A2)
+10v salida de referencia
0V común
Salida analógica (Velocidad de Motor)
Salida + 24V
Salida +24V
Salida digital (velocidad cero)
Habilitación / Reset
Marcha avante
Marcha invertida
Local (A1) / Remoto (A2) referencia de velocidad
Selección de Jog
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
10kΩ
(2kΩ min)
4-20mA
0-10V
OK
0V
+24V
V
-
+
DEFECTO
7
9
+24V
Habilitación
Conectar terminales 7 y 9
!
ATENCION
17
