Control Techniques COMMANDER SE Quick Start Quide

COMMANDER SE QUICK START

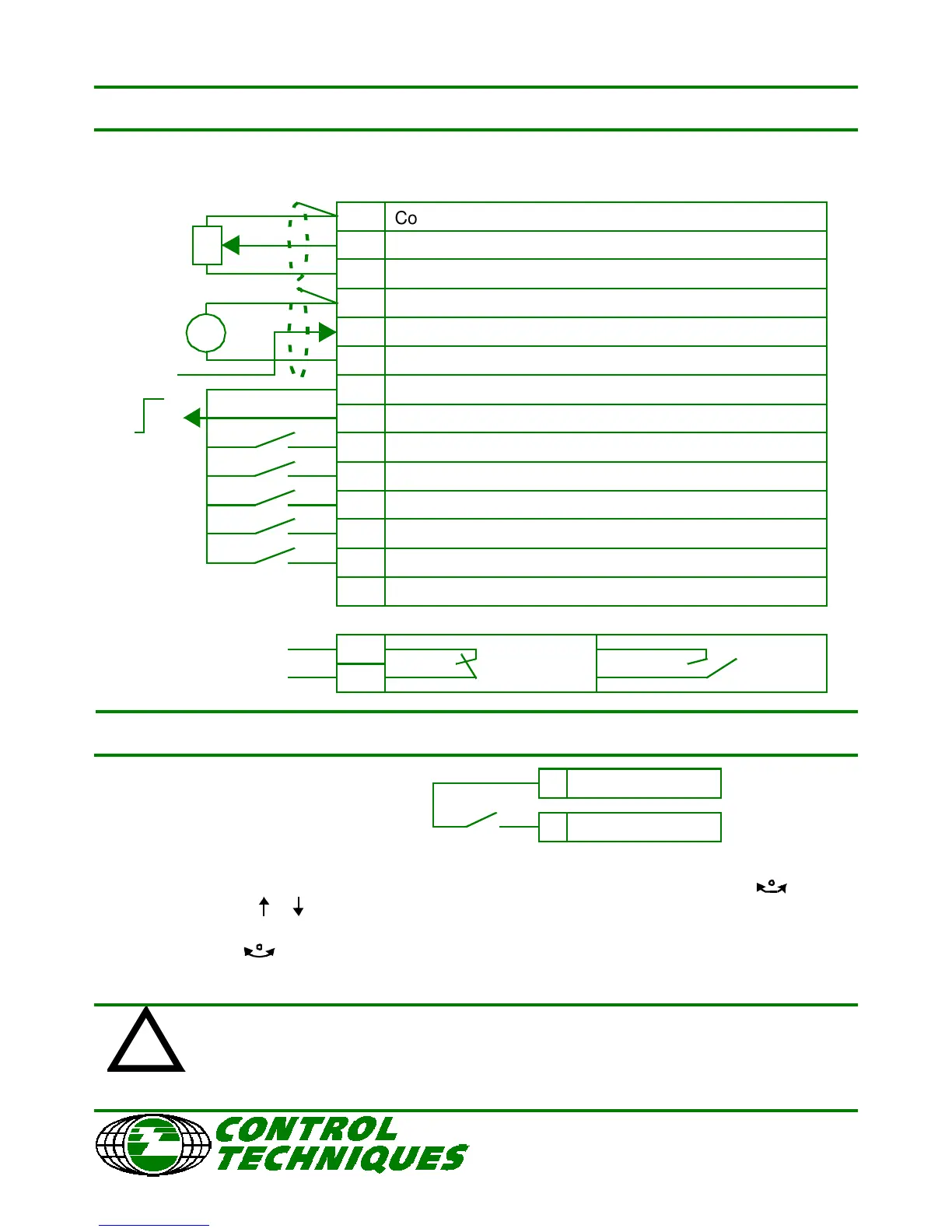

BORNIER DE COMMANDE
Par défaut - en logique positive (raccorder les bornes au + 24 V pour activer).
Configurer le paramètre 5 sur A1. A2.
CLAVIER DE COMMANDE
Configurer le paramètre 5 sur PAd. Si une marche arrière est requise, configurer le
paramètre 10 sur L2 et configurer le paramètre 26 sur On pour libérer la touche
.
Utiliser les touches et pour augmenter/diminuer la vitesse.
Presser la touche
I pour démarrer.
Presser la touche pour inverser et
O pour arrêter
NOTE!
Lorsque le paramètre 5 est configuré sur Pad, les bornes 12 et 13 n'ont aucune fonctionnalité.
Des procédures inadaptées sont susceptibles d'engendrer de graves
dommages corporels ou matériels. L'utilisation de ce guide Quick Start
ne peut se faire que si vous êtes coutumier des précautions de sécurité
relatives aux entraînements électroniques.

Commun 0V
Entrée tension vitesse de référence locale (A1)
Entrée courant vitesse de référence à distance (A2)
Sortie de référence +10V
Commun 0V
Sortie analogique (vitesse moteur)
Sortie +24V
Sortie +24V
Sortie logique (vitesse zéro)
Variateur prêt / Reset
Marche avant
Marche arrière
Référence de vitesse locale (A1) / à distance (A2)
Sélection vitesse lente
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
10kΩ
(2kΩ min)
4-20mA
0-10V
OK
0V
+24V
V
+
-
ERREUR
7
9
+24V
Variateur prêt
Raccorder les bornes 7 et 9
!
MISE EN GARDE!
5
