Control Techniques COMMANDER SE Quick Start Quide

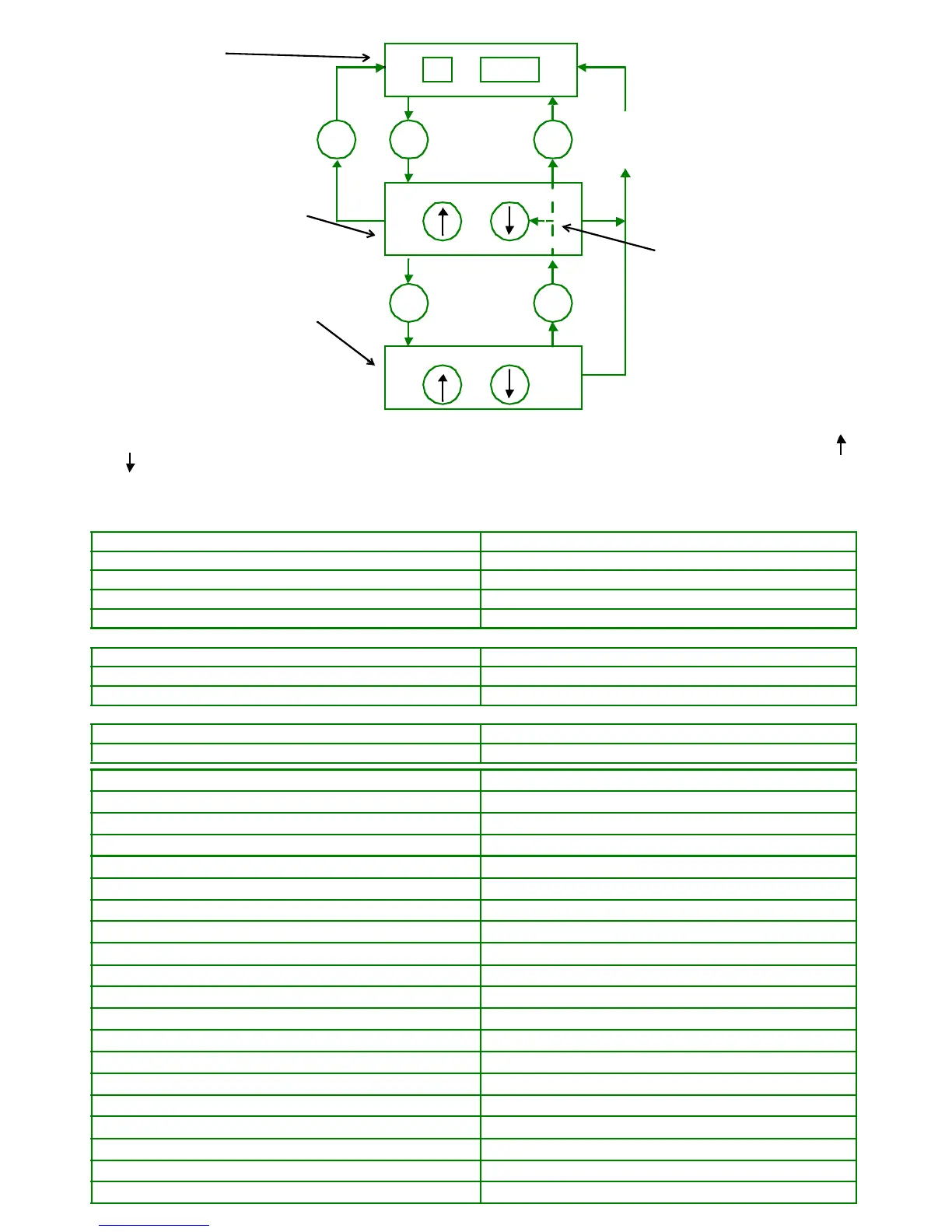

ANWÄHLEN UND ÄNDERN VON PARAMETERN
ANMERKUNG! Um vom Parameter Eingabe Modus zum Parameter Anzeige Modus zurückzukehren, drücken Sie
die M Taste einmal. Falls sich der Antrieb im Parameter Anzeige Modus befindet - drücken Sie ENTWEDER die
oder Taste, um einen anderen zu ändernden Parameter auszuwählen und anschließend die M Taste, um in den
Parameter Eingabe Modus zu gelangen ODER drücken Sie die M Taste, um in den Status Modus zurückzukehren.
DISPLAY ZEICHEN
LINKES DISPLA Y STATUS MODUS
rd Umrichter freigegeben, erwartet START
ih
Umrichter gesperrt
tr
Fehlerzustand
dc Gleichstrombremsung aktiv
GESCHWINDIGKEITSANZEIGEN
Fr
Auswahl: Istwert als Frequenz in Hz
SP Auswahl: Istwert Motordrehzahl in U/min
Cd
Auswahl: Istwerteinheit benutzerdefiniert
LASTANZEIGEN
Ld
Wirkstrom in % des Motornennstroms
A
Wirkstrom in A pro Phase
FEHLERURSACHEN RECHTES DISPLAY
Unterspannung Zwischenkreis
UU
Überspannung Zwischenkreis
OU
Überstrom im Umrichterausgang
OI.AC
Überstrom im Bremswiderstand
OI.br
Fehler in der externen Störkette
Et
Schwelle Überdrehzahl
O.SP
Fehler Selbstabgleich
tunE
Bremswiderstand überlastet
It.br
Motorüberlastung (Ixt)
It.AC
Übertemperatur Kühlkörper, ausgelöst durch Thermistor
Oht2
Übertemperatur Motor (Auslösung durch Kaltleieter)
th
Überlastung der +24 V oder eines digitalen Ausganges
O.Ld1
Stromschleifenverlust Klemme 5 (4-20mA, 20-4mA) cL
EEPROM Fehler
EEF
Phasenverlust der Netzspannung (Nur bei 3 phasigen Geräten)
PH
Fehler bei der Messung des Ständerwiderstandes
rS
Überlastung der Versorgung für die serielle Schnittstelle
O.Ld2
Überlastung des Stromschleifeneingangs
O.cL
Fehler Interner Umrichterselbsttest
HF
Parameter Anzeige Modus
(Aufblinken der
Parameternummer im linken
Display) Den zu ändernden
Parameter anwählen.
Drücken
Drücken Drücken
Oder
Drücken
Oder
DrückenDrückenHalten
2 sec
Nach 4 min
Timeout-Sprung in
den Status-Modus
M
M
M
M
M
Parameter Eingabe Modus
(Aufblinken des
Parameterwertes im rechten
Display) Parameterwert
ändern.
Status Modus
(Anzeige blinkt nicht)
rd 0.0
Siehe
ANMERKUNG!
11
