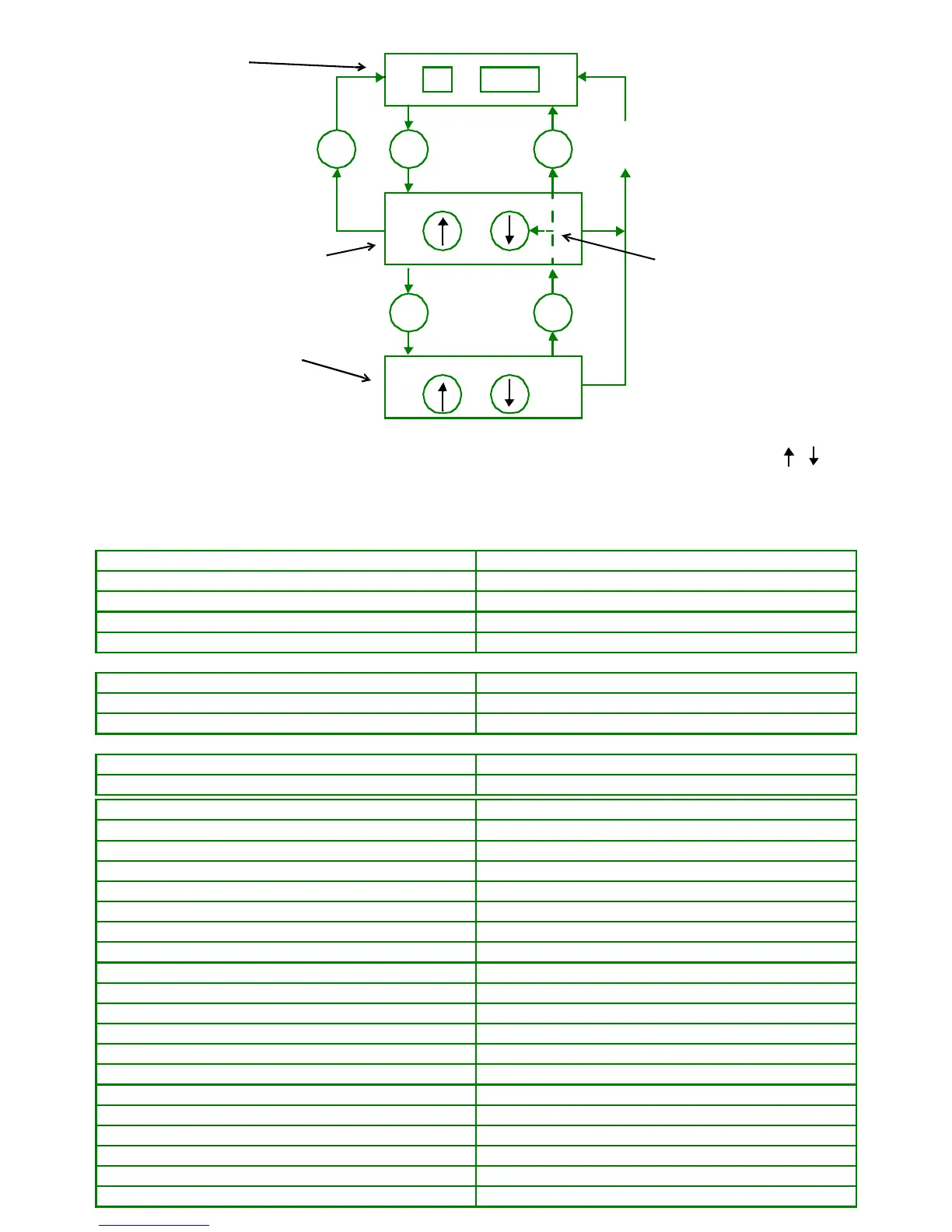

SELECCIONAR Y CAMBIAR PARAMETROS
NOTA! Para volver desde el modo de edición de parámetros al modo de visión de parámetros,
presionar la tecla M una vez. Cuando en el modo de visión de parámetros,presione las teclas ó para
seleccionar otro parámetro para su cambio, entonces presione la tecla M para entrar en el modo de
editar parámetros, ó presione la tecla M para volver al modo de Estado.
CODIGOS DISPLAY
PARTE IZQ. DEL DISPALY MODO DE ESTADO
rd Ready
ih Inhibido
tr Disparo
dc Frenado por inyección de DC
INDICACIONES DE VELOCIDAD
Fr Frecuencia de Salida en Hz
SP Velocidad de Motor en RPM
Cd
Velocidad de Máquina en unidades definidas por el cliente
INDICACIONES DE CARGA
Ld
Carga del accionamiento en % del nominal del motor
A Salida de corriente por fase
TIPO DE DISPARO LADO DERECHO DEL DISPLAY
Bus de continua bajo UU
Bus de continua alto OU
Corriente instantánea muy alta OI.AC
Sobrecorriente en el IGBT de frenada OI.br
Fallo Exterior Et
Sobrevelocidad O.SP
Fallo de Autoajuste tunE
Ixt en la reistencia de frenado It.br
Sobrecarga de motor en Corriente x tiempo It.AC
Sobretemperatura (Termistor del disipador) Oht2
Sobretemperatura (Termistor del motor) th
+24V ó salida digital sobrecargada O.Ld1
Pérdida del bucle de corriente, terminal 5 (4-20mA,20-4mA) cL
Fallo de EEPROM EEF
Pérdida de fase (Sólo para unidades 3ph) PH
Fallo de la medida de la resistencia del estator rS
Sobrecarga de la alimenatción del puerto de comunicación
O.Ld2
Sobrecarga en la entrada del bucle de corriente O.cL
Autochequeo interno indica fallo HF
Modo de Ver los Parámetros
(parte izquierda del display
flash) Seleccionar el
parámetro a cambiar
Presionar
Presionar Presionar
Ó
Presionar
Ó
PresionarPresionar
Hold
2 sec.
Tiempo
de 4 min.
M
M
M
M
M
Modo de Editar los
Parámetros (parte derecha
del display flash) Cambiar el
valor del parámetro
Modo de Estado
(display no ilumina)
rd 0.0
Ver Nota!
19
