Control Techniques COMMANDER SE Quick Start Quide

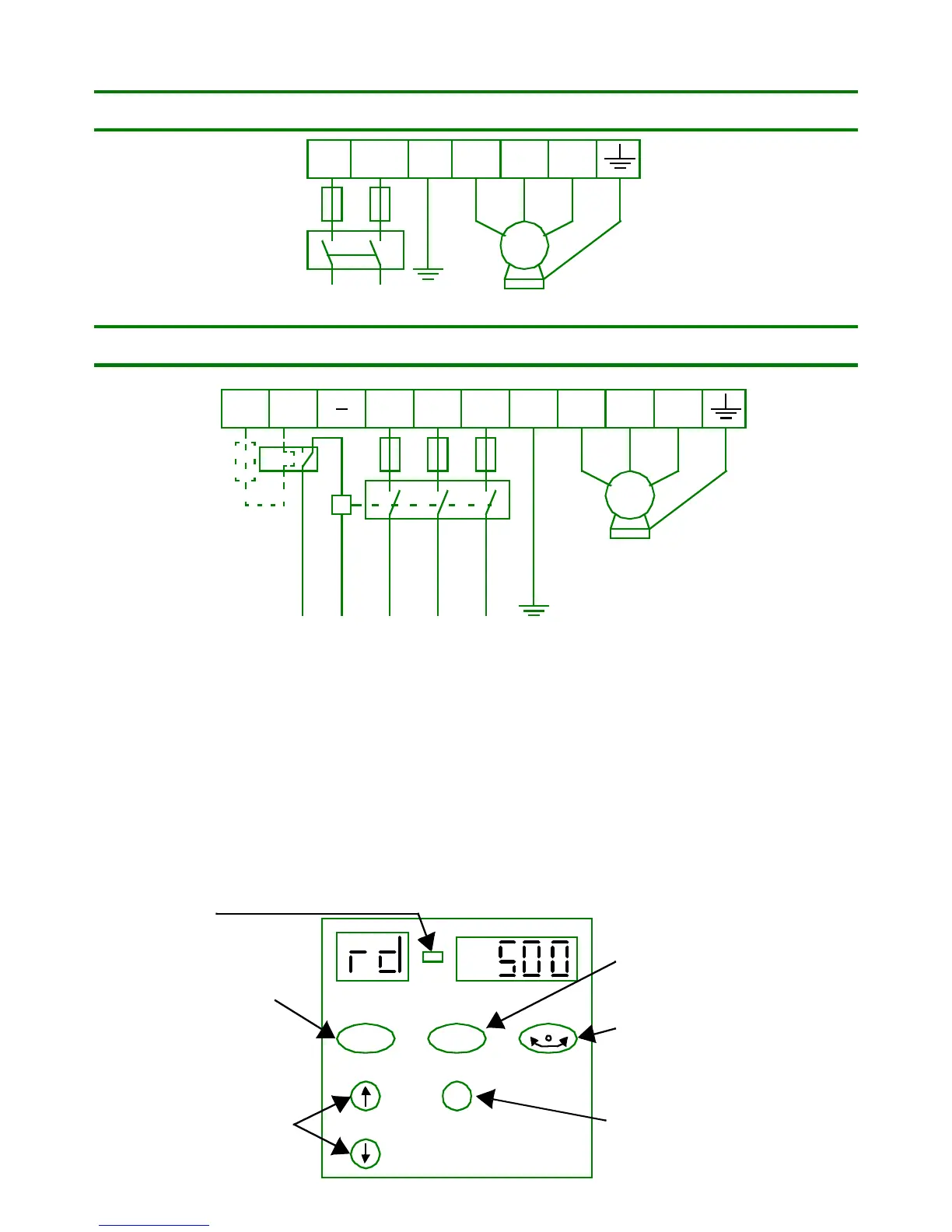

CONEXIONES DE POTENCIA
Commander SE talla 1
Commander SE tallas 2,3 y 4
PARA OPTIMIZAR LAS PRESTACIONES, PONER MAPA DE MOTOR:
Parámetro 6. Entrar la corriente nominal en Amps de la placa motor.
Parámetro 7. Entrar la velocidad nominal en RPM de la placa motor.
Parámetro 8. Entrar la tensión nominal en VOLTS de la placa motor.
Parámetro 9. Entrar el factor de potencia de la placa de motor.
DISPLAY Y TECLADO
M
L1 PE U
V
W
Voltaje de Entrada
200-240V, AC, 1ph
L2/N
M
L1 L2 U
V
W
Voltaje de Entrada
200-240V AC, 1ph, y 3 ph: para unidades de 200V AC
(monofásico hasta 2,2kw, conectar la alimenatción a L1 y L2)
380-480V AC, 3ph: para unidades sólo de 400V AC
L3
DBR
+
Resistencia
de Frenado
Opcional
PE
LED de signo
Teclas de Incrementar y
disminuir. Utilizar para
seleccionar y editar
parámetros, tambien para
variar la velocidad en el
modo teclado
Tecla de funcionar.
Utilice para arrancar el
accionamiento en el
modo de teclado
Tecla de Parada/Reset.
Para parar use en modo
teclado y para resetear el
equipo en cualquier modo
Tecla de marcha avante/
inversión. Se usa para invertir
la dirección del motor en el
modo teclado, cuando el bit 26
está en ON
Modo Teclado.
Uselo para cambiar el modo de
operación del display. Los
parámetros se salvan cada vez
que se pulsa la tecla MODE
O
M
I
.
18
