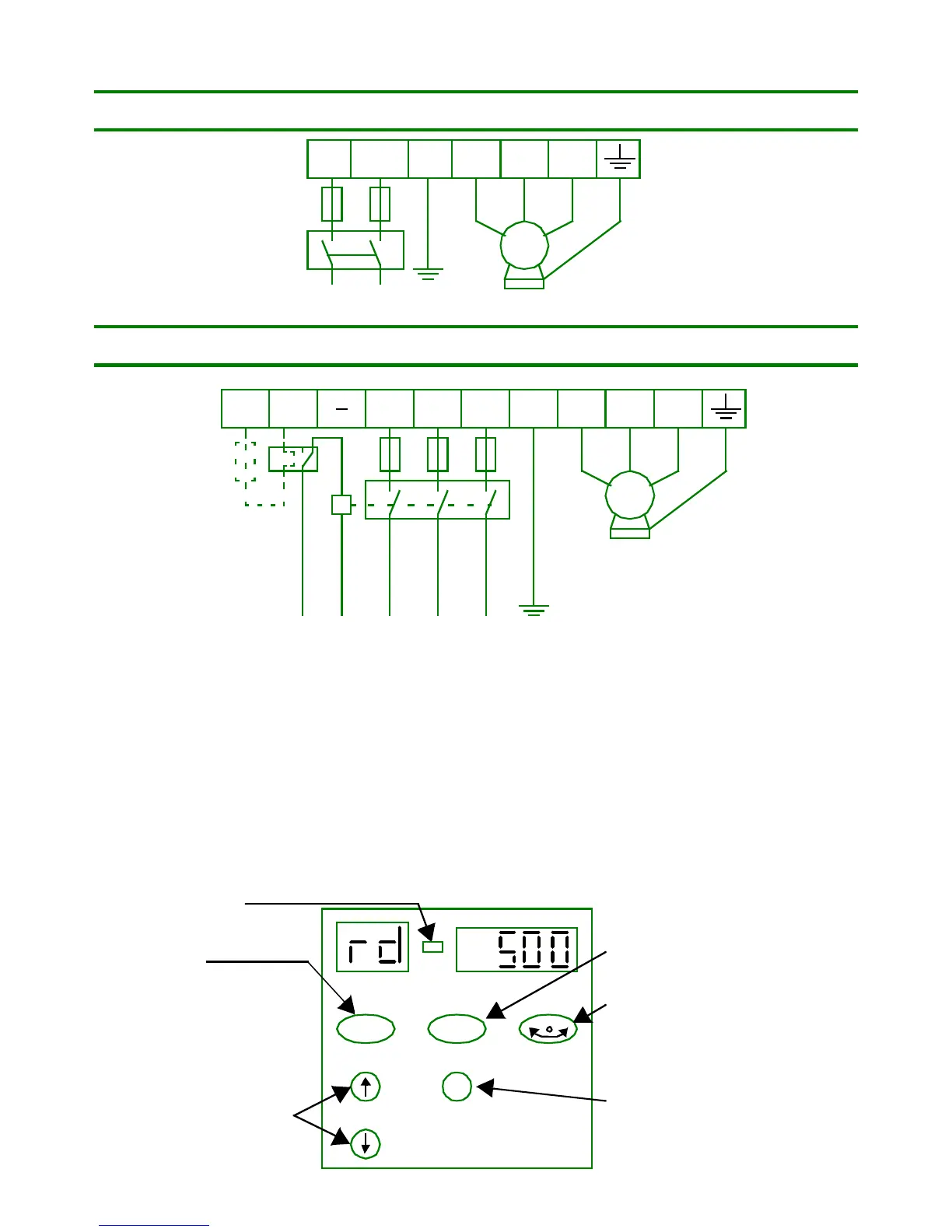

LEISTUNGSANSCHLÜSSE
Commander SE Baugröße 1
Commander SE Baugrößen 2, 3 & 4
PARAMETER FÜR MOTORNENNDATEN
Parameter 6.
Motornennstrom in Ampere laut Typenschild.
Parameter 7.
Motornenndrehzahl in U/min laut Typenschild.
Parameter 8.
Motornennspannung in Volt laut Typenschild .
Parameter 9.
Motorleistungsfaktor (cos ϕ ) laut Typenschild .
DISPLAY UND BEDIENEINHEIT
M
L1 PE U
V
W
EINGANGSSPANNUNG
200-240V AC, einphasig
L2/N
M
L1 L2 U
V
W
EINGANGSSPANNUNG
200 - 240V AC, einphasig & 3-phasig: 200V AC Geräte
(einphasig bis 2.2kW, Versorgungsanschluß zwischen L1 und L2)
380 - 480V AC, 3-phasig: 400V AC Geräte
L3
·
+
Optionaler
Bremswiderstand
PE
Vorze
i
chen LED
Aufwärts und Abwärts Taste,
Wird benutzt, um Parameter
anzuwählen und anzuzeigen,
außerdem, um in Tastatur-
Steuerung die Motordrezahl
verstellen zu können.
Run-Taste,
Wird benutzt, um den Antrieb
in Tastatur-Steuerung zu
starten.
Stop / Reset Taste,
Wird benutzt , um den Antrieb in
Tastatur-Steuerung zu stoppen
und in jedem beliebigen Modus
zurückzusetzen.
Rechtslauf / Linkslauf Taste,
Wird benutzt, um in Tastatur-
Steuerung die Motordrehrichtung
umzukehren, während
Bitparameter 26 = On.
Modus Taste,
Wird benutzt, um den Display
Modus zu ändern. Mit jedem
Drücken der Modus Taste
werden die Parameter
gespeichert.
O
M
I
.
10
