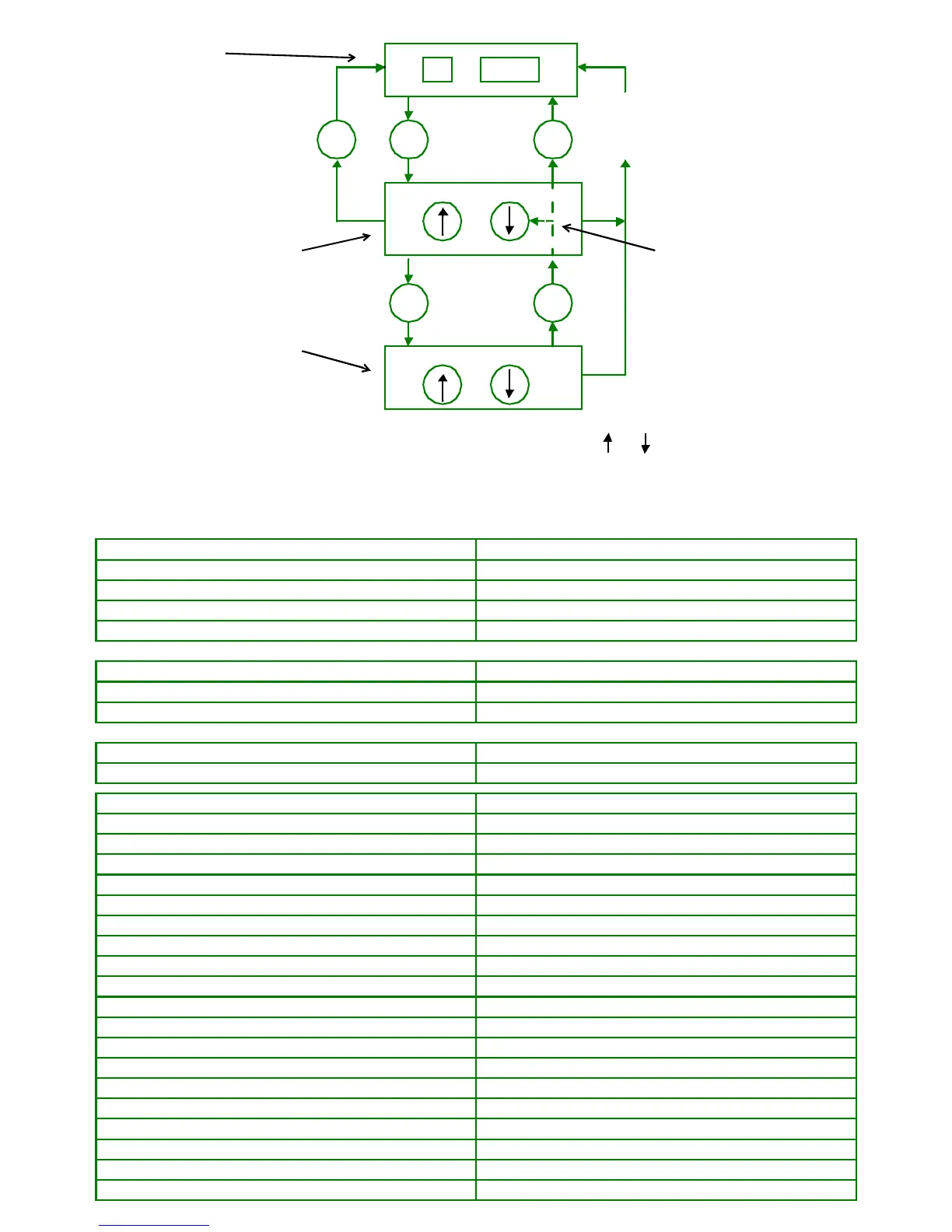

SÉLECTION ET MODIFICATION DES PARAMÈTRES
NOTE! Pour retourner du mode Edition paramètres au mode Aperçu paramètres, presser une fois
sur la touche M. En mode Aperçu paramètres, presser les touches ou pour sélectionner un autre
paramètre à modifier, puis appuyer sur la touche M pour accéder au menu Edition paramètres ou
presser la touche M pour retourner au mode Etat.
AFFICHAGE
AFFICHAGE DE GAUCHE MODE ETAT
rd Variateur prêt
ih Variateur enclenché
tr Variateur disjoncté
dc Freinage par injection DC
INDICATIONS DE VITESSE
Fr Fréquence à la sortie du variateur (Hz)
SP Vitesse de rotation du moteur (tr./min.)
Cd Vitesse de la machine (unité définie par le client)
INDICATIONS DE CHARGE
Ld
Charge de l'entraînement en % de la valeur nominale du moteur
A Courant par phase à la sortie du variateur
CONDITIONS DE DISJONCTION AFFICHAGE DE DROITE
Liaison DC insuffisante UU
Surtension liaison DC OU
Disjonction due à un courant AC instantané trop élevé
OI.AC
Surintensité de courant transistor (IGBT) de freinage
OI.br
Disjonction externe Et
Disjonction survitesse O.SP
Défaut autoréglage tunE
Surintensité de courant résistance de freinage It.br
Surcharge en courant du moteur (x fois) It.AC
Surchauffe (sonde radiateur) Oht2
Température trop élevée (sonde moteur) th
Surcharge des sorties +24V ou digitales O.Ld1
Perte boucle de courant borne 5 (4-20mA, 20-4mA)
cL
Défaut EEPROM EEF
Perte de phase (seulement appareils triphasés) PH
Défaut mesure de résistance du stator rS
Surcharge alimentation port comm O.Ld2
Surcharge sur l'entrée boucle de courant
O.cL
Défaut détecté par l'autocontrôle interne du variateur
HF
Mode Aperçu paramètres
(l’affichage de gauche
clignote). Sélectionner le
paramètre à modifier.
Appuyer
Appuyer Appuyer
ou
Appuyer
ou
AppuyerAppuyerAttendre
2 sec.
(temps
disponible:
4 min.).
M
M
M
M
M
Mode Edition paramètres
(l’affichage de droite
clignote). Modifier la valeur
du paramètre.
Mode Etat
(l'affichage ne clignote
pas)
rd 0.0
Voir NOTE!
7
