Control Techniques COMMANDER SE Quick Start Quide

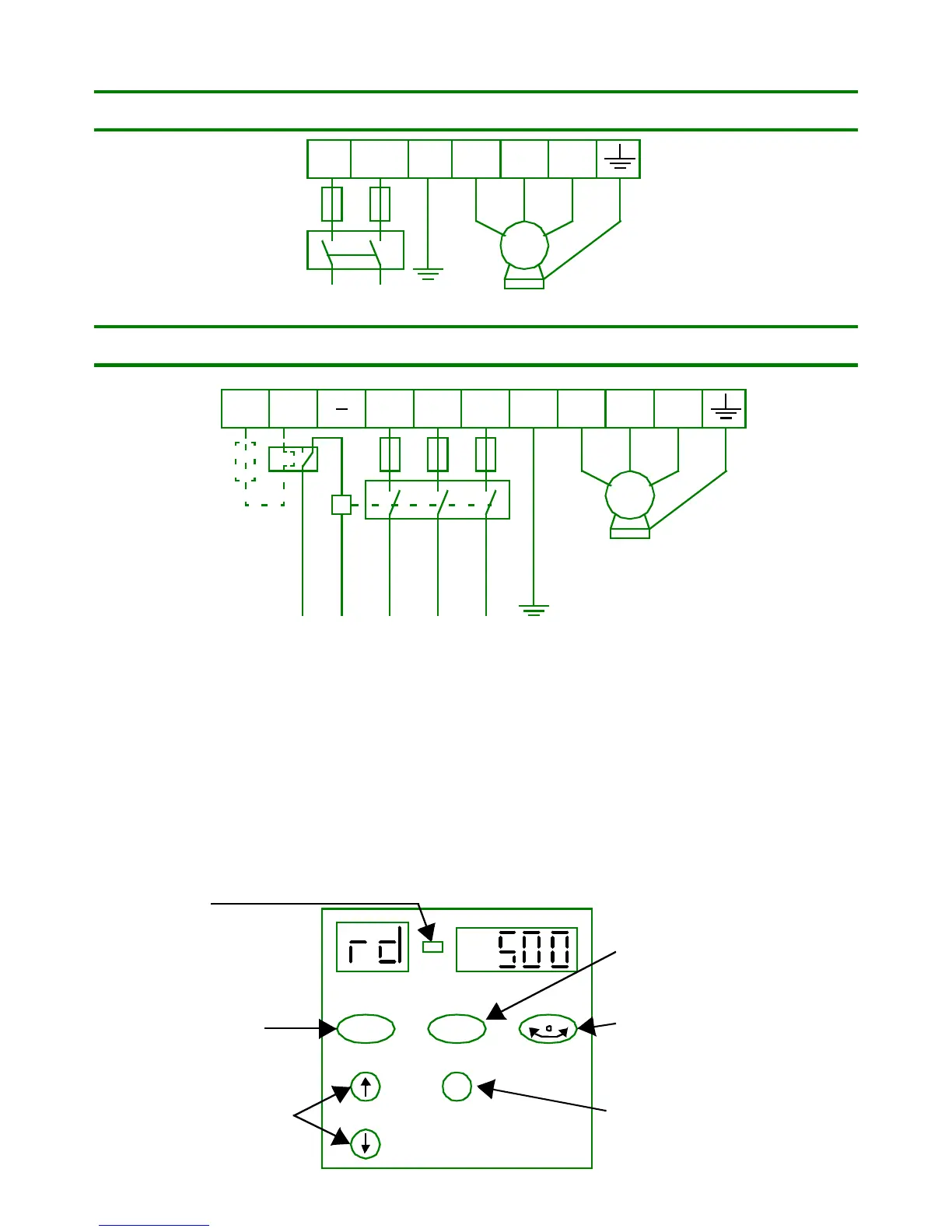

RACCORDEMENT DE PUISSANCE
Commander SE taille 1
Commander SE tailles 2, 3 & 4
POUR OPTIMISER LES PERFORMANCES, CONFIGURER LA CARTE MOTEUR:
Paramètre 6. Entrer la valeur du courant nominal (A) figurant sur la plaque.
Paramètre 7. Entrer la valeur de la vitesse de rotation (tr./min.) figurant sur la plaque.
Paramètre 8. Entrer la valeur de la tension nominale (V) figurant sur la plaque.
Paramètre 9. Entrer la valeur du facteur de puissance figurant sur la plaque.
AFFICHAGE ET CLAVIER
M
L1 PE U
V
W
TENSION D’ALIMENTATION
200-240V AC, monophasé
L2/N
M
L1 L2 U
V
W
TENSION D’ALIMENTATION
200 - 240V AC, monophasé et triphasé: modéles 200V AC
(monophasé jusqu'à 2.2kW, connecter l'alimentation à L1 et L2)
Triphasé 380 - 480V AC (triphasé, modéles 400VAC seulement)
L3
DBR
+
Résistance
de freinage
optionnelle
PE
LED de s
i
gne
Touches augmenter et
diminuer, utilisées pour
éditer et sélectionner des
paramètres, mais également
pour modifier la vitesse du
moteur en mode clavier.
Touche Run,
utilisée pour démarrer
le variateur en mode
clavier.
Touche
S
top
/
Reset,
utilisée pour arrêter le variateur
en mode clavier et reseter le
variateur dans n'importe quel
mode.
Touche Avant / Arrière,
utilisée pour inverser le sens de
rotation du moteur en mode
clavier lorsque le bit du
paramètre 26 =On.
Touche Mode,
utilisée pour changer le mode
d'utilisation de l’affichage. Les
paramètres sont sauvegardés
lors de chaque activation de la
touche Mode clavier.
O
M
I
.
6
