Control Techniques COMMANDER SE Quick Start Quide

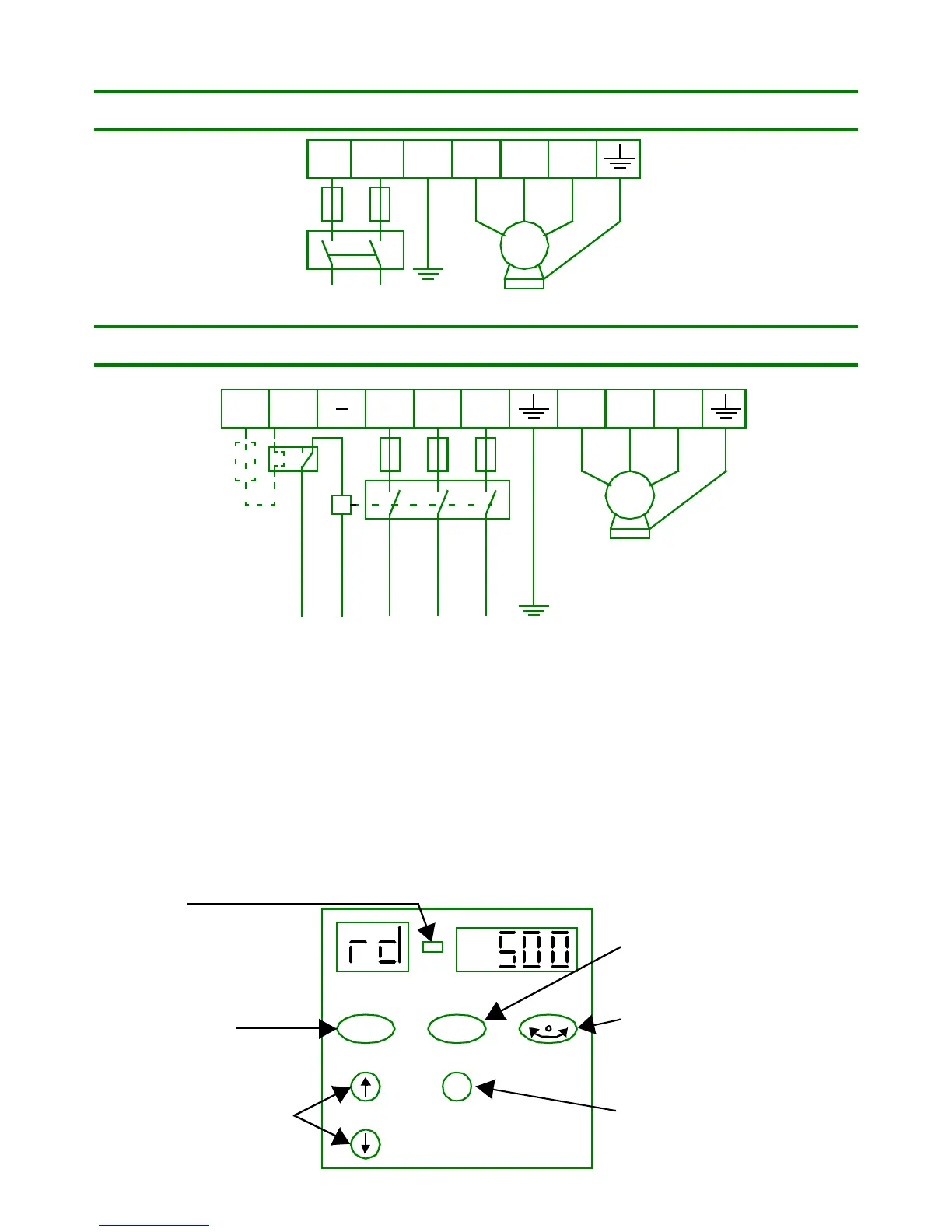

Connessioni di potenza
Commander SE taglia 1
Commander SE taglie 2, 3 e 4
Mappatura motore per ottimizzare le prestazioni:
Parametro 6. Inserire la corrente nominale del motore dalla targa motore
Parametro 7. Inserire la velocità nominale del motore dalla targa motore
Parametro 8. Inserire la tensione nominale del motore dalla targa motore
Parametro 9. Inserire il fattore di potenza del motore dalla targa motore
Display e tastierino
M
L1 PE U
V
W
Tensione di ingresso
200-240Vac 1 fase
L2/N
M
L1 L2 U
V
W
Tensione di ingresso
200 - 240Vac 1 fase e 3 fasi : unità a 200Vac
(singola fase fino a 2,2kW, collegare l'alimentazione a L1 e L2)
380 - 480Vac 3 fasi : unità a 400Vac
L3
DBR
+
Resistenza
di frenatura
opzionale
LED segno
Tasti di incremento/
decremento usati per
selezionare ed editare
parametri, sono anche usati
per variare la velocità motore
in controllo da tastierino
Tasto di marcia,
per far partire il
convertitore da tastierino
Tasti Stop e Reset,
Ferma il motore in controllo
da tastierino e azzera il
convertitore in tutti i modi di
funzionamento.
Marcia avanti, marcia indietro,
Usato per invertire la rotazione
del motore in modo da tastierino
quando il parametro bit 26 = ON
Tasto Mode,
cambia il modo di operere
del display,
I parametri vengono salvati
ogni volta che viene premuto.
O
M
I
.
14
