COMMANDER SE messa in servizio rapida

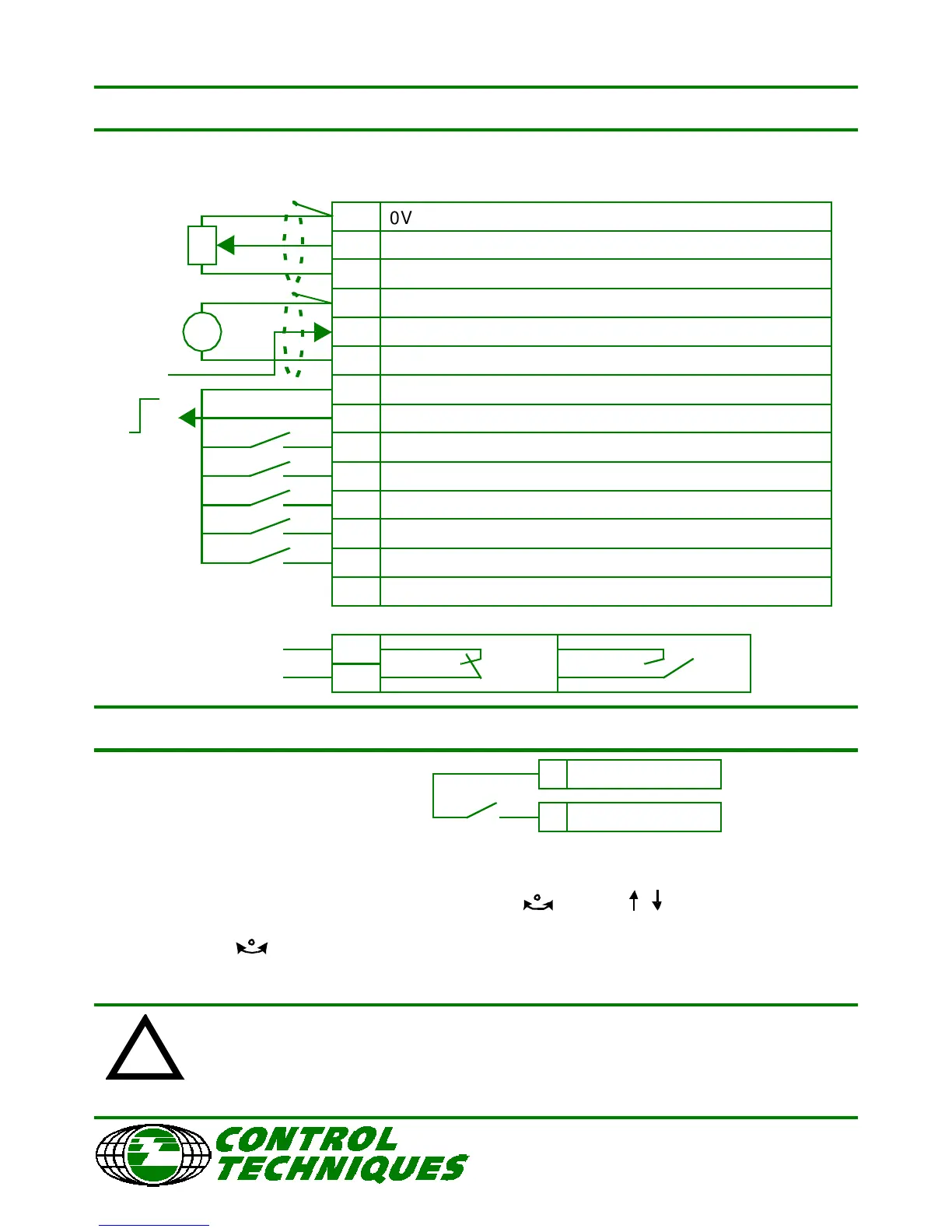

Morsettiere di controllo
Default - logica positiva (connettere i morsetti a +24Vdc per attivare)
Parametro 5 impostato a A1.A2.
Tastierino di controllo
Parametro 5 impostato a PAd. Se richiesta inversione, impostare il parametro 10 a L2 e
impostare il parametro 26 a On per abilitare marcia . Usare i tasti per aumentare/
diminuire la velocità. Premere il tasto
I.
Premere il tasto per marcia indietro e
O per lo stop.
NOTA! Quando il parametro 5 è impostato a Pad, i morsetti 12 e 13 non sono attivi.
Un uso improprio del convertitore può provocare ferimenti all'operatore e/o
danneggiamenti delle apparecchiature. Utilizzare questa guida solo se si ha
familiarità con le procedure di sicurezza legate all'utilizzo di convertitori
elettronici. Vedi il manuale per l'utente del Commander SE per ulteriori dettagli.
0V comune
Ingresso locale del riferimento di velocità (A1)
Ingresso esterno del riferimento di velocità in corrente (A2)
Uscita riferimento +10V
0V comune
Uscita analogica (velocità motore)
Uscita +24Vdc
Uscita +24Vdc
Uscita digitale (velocità zero)
Abilitazione / Reset
Marcia avanti
Marcia indietro
Riferimento di velocità locale (A1) / esterno (A2)
Selezione jog
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
10kΩ
(2kΩ min)
4-20mA
0-10V
OK
0V
+24V
V
-
+
ERRORE
7
9
+24Vdc
Abilitazione
Collegare i morsetti 7 e 9
!
