Selezione e cambio parametri
Nota! Per tornare dal modo di editazione parametri a modo di visualizzazione, premere il tasto M una
volta. Quando in modo di visualizzazione parametri, premere o il tasto o per selezionare un’altro
parametro da cambiare, quindi premere il tasto M per entrare nel modo di editazione parametri o
premere M per ritornare nel modo di stato.
DISPLAY MNEMONICO
Display sinistro Modo di stato
rd Convertitore pronto
ih Convertitore inibito
tr Convertitore in allarme
dc Iniezione di corrente DC di frenatura
Indicazione di velocità
Fr Fequenza di uscita in Hz
SP Velocità motore in rpm
Cd Velocità macchina in unità definite dall'utilizzatore
Indicazione di carico
Ld Carico convertitore in % dei dati motore
A Corrente di uscita convertitore per fase
Condizione di allarme Display destro
Sotto tensione DC bus UU
Sovra tensione DC bus OU
Corrente istantanea sopra il limite di allarme OI.AC
Sovracorrente nell'IGBT di frenatura OI.br
Allarme esterno Et
Allarme di sovra velocità O.SP
Errore di auto-tuning tunE
Ixt dell'IGBT di frenatura It.br
Sovraccarico motore in corrente x tempo It.AC
Sovratemperatura (termistore dissipatore) Oht2
Sovratemperatura (termistore motore) th
Sovraccarico del +24Vdc o delle uscite digitali O.Ld1
Perdita del loop di corrente, morsetto 5 (4-20mA, 20-4mA)
cL
Guasto EEPROM EEF
Fase scollegata PH*
Errore di misura resistenza statorica rS
Sovraccario alimentazione porta di comunicazione O.Ld2
Sovraccarico dell'ingresso del loop di corrente O.cL
Guasto del test interno del convertitore HF

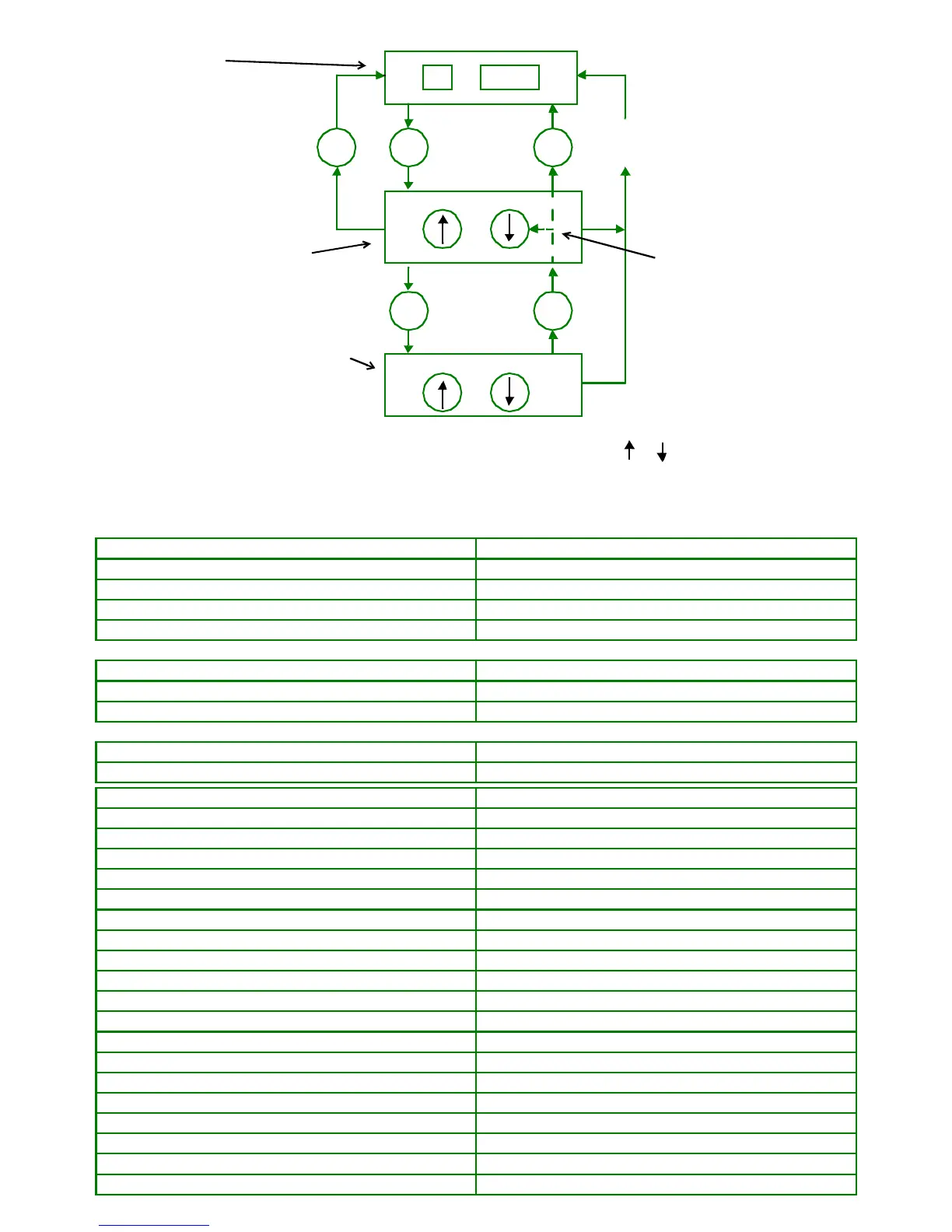

Modo di visualizzazione
parametri (display sinistro
lampeggiante), seleziona il
parametro da cambiare
press
press press
o
press
o
presspresshold
2 secs
4 mins
timeout
M
M
M
M
M
Modo di editare il parametro
(display destro lampeggiante),
cambia il valore del parametro
Modo di stato
(display non lampeggiante)
rd 0.0
Vedi Nota!
*Solo convertitori 3 fase
15
