LT
Montavimo žinynas „Danfoss Icon™“ 24 V pagrindinis valdiklis
Montavimas
Laidinės sistemos
Pastaba. Prieš jungdami laidus atjunkite įtampą!
Kaip jungti laidinius termostatus ir pavaras, žr. trum-
pojo žinyno B ir C skyriuose.

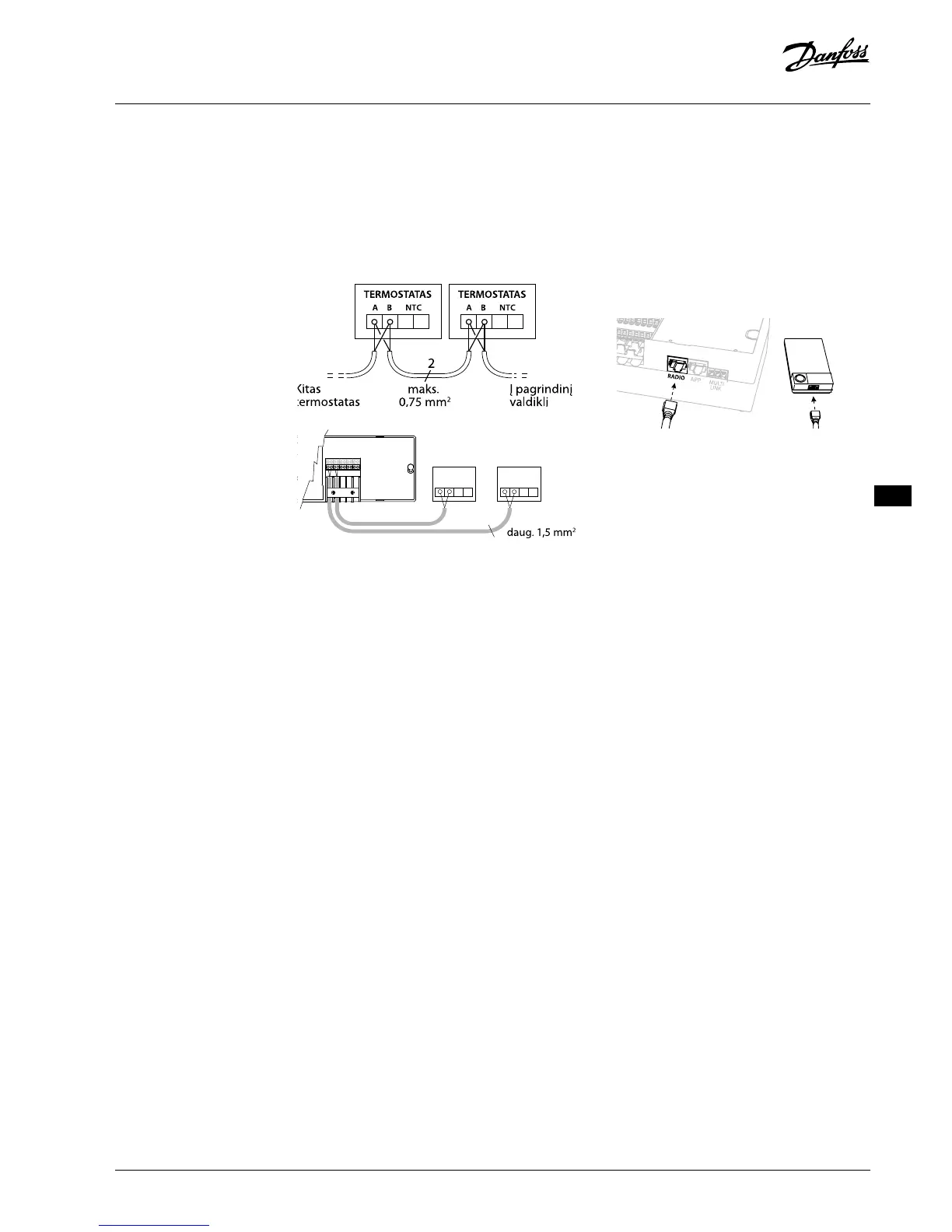

24 V termostatus galima jungti magistraliniu arba
žvaigždiniu būdu, žr. toliau.
Poliškumas sistemoje nesvarbus.
Magistralinis (nuoseklusis) jungimas
Žvaigždinis (lygiagretusis) jungimas
A B NTC
2
TERMOSTATAI
A B NTC
Belaidės sistemos
Pastaba. Prieš jungdami laidus atjunkite įtampą!
Prijunkite radijo modulį, kodas 088U1103.
Įrengiant belaidžius termostatus reikia radijo modu-
lio. Radijo modulis pateikiamas su 2m ilgio jungia-
muoju laidu. Prireikus galima naudoti ilgesnį laidą
(didžiausiasis ilgis 15m).
Sistemose, kuriose naudojama daugiau nei vienas
pagrindinis valdiklis, kiekvienam Danfoss Icon 24V
pagrindiniam valdikliui reikia prijungti po vieną radi-
jo modulį.
088U1103
Kaip specialią funkciją galima į belaidę sistemą jungti
laidinius termostatus.
Kaip montuoti belaidžius termostatus ir pavaras, žr.
belaidžių sistemų trumpojo žinyno B2, B3, B4 ir C1
skyriuose.
Papildomų elemen
montavimas
Programų modulio montavimas,
kodas 088U1101
Norint naudotis programų funkcijomis reikia pro-
gramų modulio. Kaip naudoti belaidžio ryšio tinkle
(„Wi-Fi“), žr. programų modulio montavimo žinyne.
Sistemose, kuriose naudojama daugiau nei vienas
Danfoss Icon pagrindinis valdiklis, reikia tik vieno
programų modulio, jį galima jungti prie bet kurio pa-
grindinio valdiklio.
Siurblio jungimas
PWR1 išvestis skirta naudoti sistemose su cirkuliaci-
niu siurbliu. 230V (daug. 100W) PWR1 išvestis suak-
tyvinama, kai bent viename termostate reikalaujama
šilumos. Jeigu nė viename termostate nereikalauja-
ma šilumos, taupant energiją PWR1 išvestis išjungia-
ma. Jeigu yra šilumos poreikis, išvestis suaktyvinama
tik praėjus 180sekundžių, kad vėluojant įsijungti šil-
dymo grandinių pavaroms siurblys nebūtų per anksti
įjungtas ir neveiktų negalėdamas sudaryti srauto.
Relės be įtampos jungimas
Relę be įtampos galima naudoti, pavyzdžiui, šilumos
poreikiui (gamybai) šildymo katile įjungti. Rekomen-
duojama visų šildymo katilų, turinčių reikiamus įva-
dus, šilumos poreikio signalui naudoti relę be įtam-
pos. Jeigu naudojami 0–10V moduliacijos šildymo
katilai, negalima naudoti Danfoss Icon 24 V pagrin-
dinio valdiklio siunčiamo šilumos poreikio signalo.
Nepamirškite, kad kai kuriuose kombinuotuose šil-
dymo katiluose pirmenybė gali būti teikiama karšto
vandens tiekimui, todėl šilumos gamyba sistemoje
gali būti uždelsta.
Papildomo modulio montavimas,
kodas 088U1100.
Pastaba. Prieš dėdami papildomą modulį atjunkite
įtampą.
Nustumkite dangtelį ir įdėkite papildomą modulį.
Vykdykite pateiktus nurodymus.
Pastaba. Jeigu papildomas modulis įrengiamas siste-
moje su keletu pagrindinių valdiklių, jis turi būti įreng-
tas sistemos pagrindiniame valdiklyje.
Grindų jutiklio montavimas (jeigu naudojamas
24V termostatas), kodas 088U1110.
Montuodami grindų jutiklį vykdykite su termostatu
pateiktus nurodymus.
Kambariai su įrengtu grindų šildymu ir radiato-
riais, valdomi vieno termostato
Ir radiatorius, ir grindų šildymo sistemą galima valdy-
ti naudojant vieną Danfoss Icon kambario termos-
tatą, jeigu tenkinamos toliau nurodytos sąlygos.
Termostate yra grindų jutiklis, nustatytas veikti
sudvejintu režimu (termostato montavimo meniu
nustatytas režimas DU).
Radiatoriaus srautą valdo pavaros.
Nepamirškite nustatyti teisingą šilumos šaltinio
tipąatitinkamoms išvestims minėtame kambaryje.
Šiame taikyme grindų jutiklis naudojamas tik že-
miausiai grindų temperatūrai užtikrinti (prireikus
galima nustatyti aukščiausią grindų temperatūrą).
Įntegruotas jutiklis naudojamas kambario tempera-
tūrai valdyti per priskirtojo radiatoriaus išvestį (grei-
čiausias iš dviejų išvesčių tipų).
Pastaba. Palaikomi tik Danfoss Icon kambario ter-
mostatai su grindų jutikliu.
VIMCG30F | 088N3678 | 117
© Danfoss | FEC | 2019.02
