Danfoss Icon Installation Guide

Uppsetningarleiðbeiningar Danfoss Icon™ 24 V móðurstöð
Endursetja eða skip-
ta um Danfoss Icon™
24V móðurstöð

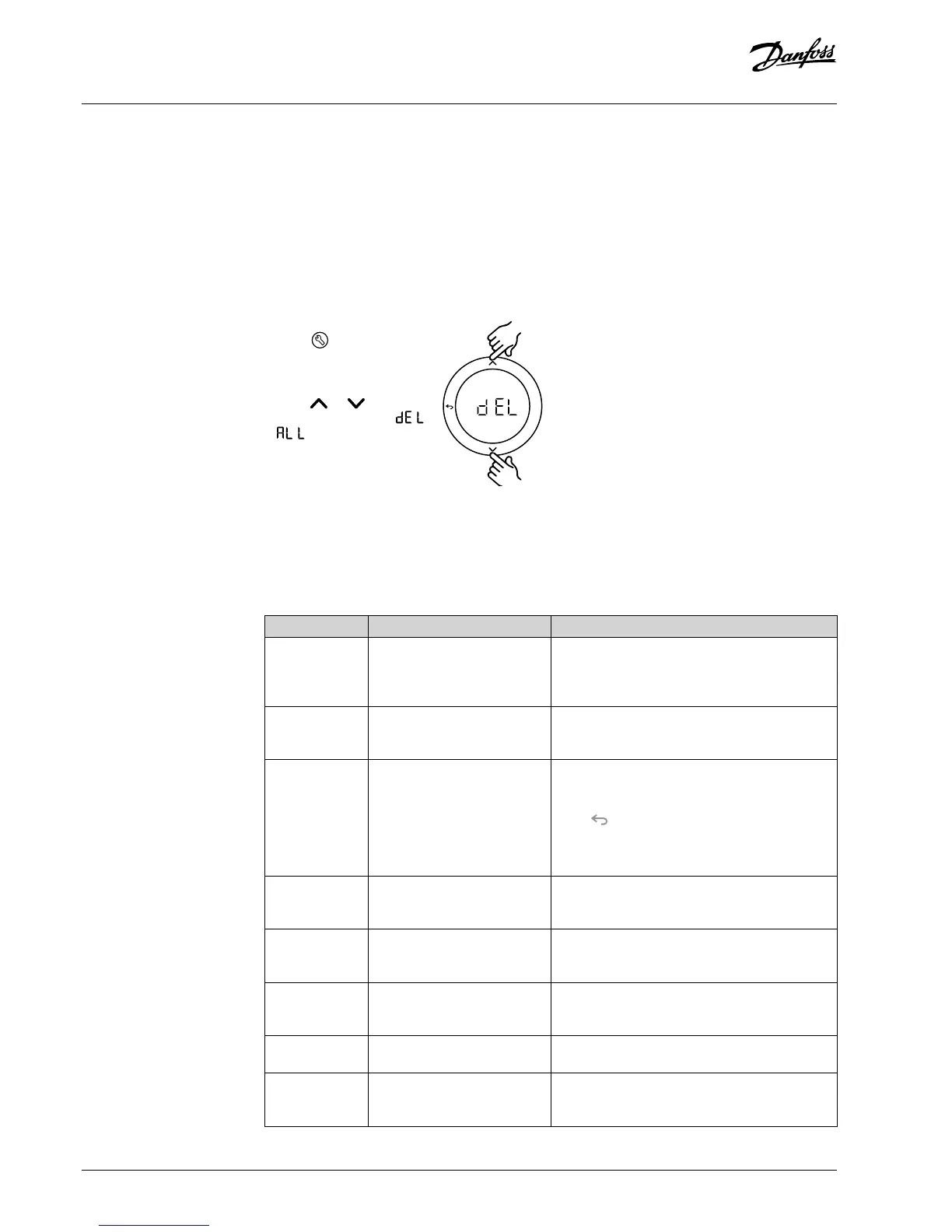

Verksmiðjuendurstilling Danfoss Icon™ 24V
móðurstöð
1. Ýttu á til að velja stil-
linguna „UNINSTALL“.
2. Á Danfoss Icon™ 24V
móðurstöðinni skal ýta á og
halda og í 3 sekún-
dur uns skjárinn sýnir
.
3. Ýttu á OK. Allar stillingar á
móðurstöð eru endurstilltar
á verksmiðjustillingar.
Aths! Sérhvern hitastilli verður að endurstilla á sínum
stað, sjá kaann „Að arlægja hitastilli“.
Skipt um Danfoss Icon™ 24V móðurstöð
1. Fjarlægðu alla hitastilla og aðrar einingar úr ker-
nu með eftirfarandi aðferð til að endurstilla á
verksmiðjustillingu.
2. Taktu vel eftir hvernig allir vírar eru tengdir við
Danfoss Icon™ 24V móðurstöðina.
3. Fjarlægðu vírana að Danfoss Icon™ 24V móður-
stöðinni.
4. Settu upp nýju Danfoss Icon™ 24V móðurstöði-
na og endurtengdu alla víra eins og áður var á
gömlu móðurstöðinni.
5. Settu kerð upp aftur eins og lýst er í kaanum
“Uppsetning kersins”.
OK
Bilanleit
Ef villa nnst birtist viðvörunarkóði annaðhvort á Danfoss Icon™ 24V móðurstöð eða hitastilli.
Viðvörunarkóði Vandamál Lausn
Er03 Sett hefur verið upp kælistýring
sem þarfnast úthlutunar her-
bergishitastillis til viðmiðunar.
Fara þarf í hitastilli viðkomandi viðmiðunarherber-
gis og setja inn innsetningarvalmynd hitastillis.
Stilltu hitastilli á „ON“ í ME.6 „hitastillir viðmiðunar-
herbergis“
Er05 Samband rofnaði við arskip-
taeiningu.
Athugaðu hvort rafsnúran er almennilega tengd
við arskiptaeininguna og Danfoss Icon™ 24V
móðurstöð.
Er06 Samband rofnaði við herbergis-
hitastilli.
Finndu herbergishitastillinn með því að skoða blik-
kandi útganga Danfoss Icon™ 24V móðurstöðva-
rinnar eða skoða hitastillana. Vektu hitastillinn og
ýttu á á hitastillinum. Bilaður hitastillir tilkynnir
“NET ERR”. Skiptu um rafhlöður í herbergishitastil-
linum og framkvæmdu netprófun (virkjaðu NET
TESTí valmynd á herbergishitastilli).
Er07 Samband rofnaði við viðbóta-
reiningu.
Í þráðlausu ker skal kanna tengingu við Danfoss
Icon™ 24V móðurstöð. Í beintengdu ker skal kan-
na tengingar víra við stöðvarnar.
Er08 Samband rofnaði milli
viðbótar- og móðurstöðvar.
Í þráðlausu ker skal kanna tengingu við Danfoss
Icon™ 24V móðurstöð. Í beintengdu ker skal kan-
na tengingar víra við stöðvarnar.
Er10 Samband rofnaði við endur-
varpa.
Kannaðu hvort endurvarpinn er í sambandi viðraf-
magn / ha ekki verið arlægður ogKVEIKT sé á
innstungunni.
Er11 Samband rofnaði við viðbóta-
reiningu.
Gakktu úr skugga um að viðbótareiningin sé ko-
minn alveg á sinn stað.
Er12 Vaxmótor bilaður.
Útgangur bilaða vaxmótorsins
blikkar.
Skiptu um vaxmótor.
Spennulausi raiðinn er virkjaður á
móðurstöðvunum þegar önnur hvor móðurstöðin
kallar á hita.
SLA TYPA: Dæla er virkjuð á Danfoss Icon™ 24V
móðurstöð þegar annaðhvort móðurstöð eða
viðbótarstöð kallar eftir hita.
SLA TYPB: Dæluraiðinn er aðeins virkjaður á
Danfoss Icon™ 24V stöðinni sem hitastillirinn með
hitakallið er tengdur.
Skilgreining á
aukastöð
90 | © Danfoss | FEC | 2019.02
VIMCG30F | 088N3678
