Guida all’installazione Regolatore principale Danfoss Icon™ da 24 V
Ripristinare o sosti-
tuire un Regolatore
principale Danfoss
Icon™ da 24 V

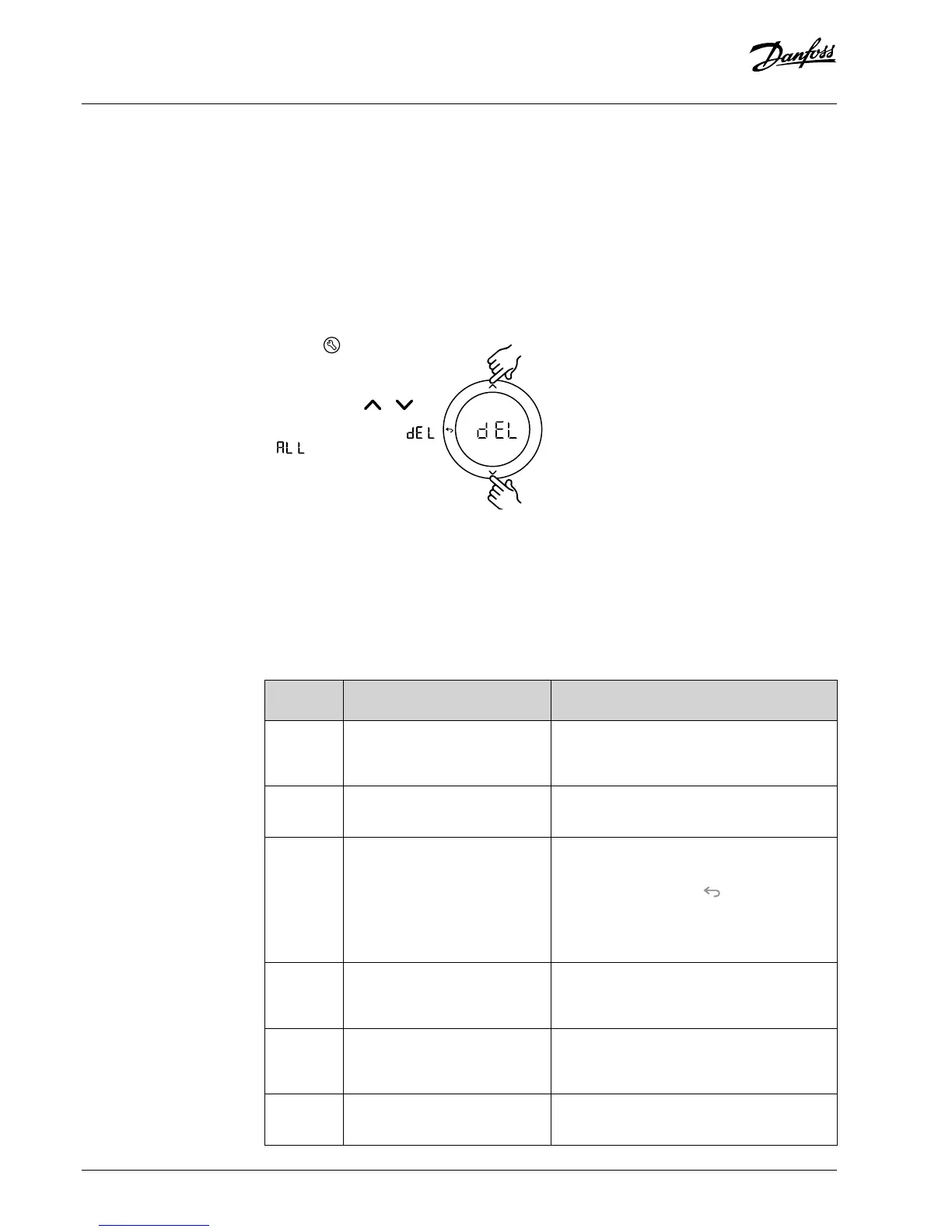

Ripristino delle impostazioni di fabbrica
del Regolatore principale Danfoss Icon™ da 24 V
1. Premere per selezionare la
modalità UNINSTALL.
2. Sul Regolatore principale
Danfoss Icon™ da 24 V,
tenere premuto e per
3 secondi, nché sul display
non venga visualizzato
.
3. Premere OK. Verranno così
ripristinate le impostazioni
di fabbrica del regolatore
principale.
Nota: i termostati ambiente individuali devono essere
ripristinati localmente, vedere il capitolo “Rimuovere un
termostato”.
Sostituire un Regolatore principale Danfoss Icon™
da 24 V difettoso
1. Rimuovere tutti i termostati e le altre unità dal
sistema seguendo la procedura di ripristino delle
impostazioni di fabbrica.
2. Annotare il modo in cui tutti i cavi sono collegati al
Regolatore principale Danfoss Icon™ da 24 V.
3. Rimuovere il cablaggio dal Regolatore principale
Danfoss Icon™ da 24 V.
4. Montare il nuovo Regolatore principale Danfoss
Icon™ da 24 V e ricollegare tutti i cavi nella stessa
posizione del regolatore sostituito.
5. Congurare nuovamente il sistema come descritto
al capitolo “Congurazione del sistema”.
OK
Risoluzione
dei problemi
Se viene rilevato un errore, verrà visualizzato un codice di allarme sul Regolatore principale Danfoss Icon™ da
24 V o sul termostato.
Codice
allarme
Problema Soluzione
Er03 Si è congurata un’applicazione di
rarescamento che richiede la desi-
gnazione di un termostato ambiente
di riferimento.
Accedere al menu di installazione del termostato
nell’ambiente di riferimento desiderato. Impostare
il termostato su ON in ME.6 “termostato ambiente di
riferimento”.
Er05 Perdita di comunicazione con il mo-
dulo radio.
Vericare che il cavo sia collegato correttamente al
modulo radio e al Regolatore principale Danfoss
Icon™ da 24 V.
Er06 Perdita di comunicazione con il ter-
mostato ambiente.
Individuare il termostato ambiente tramite le usci-
te lampeggianti sul Regolatore principale Danfoss
Icon™ da 24 V, o ispezionare i termostati. Attivare il
termostato, quindi premere sul termostato. Il ter-
mostato non funzionante mostrerà il messaggio “NET
ERR”. Sostituire le batterie del termostato ambien-
te ed eseguire un test di rete (attivare NET TEST dal
menu sul termostato ambiente).
Er07 Perdita di comunicazione con il rego-
latore slave.
Nei sistemi wireless, vericare la connessione del mo-
dulo radio al Regolatore principale Danfoss Icon™ da
24 V. Nei sistemi cablati, vericare la connessione dei
cavi dei regolatori.
Er08 Perdita di comunicazione dal regola-
tore slave al regolatore principale.
Nei sistemi wireless, vericare la connessione del mo-
dulo radio al Regolatore principale Danfoss Icon™ da
24 V. Nei sistemi cablati, vericare la connessione dei
cavi dei regolatori.
Er10 Perdita di comunicazione con il ripe-
titore.
Vericare che il ripetitore sia collegato all’interno
dell’uscita/non sia stato rimosso e l’uscita sia impo-
stata su ON.
Il relè con contatto pulito è attivato su tutti i regolatori
principali quando si registra un fabbisogno di calore
su qualsiasi regolatore principale.
SLA TYPA: la pompa è attivata sul Regolatore principa-
le Danfoss Icon™ 24 V quando si registra una richiesta
di riscaldamento su una qualsiasi unità master o slave.
SLA TYPB: il relè della pompa è attivato solo sul Rego-
latore Danfoss Icon™ da 24 V al quale è assegnato il
termostato che ha richiesto calore.
Denizione tipologia
slave
40 | © Danfoss | FEC | 2019.02
VIMCG30F | 088N3678
